Revit architecture (338) – Estilos de visualización para análisis

Revit Architecture interpreta resultados por medio de una API. Los resultados de estos análisis solamente se pueden realizar en el Proyecto, no así en el Editor de familias, concretamente en las Vistas, excepto en las que utilizan el Estilo visual de estructura alámbrica. En las Vista pueden haber diferentes estilos de visualización, y se pueden aplicar los diferentes estilos al mismo análisis de resultados.

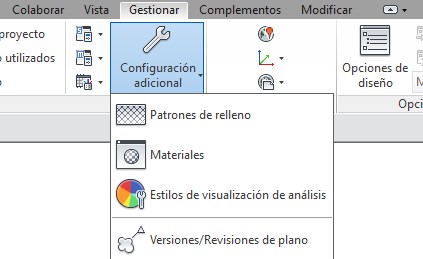

En Gestionar – Configuración – Configuración adicional – Estilos de visualización de análisis, de forma que aparece un Cuadro de diálogo Estilos de visualización de análisis, de forma que para crear un nuevo estilo hay que seleccionar la opción que aparece en la parte inferior izquierda del Cuadro de diálogo: Nuevo.

1347

Aparece otro cuadro de diálogo Nuevo estilo de visualización de análisis, donde se puede elegir diferentes opciones: Superficie coloreada, Marcadores con texto, Diagrama con texto, Vectores con texto o Forma deformada.

1348

El paso siguiente es completar las pestañas de Configuración, Color y Leyenda.

La ficha Configuración configura los elementos visibles de un estilo. La ficha Color determina la relación entre los colores de un estilo y los datos de un estilo. La ficha Leyenda establece lo que aparecerá en la leyenda.

En los siguientes artículos detallaremos cada una de las Fichas.

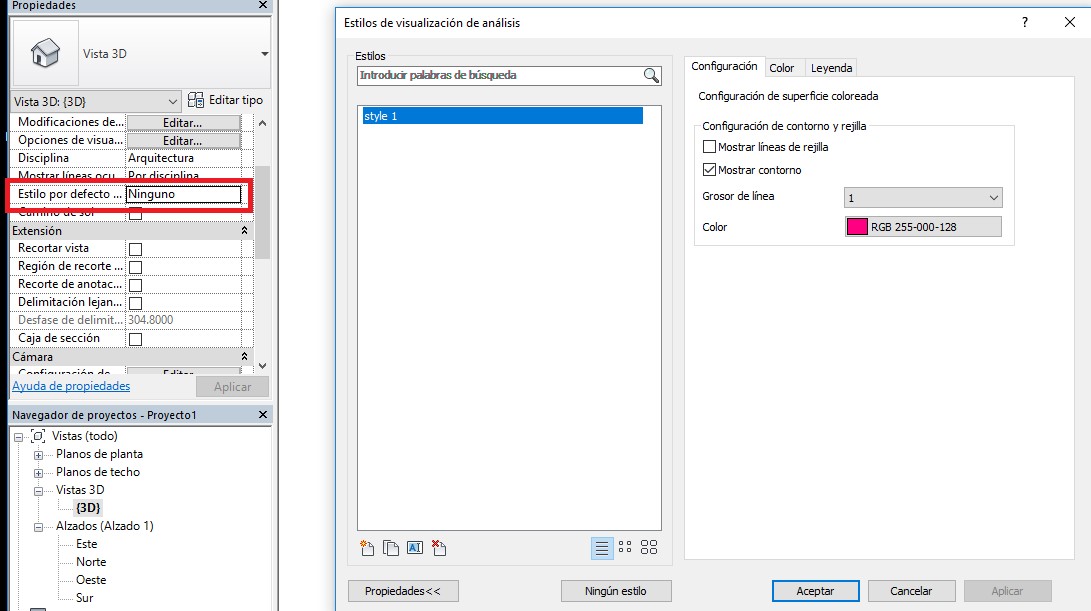

Para poder seleccionar el Estilo que se ha creado, hay que ir a la opción de la Vista, Estilo por defecto, donde aparece el Cuadro de diálogo Estilos de visualización de análisis, de forma que se muestra el listado de estilos de visualización creados y se puede elegir el que se necesite para el análisis de resultados.

1349



Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
