Revit architecture (349) – Dibujo de bocetos (IX) – Boceto de Elipse. Elipse parcial

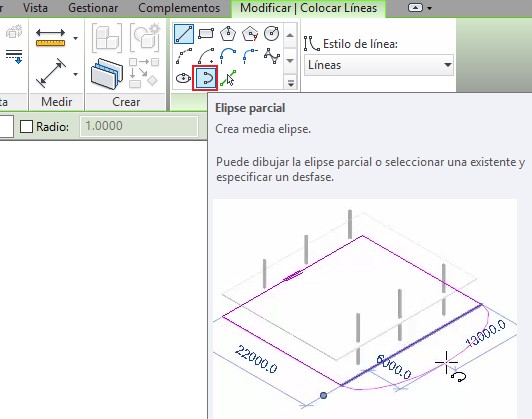

Realizar un Boceto con la opción de Elipse parcial, con la herramienta por ejemplo Línea de modeloInicio – Modelo – Línea de modelo, de forma que aparece la ficha Colocar líneas – Dibujar – Opción Elipse parcial o bien Seleccionar líneas.

1394

1395

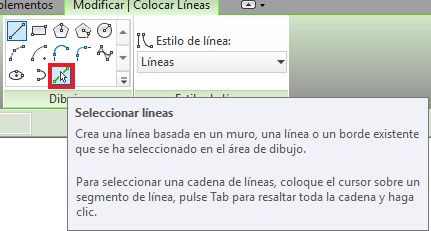

opción Seleccionar líneas

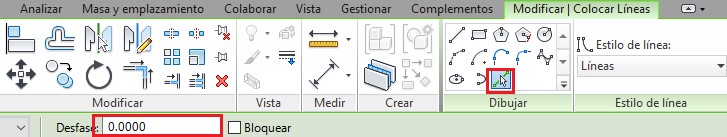

Con la opción Seleccionar líneas, se puede seleccionar el borde o el lado de otra elipse.En este caso cuando se utiliza esta opción se puede establecer un valor para Desfase. Además, la opción Desfase solamente se puede utilizar si previamente se ha seleccionado esta opción de Seleccionar líneas.

1396

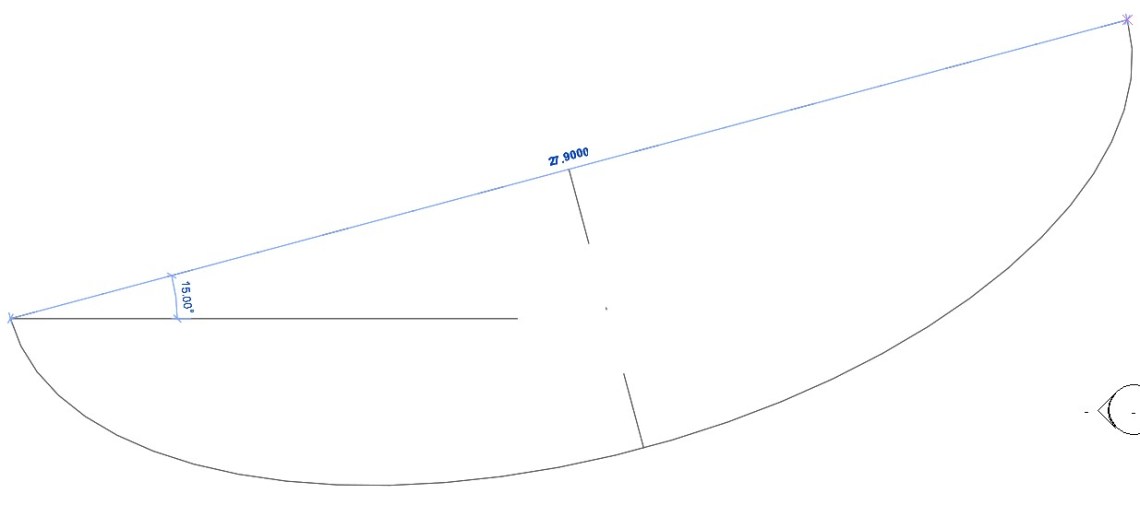

El paso siguiente es realizar clic en el área de dibujo. Es el momento en que se activa el forzado del cursor para la opción Elipse parcial y programa muestra una vista previa de ésta. Se ha de determinar la dirección y extensión del eje principal de la elipse. Por medio de la opción clic se determina el valor del radio que se necesita o bien se puede escribir el mismo por medio de cotas receptivas y pulsar Intro.

1397

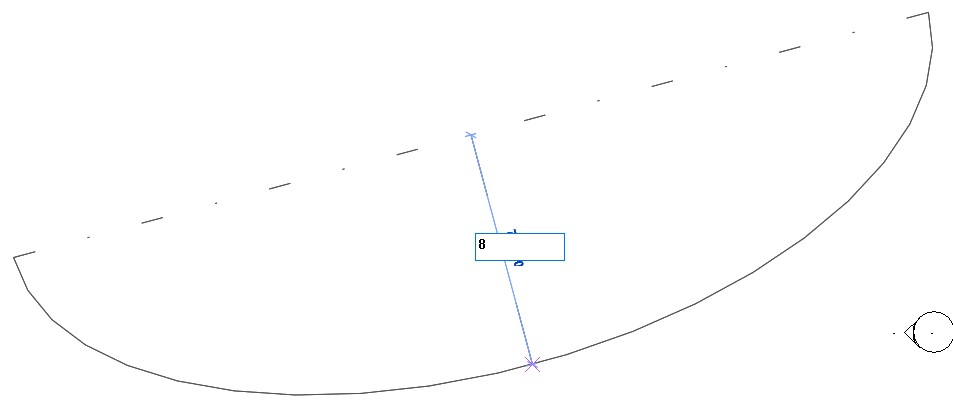

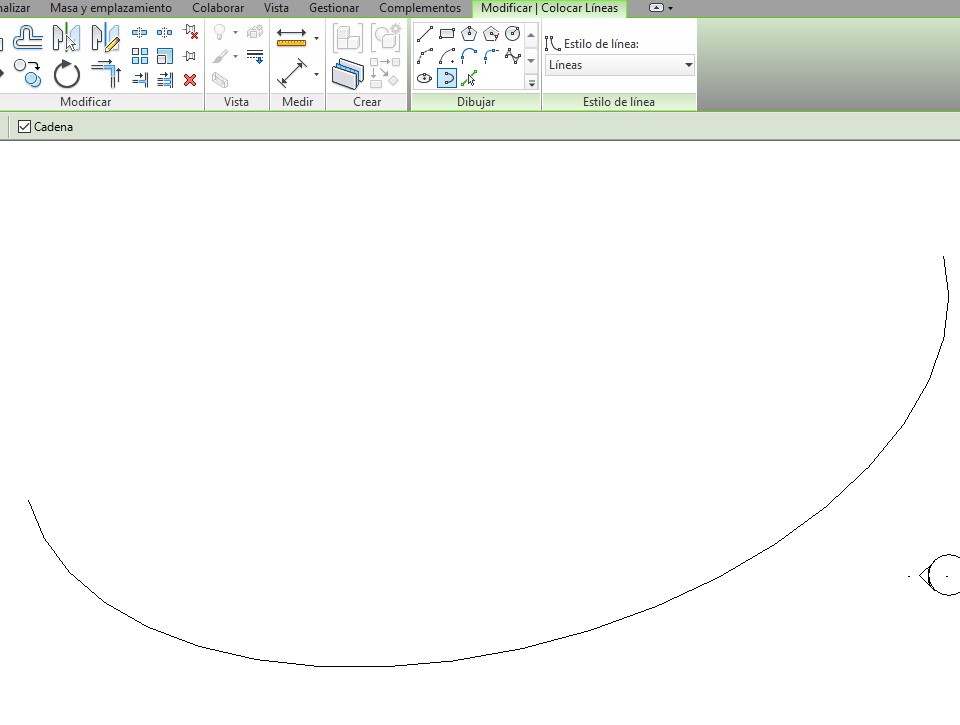

Hay que mover el cursor del ratón para determinar la forma de la elipse parcial que se necesita y hay que hacer clic para determinar el valor y pulsar Intro.

1398



1399
