Revit architecture (361) – Línea de referencia

Una Línea de referencia puede utilizarse en cualquier Vista de Revit. Consiste en realizar el Boceto de una sola línea.

Cuando el Estilo visual de la Vista de proyecto es Estructura alámbrica o Línea oculta, esta línea de referencia es continua y las extensiones de los planos que aparecen cuando se selecciona la Línea de referencia aparecen como líneas discontinuas.

1496

Para realizar una Línea de referencia hay que ir a Inicio – Referencia – Línea de referencia.

1497

1498

¿Para qué sirve una Línea de referencia? Por ejemplo, para crear restricciones en la cara de una familia.

Lo explicaremos con un ejemplo, que consiste en el polígono de líneas de referencia creado antes al que le vamos a alinear en una de sus caras, la cara de un sólido prismático. Primero, seleccionamos la cara y el candado que aparece lo cerramos. De esta forma se bloquea la cara.

1499



1500

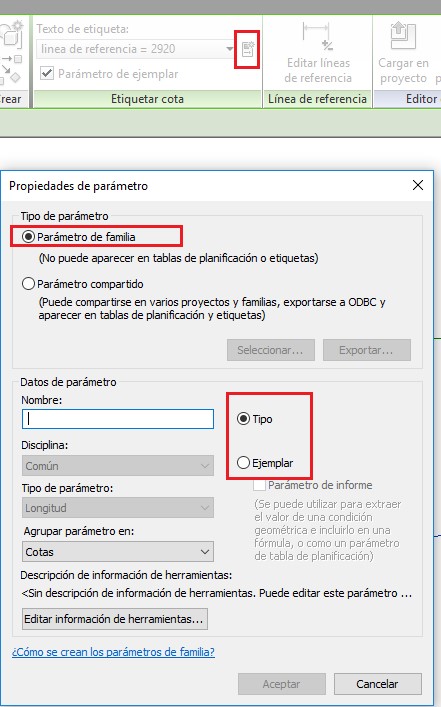

El siguiente paso es colocar una cota que esté relacionada con la Línea de referencia del plano comentado, y hay que colocar una etiqueta de Ejemplar o Tipo. De esta forma se puede ir controlando la Geometría de los modelos creados.



1501



1502

1503
