Revit architecture (360) – Creación de Geometría 2D

Para realizar la Geometría de una Familia 2D se utilizan Líneas de modelo y Líneas simbólicas.

La Línea de modelo se encuentra en Inicio – Modelo – Línea de modelo y con ella se puede realizar Bocetos Bidimensionales cuando no es preciso tener una geometría sólida.

1491

1492

Con la opción Configuración de visibilidad se puede controlar la visibilidad de estas líneas por medio de las opciones del Cuadro de diálogo Configuración de visibilidad del elemento de familia.

1493

1494

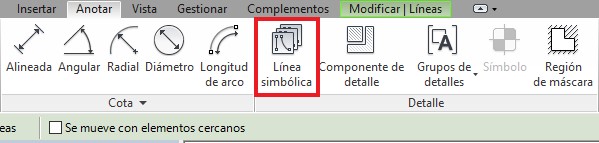

La Línea simbólica se encuentra en Anotar- Detalle, y con ella se crean Líneas simbólicas.

1495

Las Líneas simbólicas no forman parte de la Familia en la cual se realiza la línea simbólica. Y son líneas visibles paralelas a la vista en la que se realizó el Boceto. Como en el caso anterior su Visibilidad se puede controlar por medio de la opción Configuración de visibilidad que se encuentra en la Ficha superior del entorno de trabajo de la línea. Estas líneas no se ven en una Vista 3D. En este Cuadro de diálogo se puede indicar el nivel de Detalle de la línea, de forma que los niveles indicados es en los que se ve la línea. Por ejemplo, si el proyecto tiene un nivel de detalle alto, y la línea tiene indicado en este cuadro de diálogo un nivel de detalle alto, ésta se verá en el mismo.
