Revit architecture (375) – Carga de Grupos

El programa permite cargar Grupos que son archivos de proyectos con extensión RVT en un proyecto, así como también se pueden cargar archivos de familias con extensión RFA en el Editor de familias.

Los archivos de Grupos que tienen extensión RVG se pueden también cargar en el proyecto o en una familia.

Para poder realizar esta acción de cargar el Grupo en un proyecto como proyecto o familia hay que realizar la siguientes acciones:

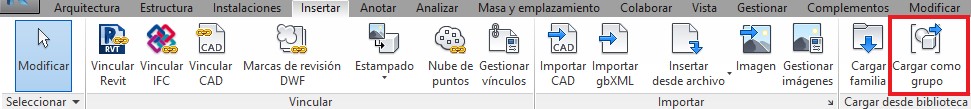

–              Hay que ir a Insertar – Cargar desde la biblioteca – Cargar como grupo.

1594

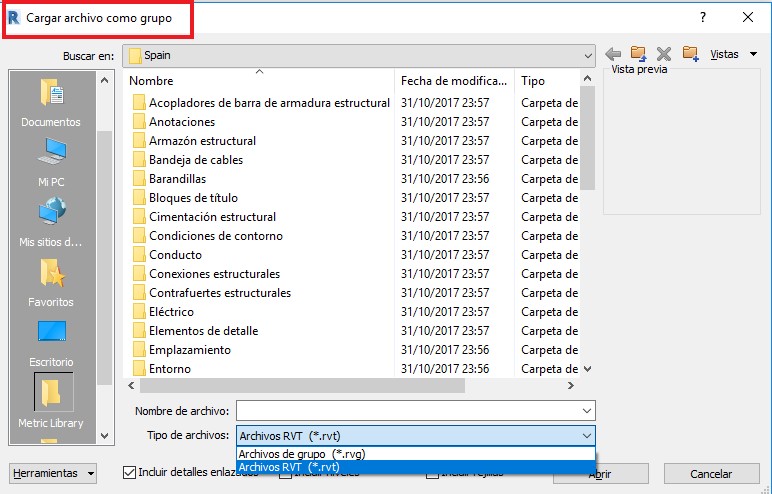

–              En el Cuadro de dialogo Cargar archivo como Grupo, hay que realizar la búsqueda del archivo de proyectos RVT, de la familia RFA o del Grupo RVG de Revit que se necesite cargar.

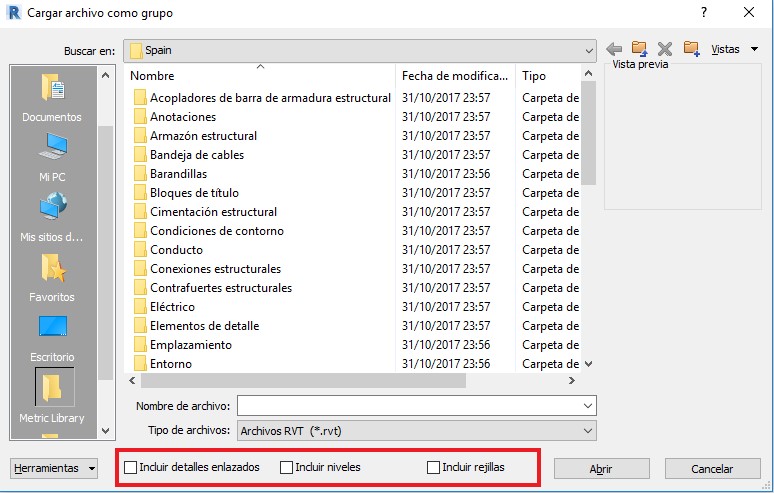

–              Cuando se carga un archivo RVT o RVG, se puede determinar si se incluye las rejillas, los niveles o detalles enlazados. Si se seleccionan Detalles enlazados, los elementos de detalle del archivo se cargan como Grupos de detalles enlazados.


–              Hay que realizar clic en Abrir.

El archivo seleccionado se carga como Grupo en el proyecto y el Grupo aparece en el Navegador de proyectos, en el apartado Grupo. Es cuando el Grupo esta disponible en el Proyecto para poder colocar el mismo.

Si se quiere volver a cargar el Grupo, en el Navegador de proyectos hay que extender el apartado de Grupos. Con el botón derecho del ratón hay que realizar clic en el Grupo que se quiere cargar otra vez y hay que seleccionar la opción Volver a cargar.


Vuelve a aparecer el Cuadro de diálogo de Cargar grupo.
