Revit architecture (409) – Herramienta Pegar desde el portapapeles

Con la opción Pegar elementos desde el portapapeles se puede pegar en un proyecto elementos del modelo que se han copiado en el Portapapeles.

Para ello, una vez se han copiado los elementos se ha de situar el cursor del ratón en la vista de proyecto en la que se quiere pegar estos elementos. Se activa la opción Pegar, que se encuentra en Modificar – Portapapeles – Pegar – Pegar desde el portapapeles.






Cuando se realiza el pegado, el programa muestra una vista previa de los elementos a pegar, así como cotas temporales y líneas de referencia que ayudan a situar los elementos a pegar en el área de dibujo de la vista.






Las teclas de acceso rápido para utilizar esta herramienta son CRTL+V.

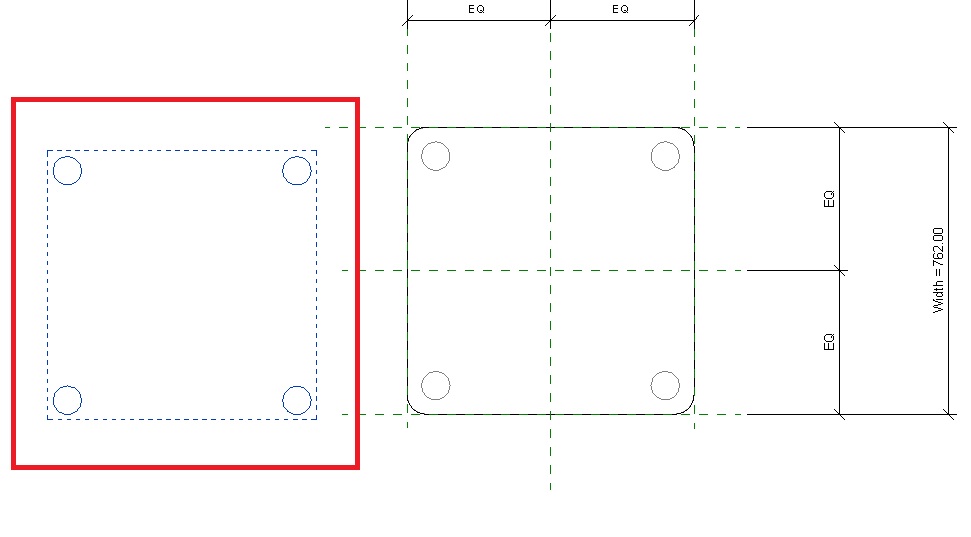

En el siguiente ejemplo se ha realizado el copiado de las cuatro patas del elemento en el portapapeles, y posteriormente, se han pegado desde el portapapeles las mismas, contiguas a las existentes.






Después de realizar la operación de pegado desde el portapapeles, los elementos aparecen seleccionados en el área de dibujo, de forma que se pueden utilizar las herramientas Mover, Rotar y Reflejar, para modificar la posición y orientación de los mismos.






También aparecen otras opciones disponibles después de realizar el pegado del elemento, y dependen del tipo de elemento del modelo. Por ejemplo, en el caso de pegar ventanas desde el portapapeles, aparecen las opciones Seleccionar anfitrión y Editar familia.






En otros elementos se puede utilizar la opción Activar cotas o Editar elementos pegados.

La acción se finaliza realizando clic en el área de dibujo, sin seleccionar los elementos pegados, de forma que estos dejaran de estar seleccionados. Algunos tipos de elementos del modelo permiten la opción Modificar – Elementos – grupo herramientas – Finalizar.

Se puede salir de la opción Pegado desde el portapapeles sin guardar estos elementos que se han pegado por medio de la opción Finalizar que se activa cuando se está en el entorno de trabajo de esta herramienta.
