REVIT ARCHITECTURE (456) – Estilo de punta de flecha de directriz

Para definir la punta de flecha de anotación (familias de notas de texto y acotación)hay que acceder al cuadro de dialogo Propiedades de tipo.

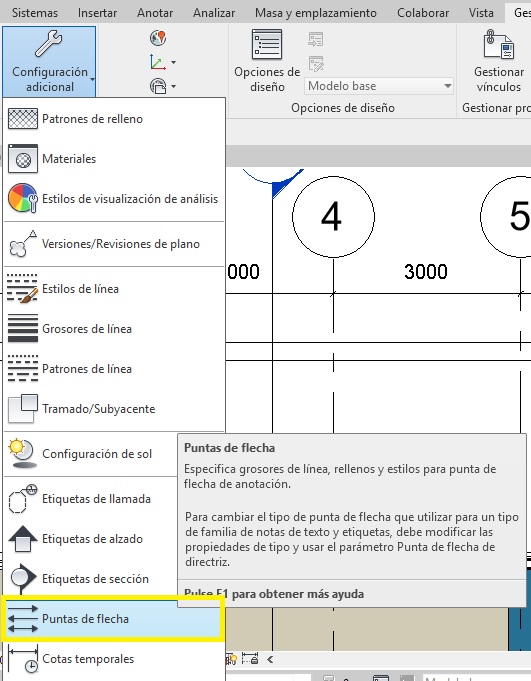

A este cuadro de diálogo se accede por medio de Gestionar – Configuración adicional – Puntas de flecha.

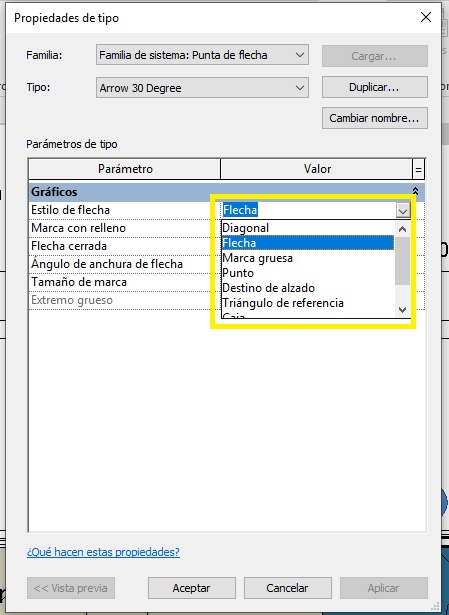

Aparece el siguiente cuadro de diálogo donde en la lista Tipo hay que seleccionar el tipo de flecha que se necesita.





Existe la opción Duplicar con la que se puede copiar una flecha existente y se puede modificar el nombre de la flecha y realizar un nuevo tipo de flecha.

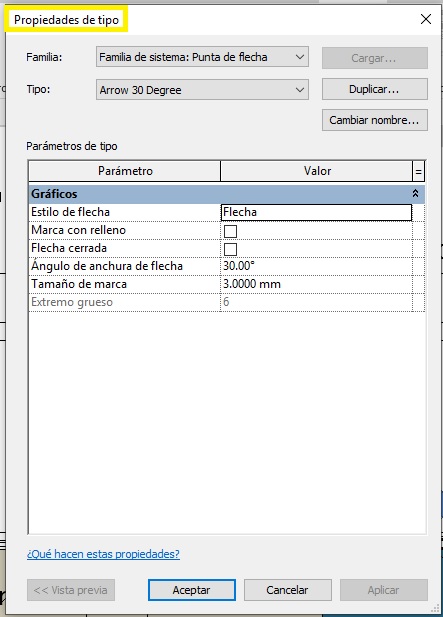

Además en este cuadro de diálogo se puede determinar cómo se verán las puntas de la flecha. Con los parámetros Marca con relleno, Flecha cerrada, Ángulo de anchura de flecha, Tamaño de la marca y Extremo grueso.



Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
