REVIT ARCHITECTURE (464) – Propiedades de etiqueta de alzado

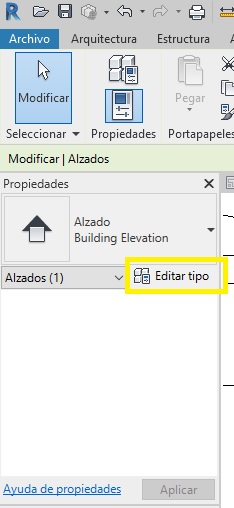

Se puede determinar los parámetros de tipo de la etiqueta de alzado. Para acceder a sus propiedades hay que seleccionar la etiqueta de alzado (o bien crear una nueva etiqueta de alzado que no sea las que tiene el programa por defecto, y seleccionar la misma), de forma que aparece el siguiente cuadro de diálogo.

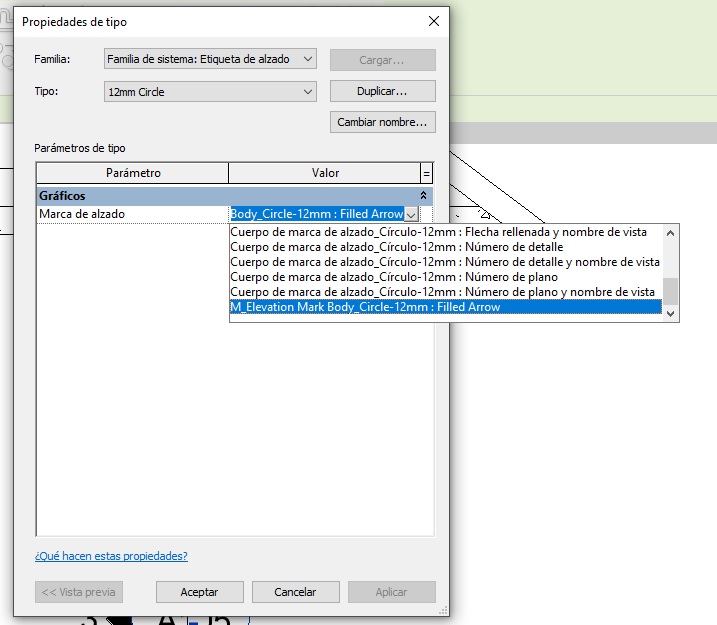

Aparece una primera opción que es Marca de alzado,  y seleccionando esta opción aparecen las familia de símbolos de marca de alzado, que están cargadas en el proyecto. Se puede seleccionar una diferente a la actual modificando la marca de alzado como anotación en la vista.

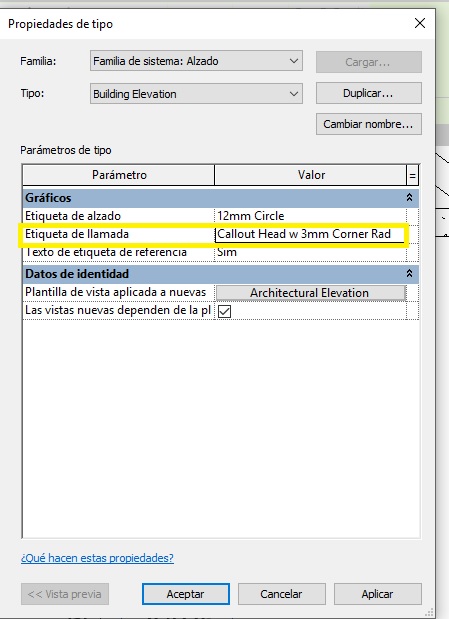

Etiqueta de llamada. Accediendo a este campo, se puede modificar la familia de Etiqueta de llamada. Recordemos que una etiqueta de llamada es una anotación que marca el emplazamiento de una llamada en una vista principal. Con el Editor de familias se puede diseñar una nueva familia de extremos de llamada (forma e información que tendrá).

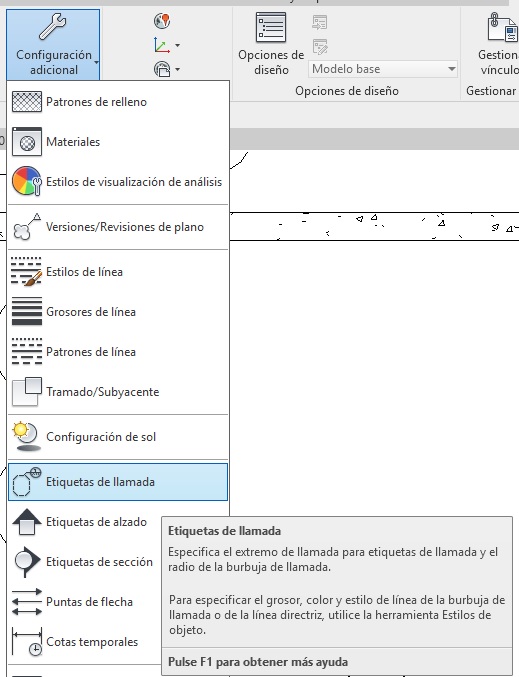

Este diseño del extremo inicial de la llamada y final se puede realizar accediendo al cuadro de diálogo que se encuentra en Gestionar – Configuración adicional – Etiqueta de llamada.

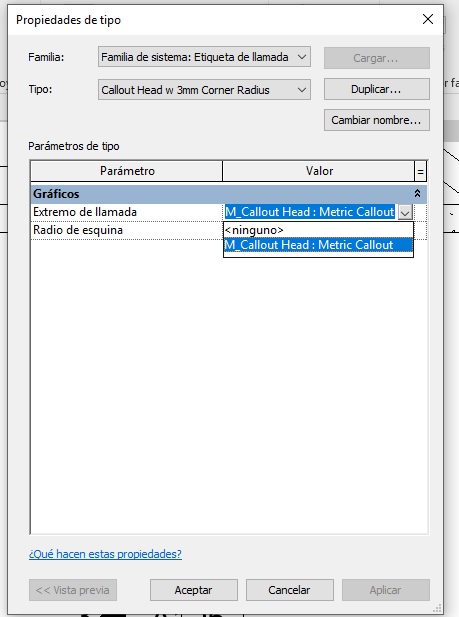

El campo radio hace referencia a la definición del radio de las esquinas de la burbuja de llamada.




También existe la opción de poder aplicar una Plantilla de vista de alzado a la etiqueta de alzado.
