REVIT ARCHITECTURE (505) – construir un canalón

Revit permite construir Canalones en las cubiertas, cielos rasos, líneas de modelo e impostas.

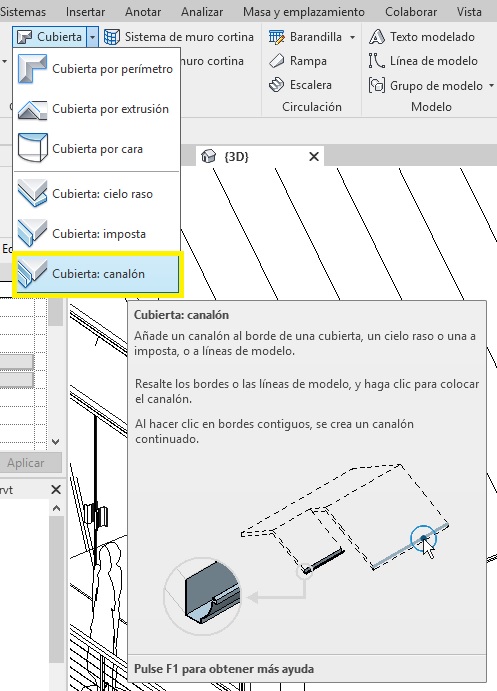

La herramienta para crear un Canalón, se ha de ir a Arquitectura – Construir – Cubierta – Cubierta: canalón.

01

Se ha de resaltar el perímetro del elemento del modelo donde se quiere instalar el canalón.

02

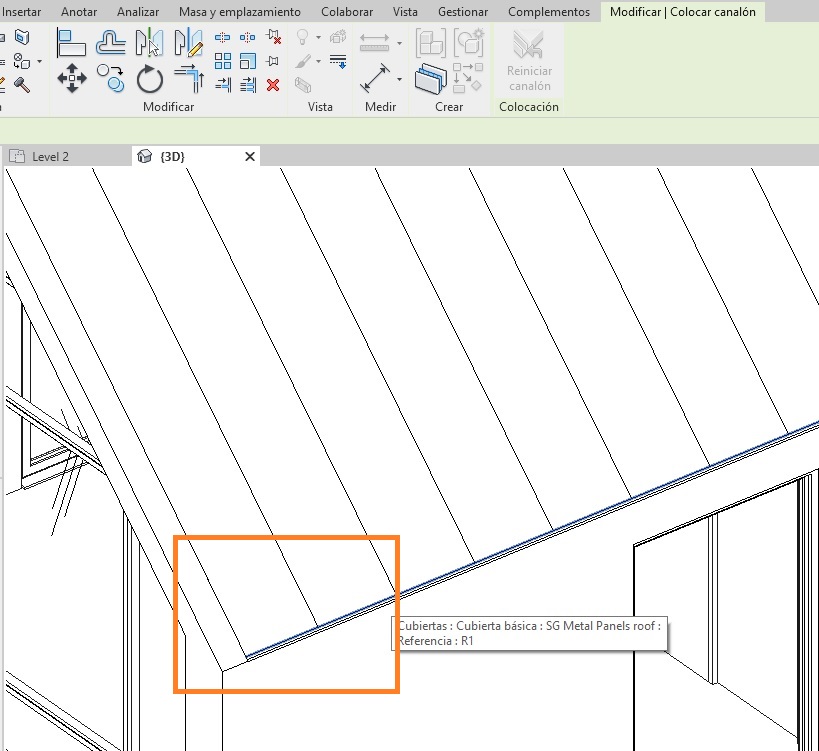

Seleccionar la arista de la cubierta donde se quiere instalar el canalón





03

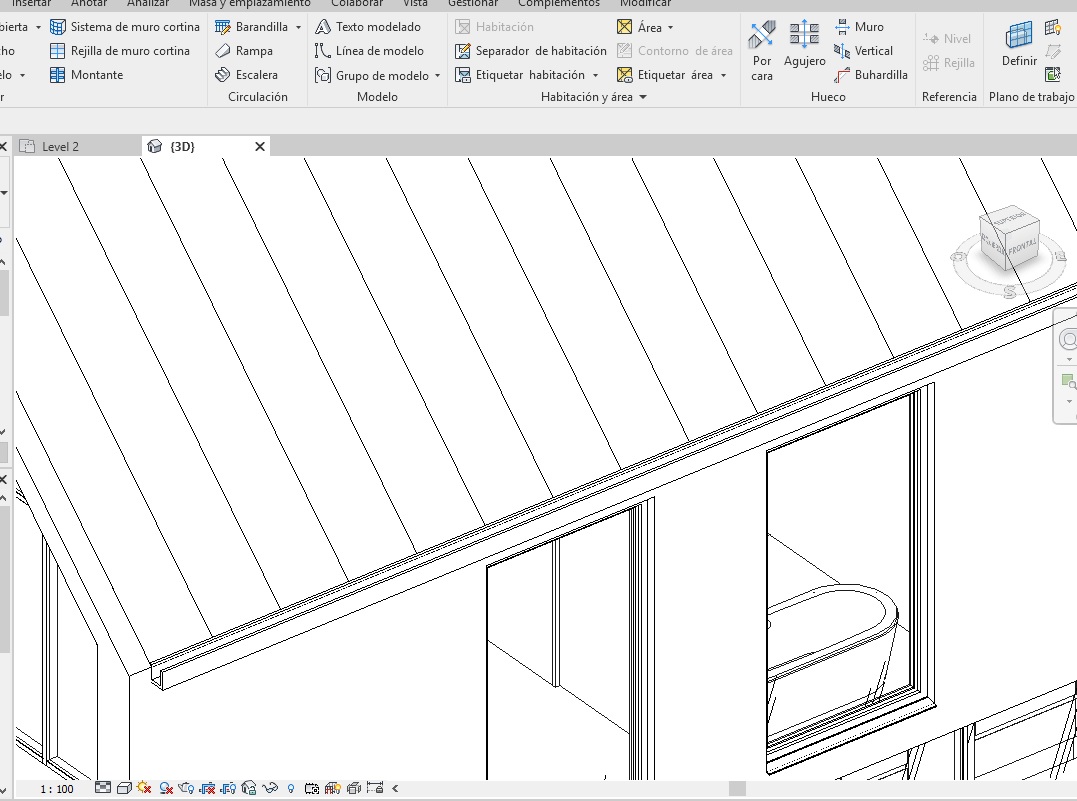

Al realizar clic el programa crea el canalón



04

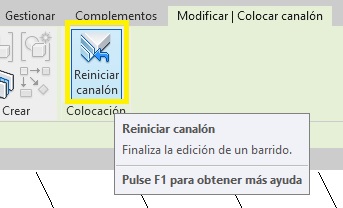

En Modificar – colocar canalón – Colocación – reiniciar canalón se finaliza el canalón que se está realizando y se puede colocar otro.



05





1946
ejemplo de canalón en cubierta

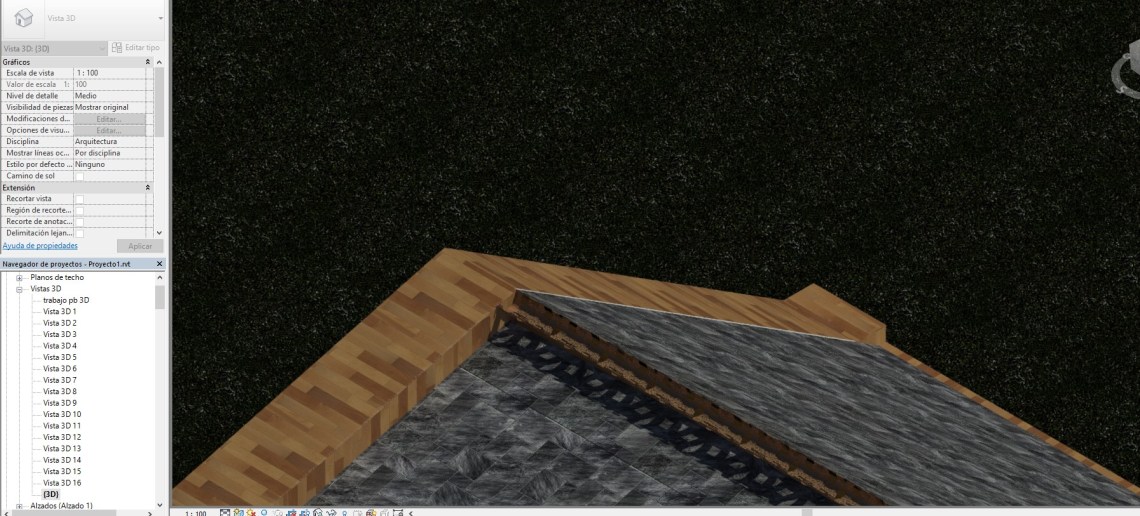

1945
ejemplo de canalón en cubierta

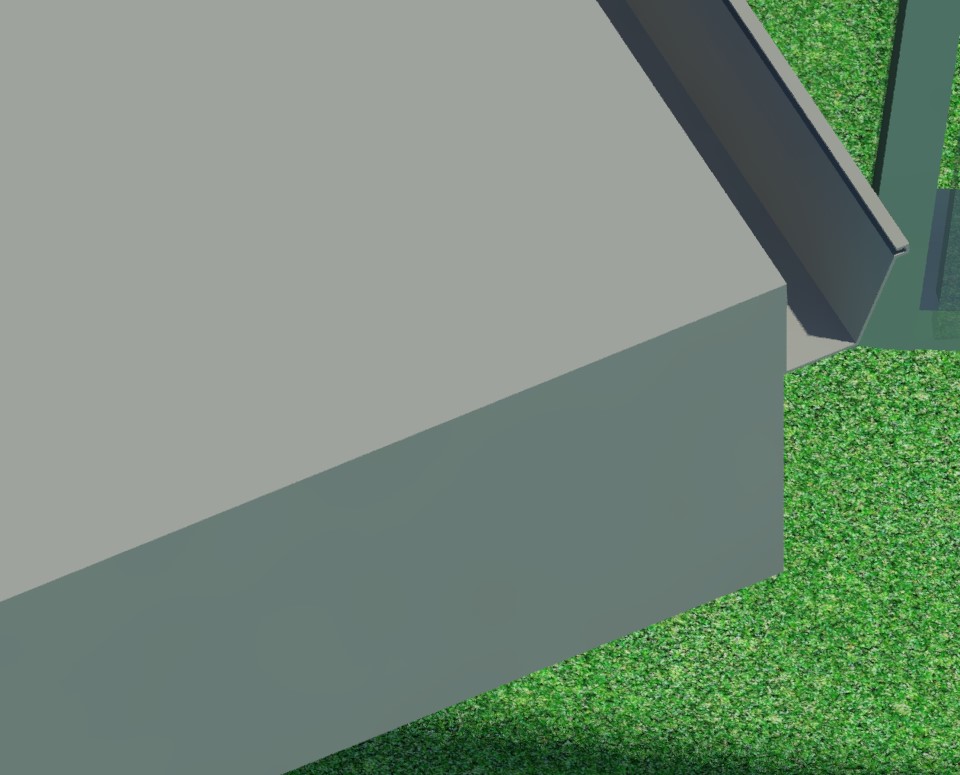

1947
ejemplo de canalón en cubierta

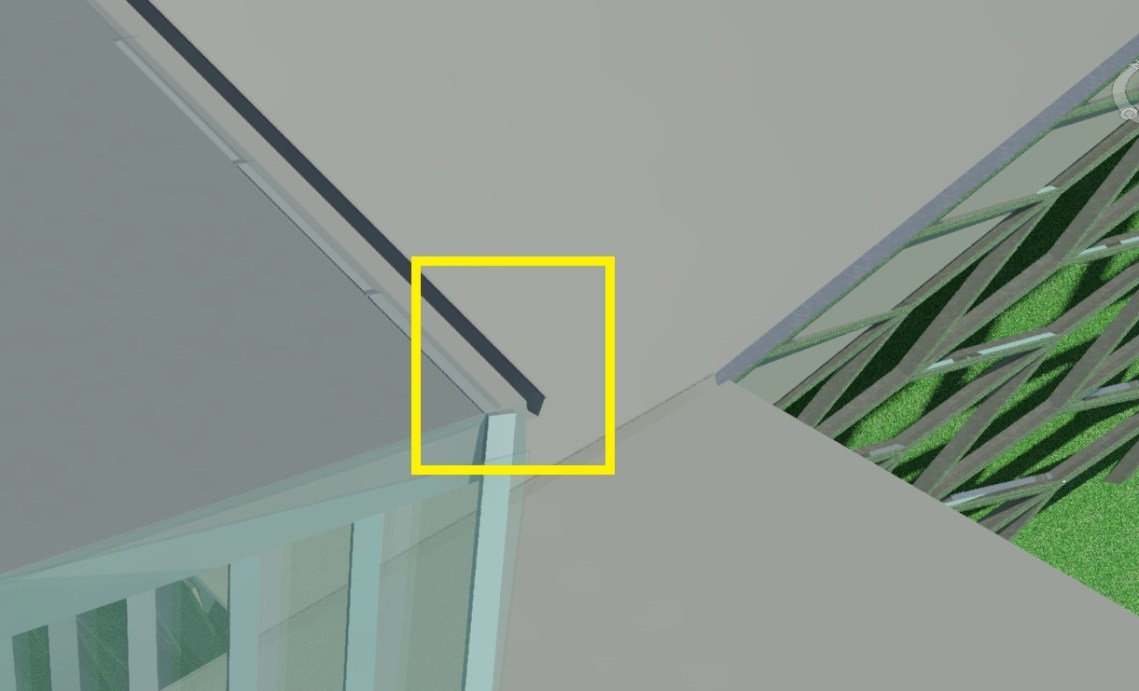

1948
ejemplo de canalón en cubierta

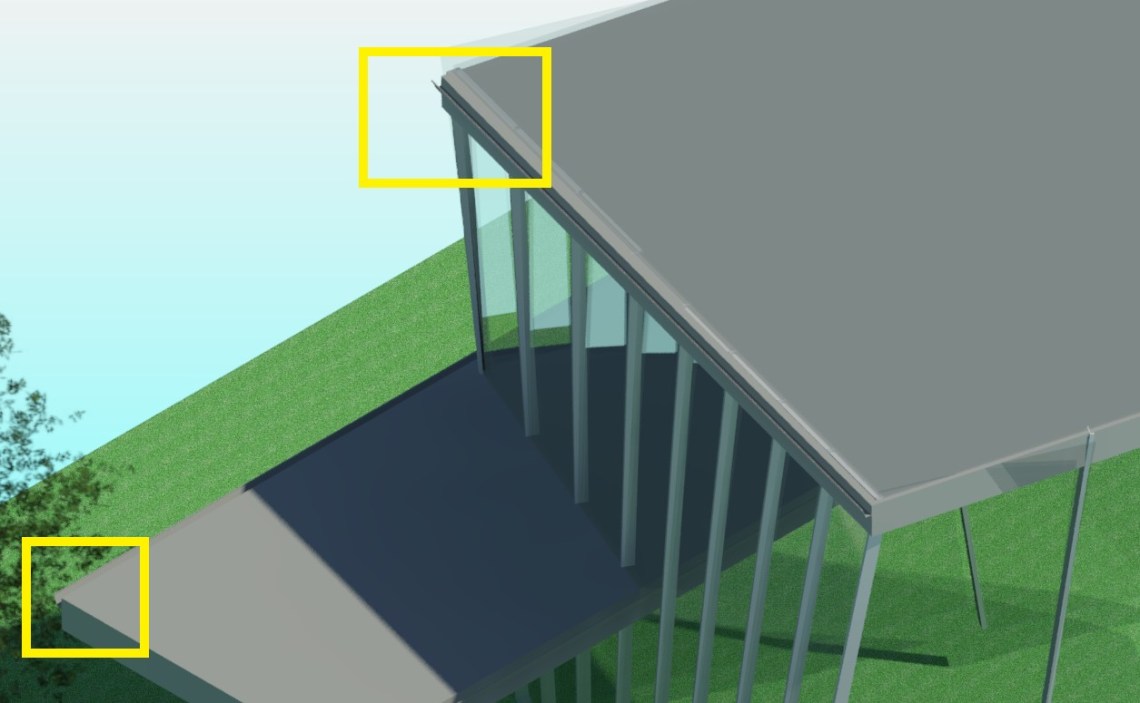

1949
ejemplo de canalón en cubierta
