REVIT ARCHITECTURE (530) – Modificar el anfitrión de una puerta

Se puede modificar el emplazamiento de una puerta, utilizando la herramienta Seleccionar nuevo anfitrión. De esta forma se puede modificar la posición de una puerta de un muro a otro muro.

01

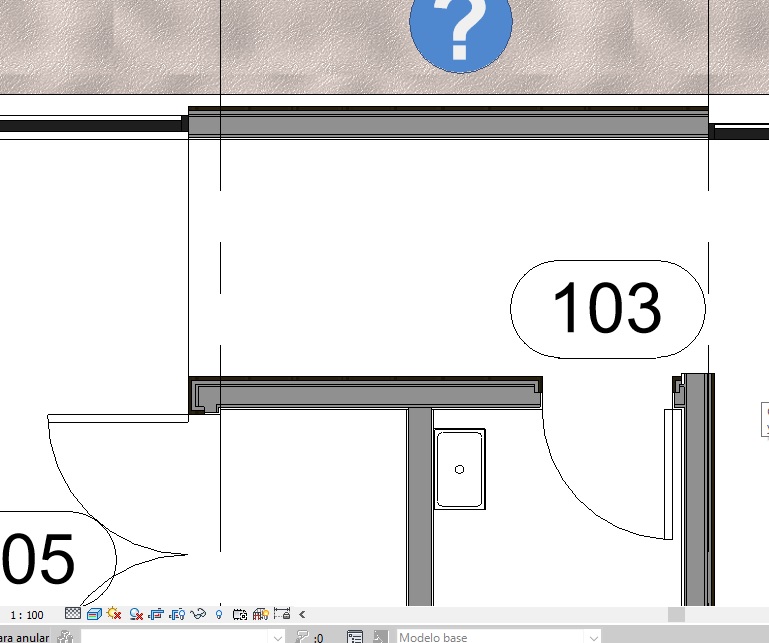

La posición original de la puerta es en un muro interior, y que quiere emplazar en la fachada

Los pasos a seguir son los siguientes para todos los tipos de puerta excepto la puerta de muro cortina.

Primero se ha de seleccionar la puerta que se quiere modificar de posición.

El paso siguiente es seleccionar la herramienta comentada, que se encuentra en la ficha Modificar – Puertas – seleccionar nuevo anfitrión.

02



Se ha de emplazar el cursor del ratón en el muro de destino de la puerta, y realizar clic de forma que la puerta modifica su posición.



03
Muro donde se quiere emplazar la puerta de origen



04

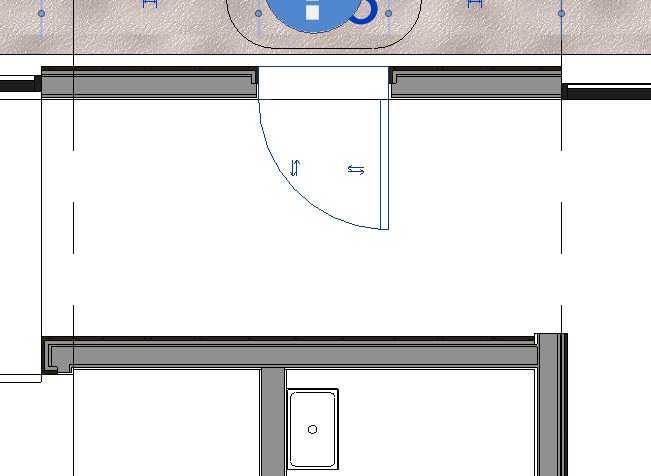

Posición final de la puerta en la fachada



05



Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
