REVIT ARCHITECTURE (601) – Barandillas (11) Propiedades de tipo barandilla (2)

Continuando con el artículo REVIT ARCHITECTURE (600) – Barandillas (10) Propiedades de tipo barandilla (1), indicamos las siguientes Propiedades de tipo de las barandillas:

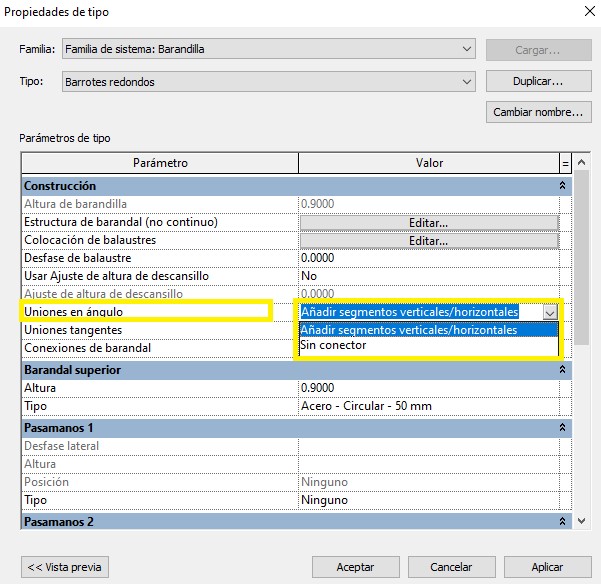

  • Uniones en ángulo. Este parámetro permite solucionar la situación que se produce cuando dos tramos de barandilla se unen en planta en ángulo pero verticalmente están desfasados. Permite solucionar esta desconexión entre las dos barandillas de dos formas: Sin conector, de forma que hay un vacío y no se realiza la connexión entre barandillas, o bien, por medio de Añadir segmentos verticales/horizontales, de forma que se añade un segmento vertical o horizontal para realizar la conexión  entre los dos tramos de barandilla. Esta forma de unión se puede eliminar unión por unión.



3171

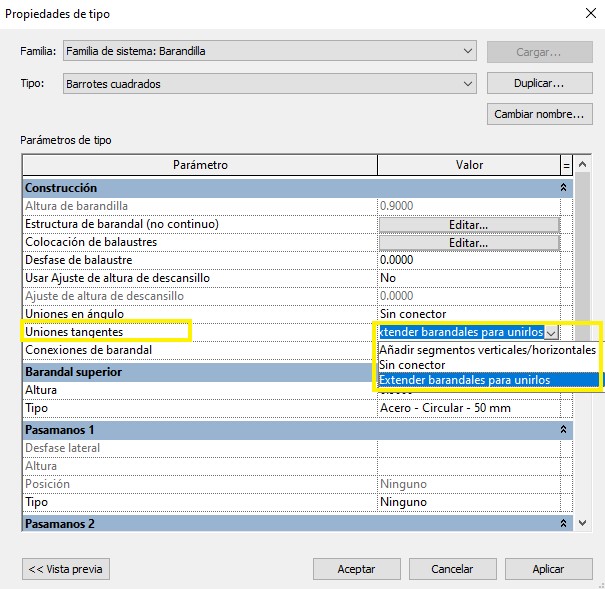

  • Uniones tangentes. Este parámetro se puede utilizar para solucionar situaciones como el caso de que dos tramos de barandilla son tangentes pero no se encuentran verticalmente. Permite tres tipos de soluciones que se pueden seleccionar de un desplegable: Sin conector, de forma que no se realiza la conexión entre los dos tramos de barandilla y queda un vacío, Añadir segmentos horizontales/verticales, de forma que se añade un segmento vertical o horizontal que crea la unión entre los dos tramos de barandilla, y Extender barandales para unirlos, de forma que se extienden los segmentos para realizar la unión entre los dos tramos de barandilla.





3172



Este parámetro se puede utilizar para solucionar la unión de dos tramos de barandilla, uno que pertenece a un tramo inclinado y el otro al descansillo horizontal, como puede verse en el ejemplo siguiente de barandilla de escalera (barandilla exterior).



3173
Opción Añadir segmentos verticales
3174
Opción Extender badandales para unirlos



  • Conexiones del barandal. Este es un parámetro para el caso de que el programa no pueda crear juntas biseladas en la unión de dos tramos de barandilla, de forma que la solución la realizará entre una de las dos elegidas del desplegable que tiene este parámetro: Recortar, la unión de los elementos se realiza con éstos cortados en un plano vertical, o bien Soldar, que intenta realizar la unión de los elementos con una lo más próxima a la solución de biselado.



3175



Datos de identidad

  • Nota clave. Por medio de este parámetro se accede a un cuadro de diálogo de Notas clave para todos los elementos constructivos del modelo del proyecto. En este cuadro de diálogo se puede seleccionar la clave o valor para la barandilla de forma que se podrá ver el mismo en el campo de nota clave.
  • Modelo. Es el modelo de barandilla que el usuario puede indicar manualmente en este campo. En este caso este campo no tiene la posibilidad de crear el contenido por medio del cuadro de diálogo crear un parámetro.
  • Fabricante. Es el campo para indicar el fabricante de la barandilla.
  • Comentario de tipo. En este campo el usuario puede introducir manualmente comentarios respecto la barandilla.
  • URL. Se puede indicar en este campo la página web de un fabricante o relacionada con la barandilla.
  • Descripción. El usuario puede indicar la descripción del tipo de familia de barandilla.
  • Descripción de montaje. Es una descripción del montaje que indica el programa en función del código de montaje que se haya elegido para la barandilla. Si no se ha indicado un código de montaje, en este campo no aparece información, ya que es un campo como solo lectura.
  • Código de montaje. Por medio de este campo se puede acceder a un cuadro de diálogo Seleccionar código de montaje de la barandilla, donde se selecciona el código de montaje.
  • Costo. Es el importe de la barandilla.
