REVIT ARCHITECTURE (171) – Vista de leyenda

Una Leyenda puede utilizarse en varios planos. Son exclusivas de cada proyecto, por lo que no se puede exportar a otro proyecto.

Para realizar una Leyenda hay que ir a Vista – Crear – Leyendas y aparece un Cuadro de diálogo de Vista de leyenda, donde hay que determinar el nombre de la leyenda y la escala de la Vista de leyenda.

Cuadro de diálogo Vista de leyenda

Cuadro de diálogo Vista de leyenda

En el Navegador de proyectos, en el apartado correspondiente a Leyenda, se crea una Vista de leyenda con el nombre indicado en el cuadro de diálogo anterior.

Una vez que se está situado en la Vista de leyenda, se puede realizar la misma de varias formas:

a) Arrastrando a la misma desde el Navegador de proyectos elementos de Familia.

b) Para colocar Símbolos de anotación, hay que ir a Anotar – Símbolo- Símbolo, y en el Cuadro de propiedades elegir el símbolo adecuado.

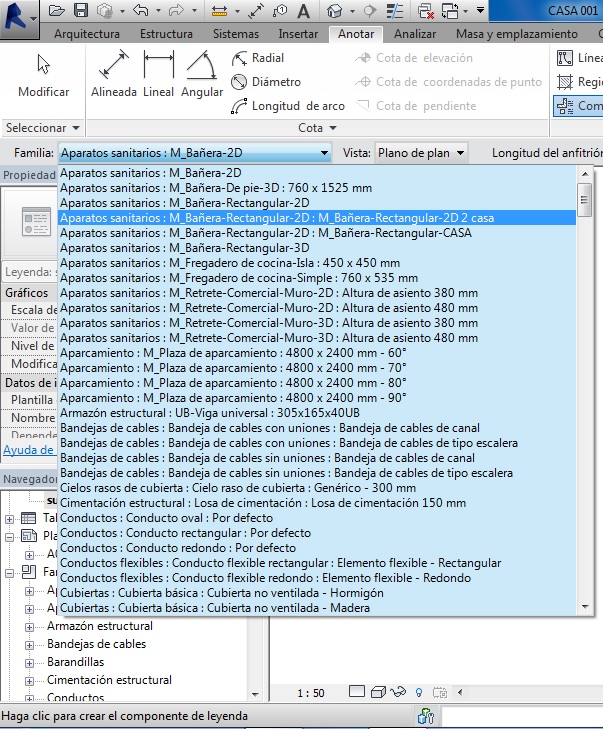

c) Y un método alternativo para realizar Símbolos de familia en la Vista de leyenda (respecto el método indicado en punto a)), es ir a Anotar – Detalle – Componente – Componente de leyenda. Aparece una Barra de opciones horizontal superior donde entre las diferentes opciones está la opción Familia, y al desplegar el listado de diferentes opciones que tiene, se ha de elegir la opción que se necesita.

Opción Familia con listado de opciones desplegado

Opción Familia con listado de opciones desplegado

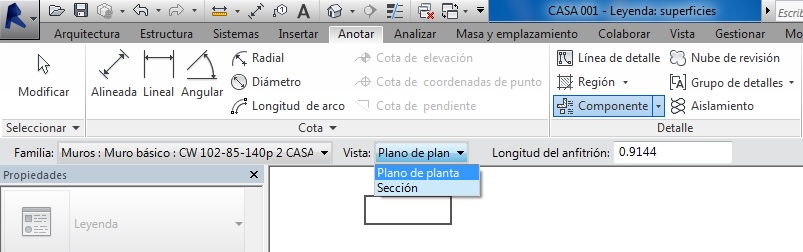

Se ha de indicar de cada elemento elegido de esta lista el tipo de Vista para la Leyenda. No todos los elementos de la lista tienen las mismas posibilidades de forma de Vista. Por ejemplo un muro permite una Vista de planta o una Vista de sección. Un elemento hospedado en un muro como puede ser una puerta permite una Vista de planta, una Vista de alzado frontal, y una Vista de alzado posterior. Cuando se utiliza un elemento hospedado en la leyenda se coloca también en la leyenda el elemento anfitrión. De cada elemento anfitrión de la lista elegido se ha de determinar la longitud.

Tipo de Vista del elemento de leyenda de Familia

Tipo de Vista del elemento de leyenda de Familia

Para colocar el Texto que explica el elemento colocado en la Vista de leyenda, hay que ir a Anotar – Texto – Texto.

Se puede modificar el tamaño del texto desde el Cuadro de propiedades de dicha opción.

ejemplo de una Vista de leyenda colocada en Vista de plano

ejemplo de una Vista de leyenda colocada en Vista de plano
