REVIT ARCHITECTURE (648) – muro cortina (5) Línea de rejilla en geometrías complejas

Puede ser que cuando se realice un modelado complejo geométricamente por medio de masas y se convierta la misma a sistema de muro cortina, no sea posible dividir este sistema de muro cortina con la línea de rejilla para crear nuevas rejillas. Este mismo caso puede suceder en muros cortina de superfícies inclinadas que se quiera realizar la división de muro cortina con línea de rejilla ya que la pieza resultante de la futura división tiene una geometría compleja que Revit no puede procesar.

En el siguiente ejemplo se puede ver una geometría compleja realizada con una masa, que se ha transformado en Sistema de muro cortina, pero el cual no se puede utilizar la herramienta Línea de rejilla para realizar nuevas rejillas.

4434

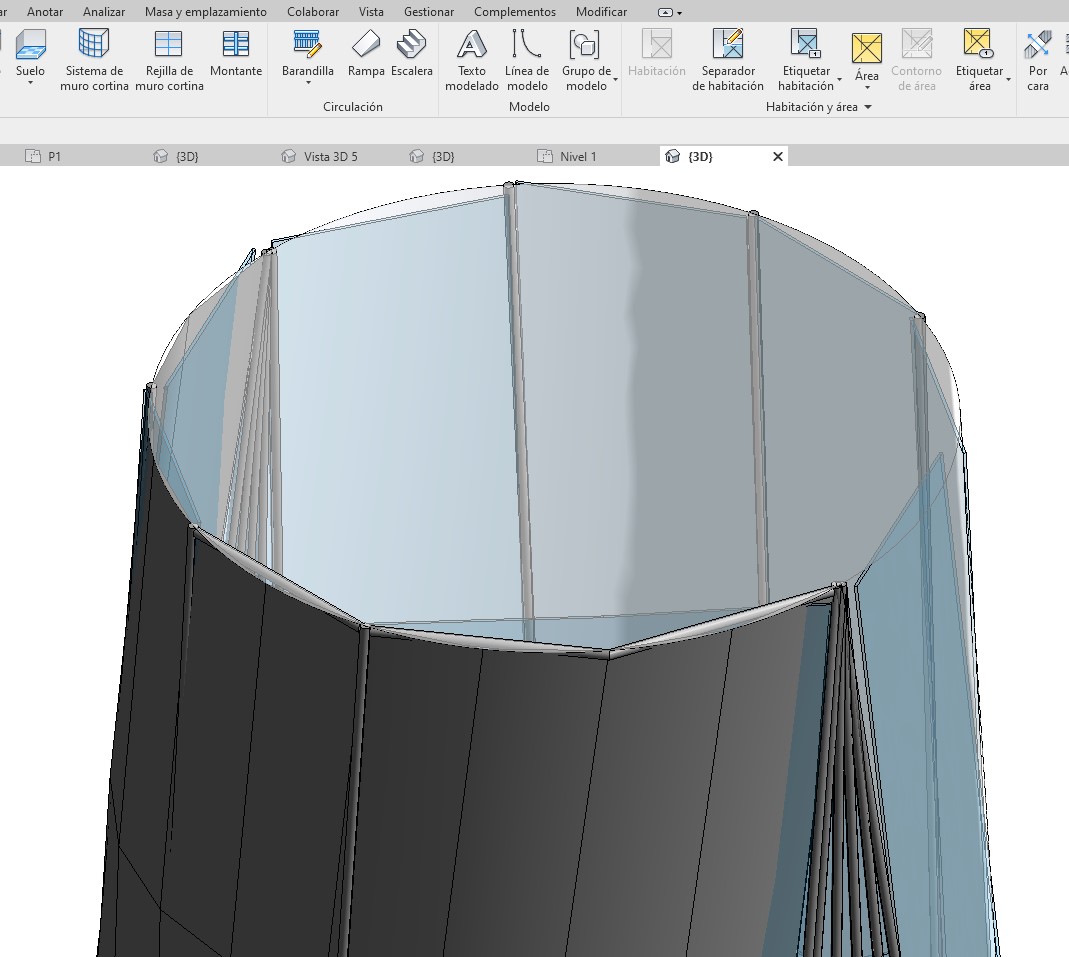

Como se ve en el detalle Revit en el proceso de transformar la masa en Sistema de muro cortina ha transformado la superfície curva de la masa en diferentes planos, y en este caso, sería posible utilizar la herramienta de Línea de rejilla sobre estos nuevos planos.

4435

División realizada con Línea de rejilla y creación de montantes

4436

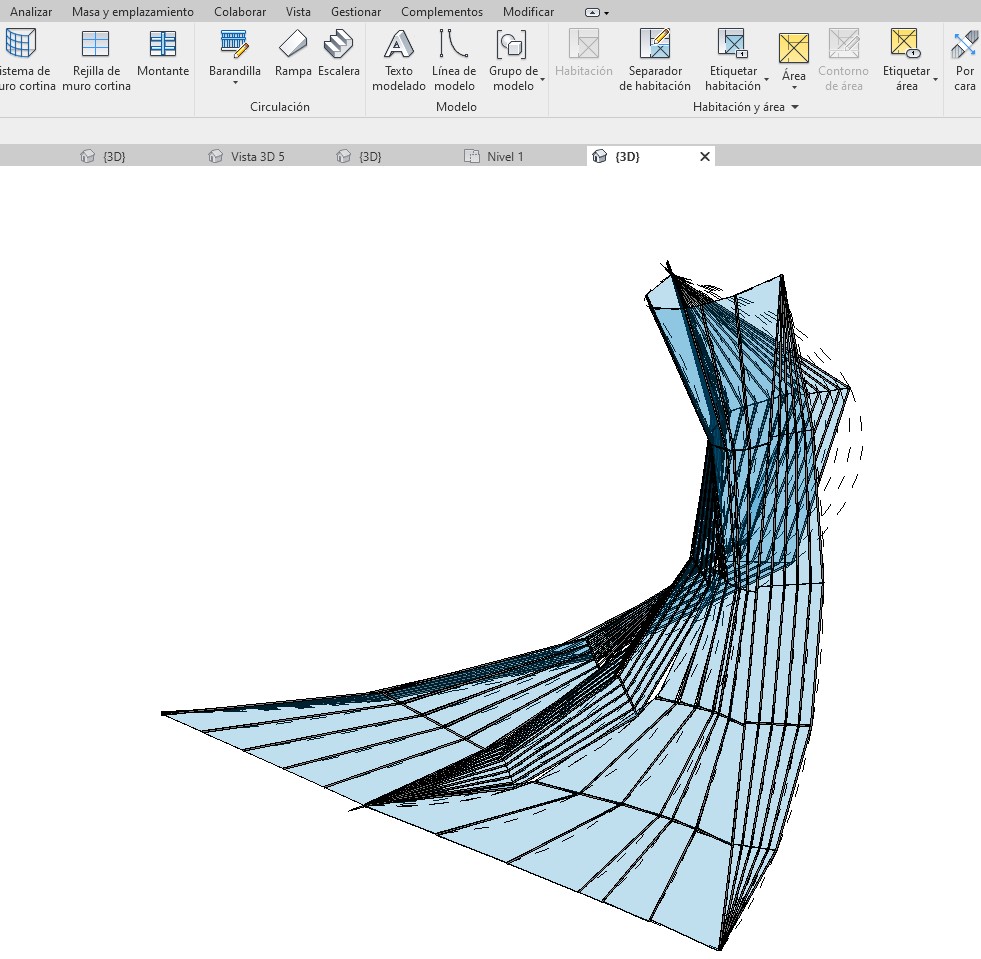

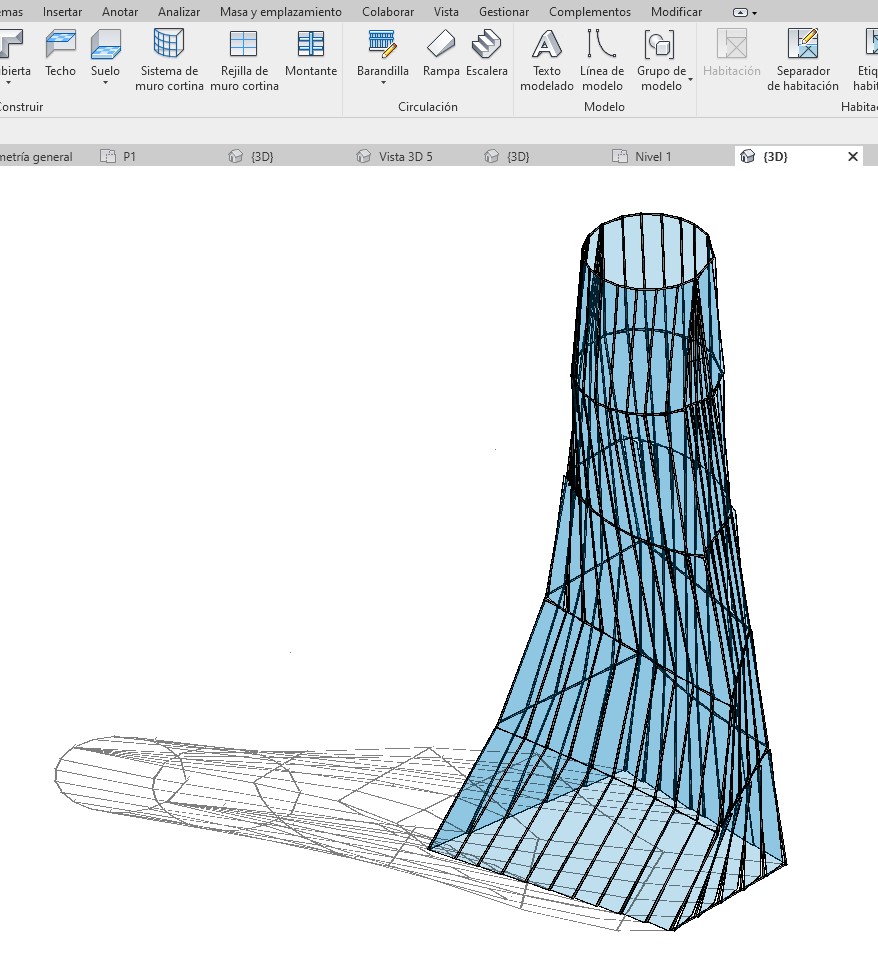

En los casos en los que Revit no puede utilizar la herramienta de Línea de rejilla por la complejidad de la geometría a procesar, no se puede utilizar esta herramienta.

4437

4438

4439

4440

4441

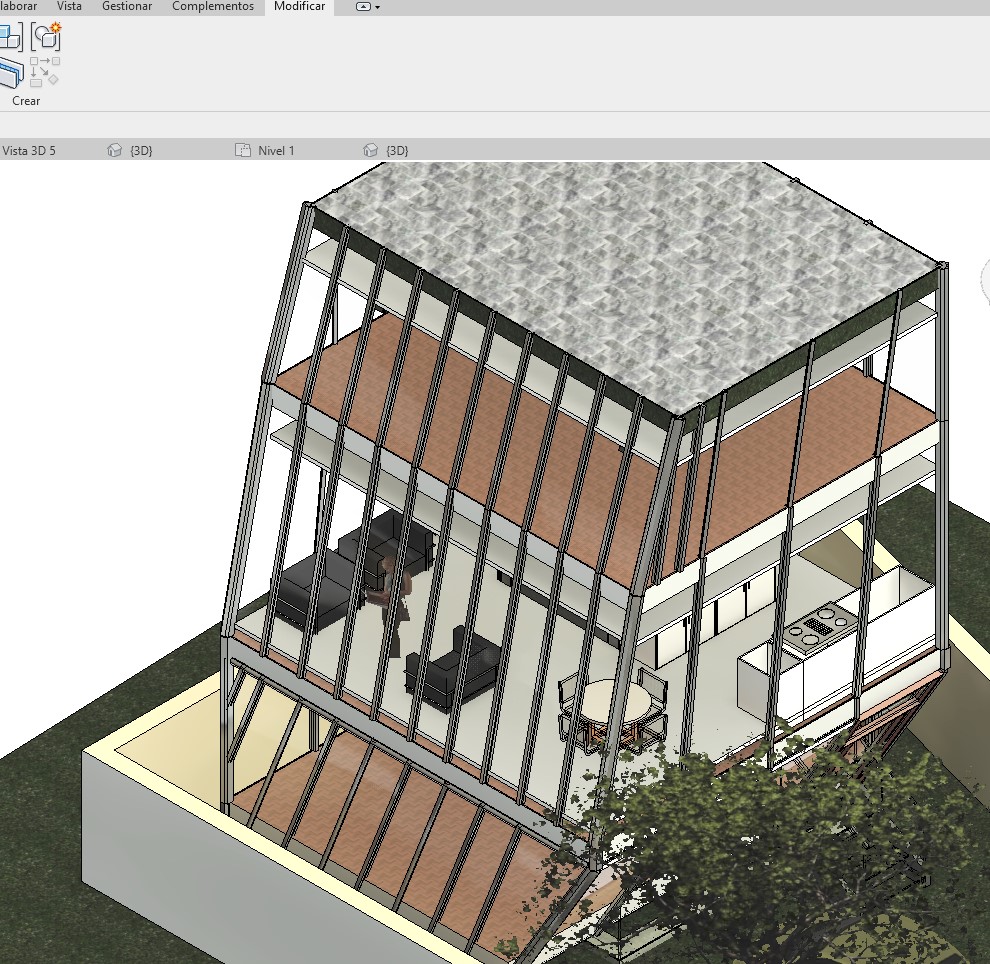

En el caso de geometrías inclinadas, si al dividir el muro cortina la geometría resultante de la división es sencilla, Revit puede realizar la división sin problemas.

4442
