Siguiendo con el artículo REVIT ARCHITECTURE (663) – Muro cortina (20) Propiedades de tipo (1) Construcción indicamos las propiedades de tipo que corresponde al apartado Patrón de rejilla vertical/horizontal:

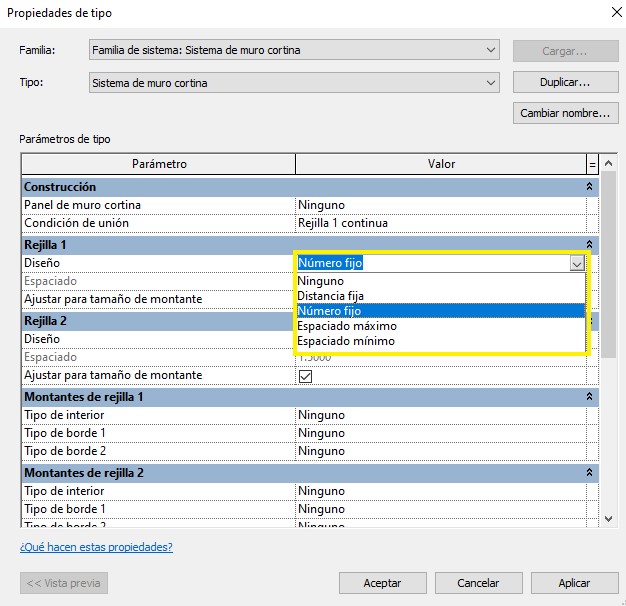

- Diseño. Por medio de este parámetro se define la distancia horizontal y vertical entre las líneas de rejilla del panel de muro cortina. Para la rejilla vertical y horizontal, el parámetro permite seleccionar una de las siguientes opciones: Ninguno, Distancia fija, Número fijo, Espaciado máximo y espaciado mínimo.

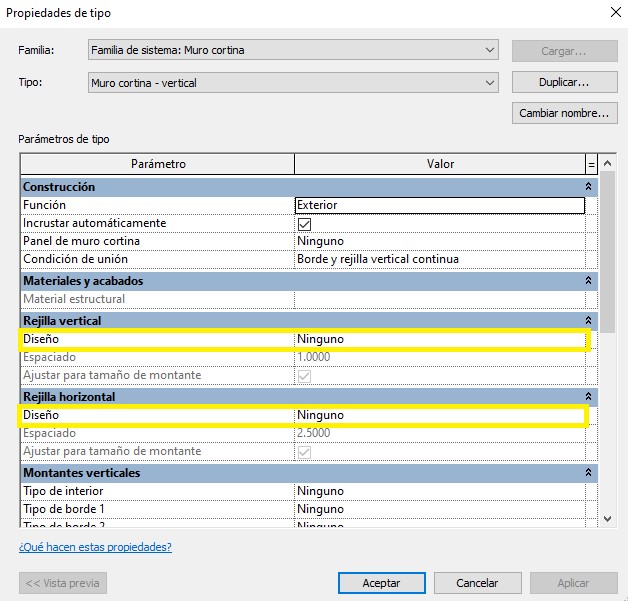

El caso de Ninguno se crean líneas de rejilla sin ningún patrón de rejilla o restricciones, y el usuario manualmente las puede ir creando con la herramienta Construir – Rejilla de muro cortina.

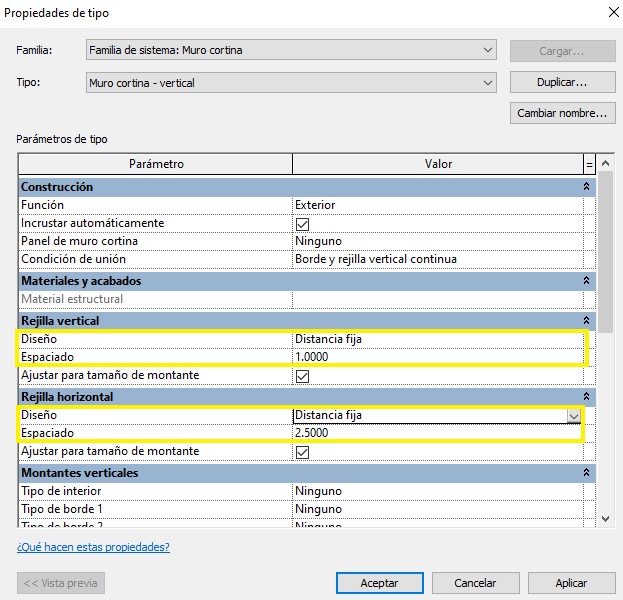

En el caso de Distancia fija, se ha de indicar en el parámetro activado en este caso Espaciado, la separación entre rejillas. Si el espaciado no es proporcional a la longitud total del muro, de forma que no se pueden establecer que todos los espacios o distancias entre rejillas tengan el valor del espaciado, el programa realiza el ajuste para estos valores diferentes en función de la Propiedad de ejemplar Justificación vertical/horizontal (la descripción de la misma se encuentra en el artículo de Propiedades de ejemplar de Muro cortina).

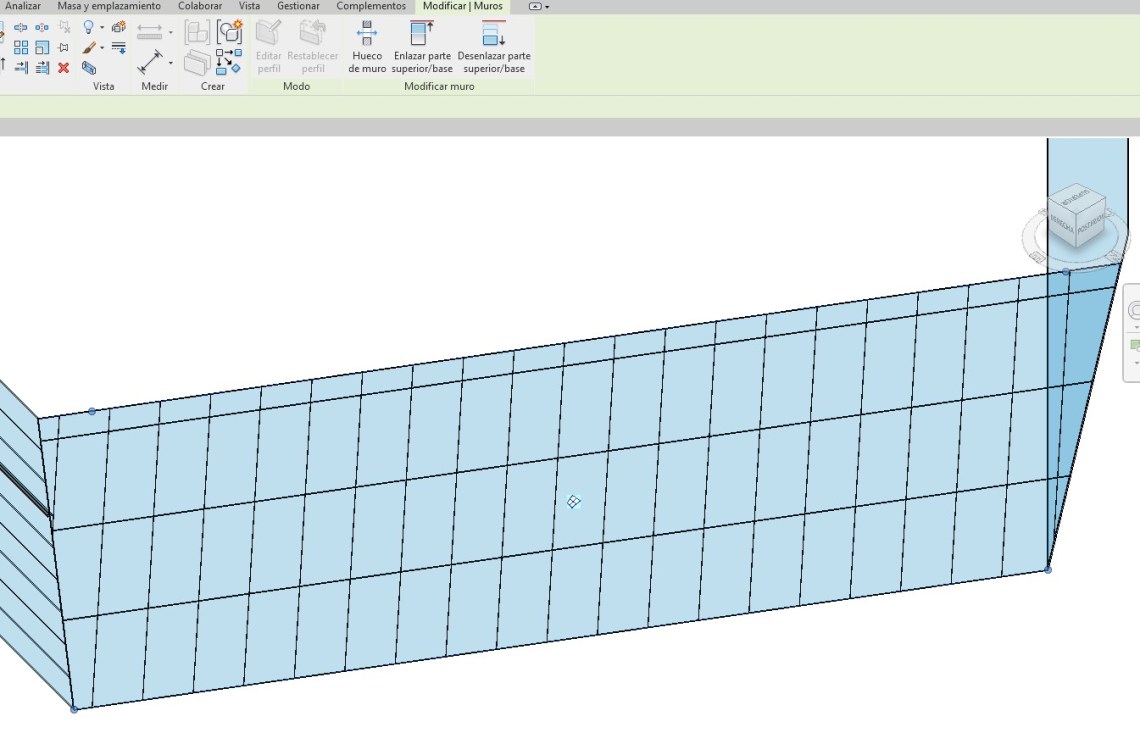

Ejemplo de distancia fija, con un valor de espaciado para rejillas verticales de 1 metro y para rejillas horizontaltes de 2,5 metros. En este caso la Justificación está determinada en Inicio.

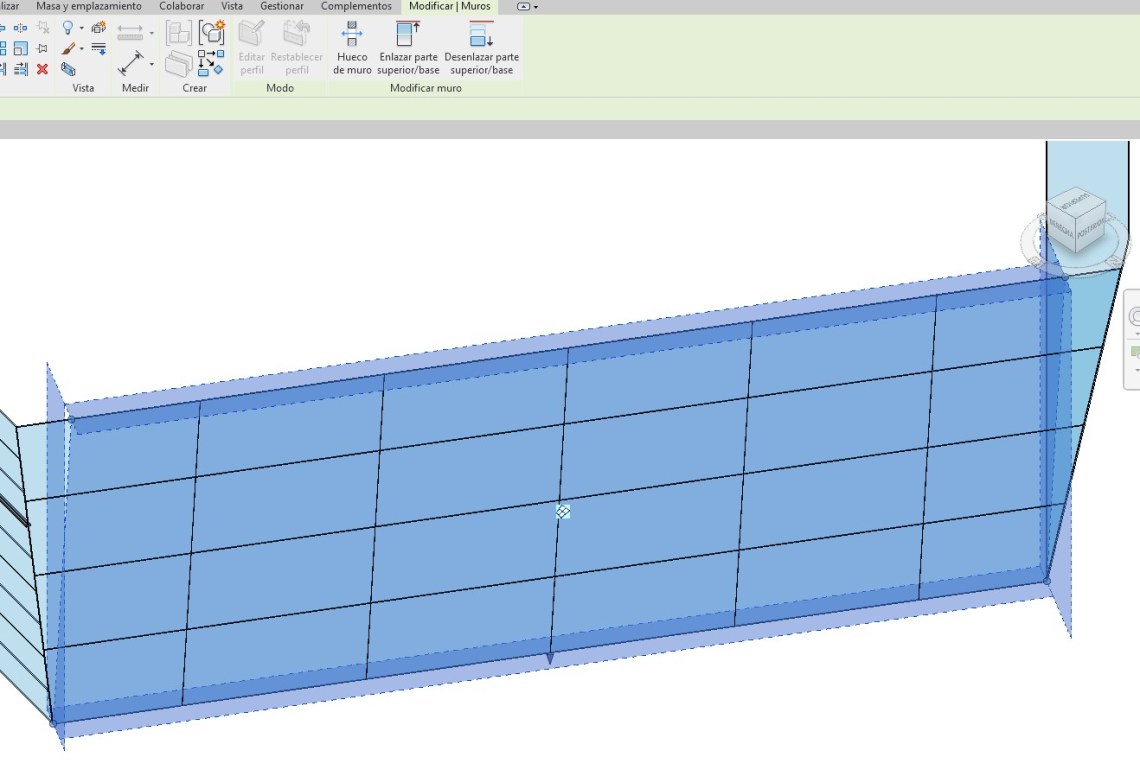

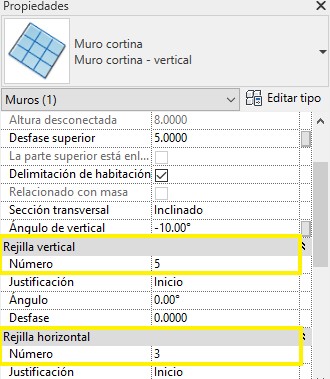

En el caso de Número fijo, permite establecer un número diferente de cantidad de rejillas de muro cortina para cada o diferentes ejemplares de muro cortina. Para utilizar este parámetro se ha de establecer el valor de cantidad en el parámetro de ejemplar Número.

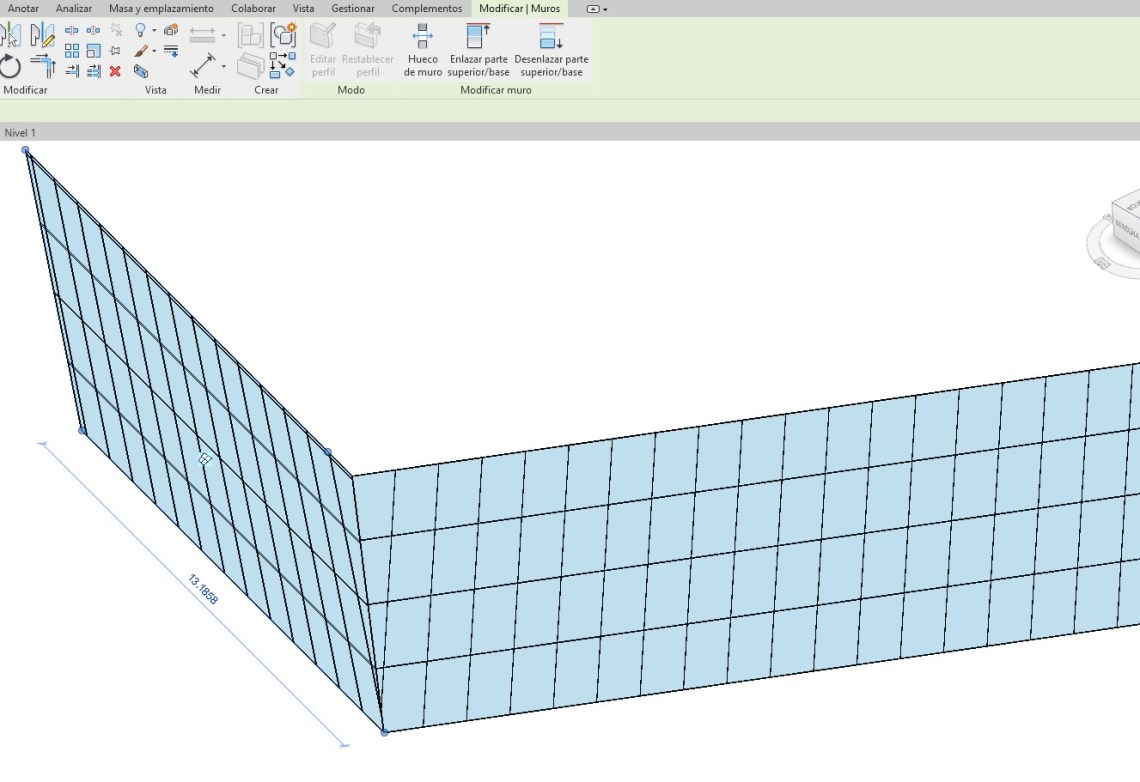

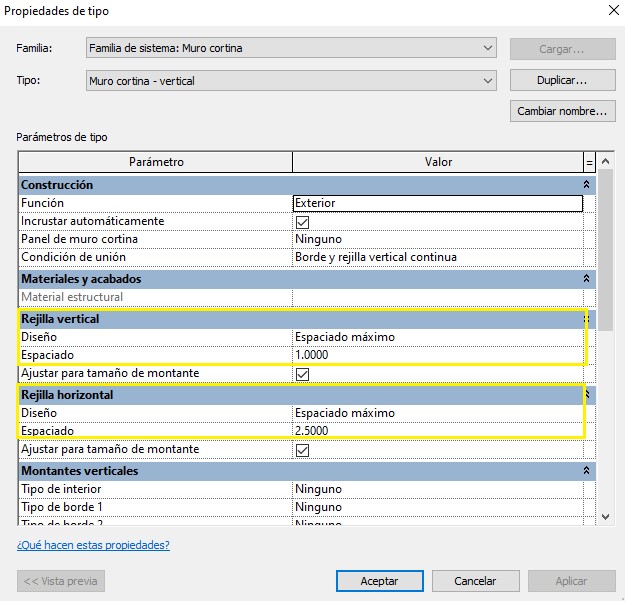

En el caso de Espaciado máximo, se utiliza la distancia entre rejillas el valor máximo para ellas indicado en el parámetro Espaciado. La diferencia entre el parámetro de Distancia fija y Espaciado máximo se determina por cómo el programa utiliza el valor del parámetro Espaciado explicado a continuación,
- Espaciado. Es un parámetro que se activa para los casos de Diseño de Distancia fija o Espaciado máximo. En el caso de Distancia fija Revit utiliza el valor exacto indicado en el parámetro Espaciado para establecer la distancia entre rejillas. En el caso de Espaciado máximo, Revit utiliza hasta el valor indicado en Espaciado.
- Ajustar el tamaño del montante. Si se selecciona esta opción, se consigue que los paneles de muro cortina sean de igual tamaño, siempre que sea posible realizar esta acción. Este parámetro corrige el problema que se produce con la instalación de Montantes, especialmente los Montantes de borde de muro cortina, que es cuando se pueden crear paneles de tamaño diferente.
