REVIT ARCHITECTURE (736) – Esquemas de color (7) Leyenda de relleno de color (2) Creación

En el artículo REVIT ARCHITECTURE (735) – Esquemas de color (6) Leyenda de relleno de color (1) Modificación se explicaba el procedimiento para realizar la modificación de una Leyenda de relleno de color. En este artículo se explica el procecimiento para emplazar una Leyenda de relleno de color en una Vista de plano o en una Vista de sección.

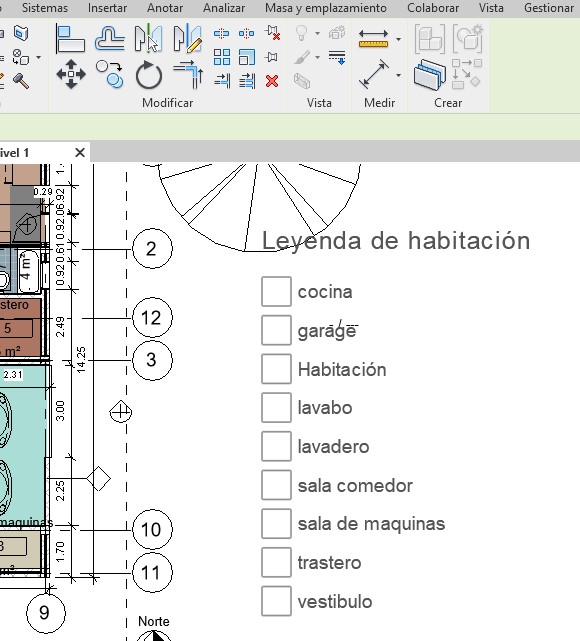

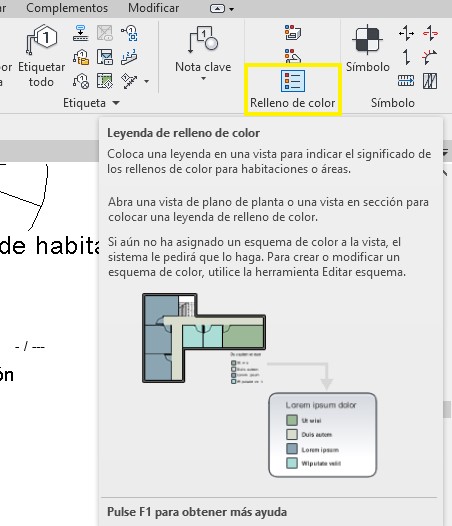

Primero, se ha de abrir la Vista de plano o de sección en la que se quiere emplazar la Leyenda de relleno de color. Y por medio de la ruta Inicio – Habitación y área – Leyenda se emplaza la leyenda, realizando clic en el lugar de la vista donde ha de situarse dicha leyenda.

5013

5017

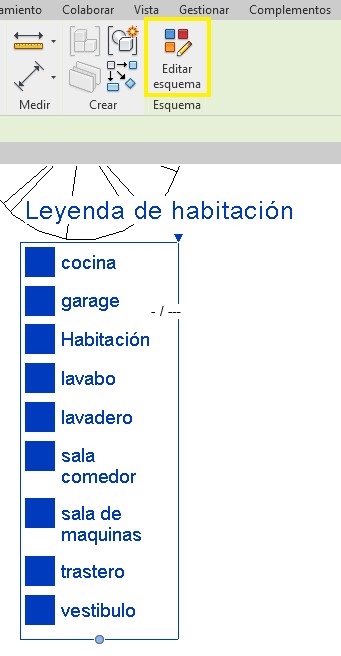

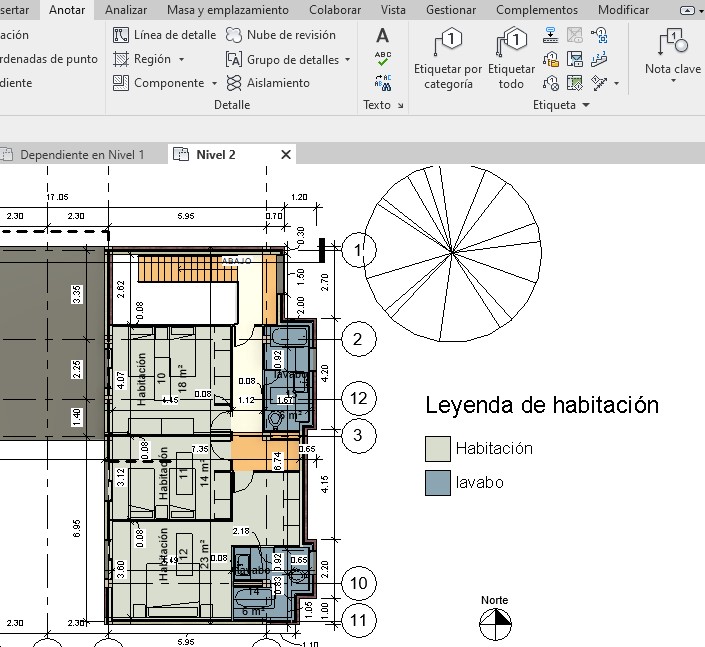

Si realizando este prodecimiento no aparece el Esquema de color que se necesita, se ha de seleccionar la Leyenda de relleno de color, y en la ficha Modificar Leyenda de relleno de color – Esquema – Editar esquema, permite acceder al cuadro de diálogo Editar esquema de color, en el cual se ha de seleccionar el esquema de color necesitado, respecto los que aparecen en la lista de cuadro de diálogo, y aceptar.

5009

5018

Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
