REVIT ARCHITECTURE (765) – Familias (36) Texto de etiquetas (3) Formatos de unidad

Un Texto de etiqueta con el parámetro de longitud, área, volumen, ángulo, número, moneda o pendiente, puede tener un formato personalizado de aspecto.

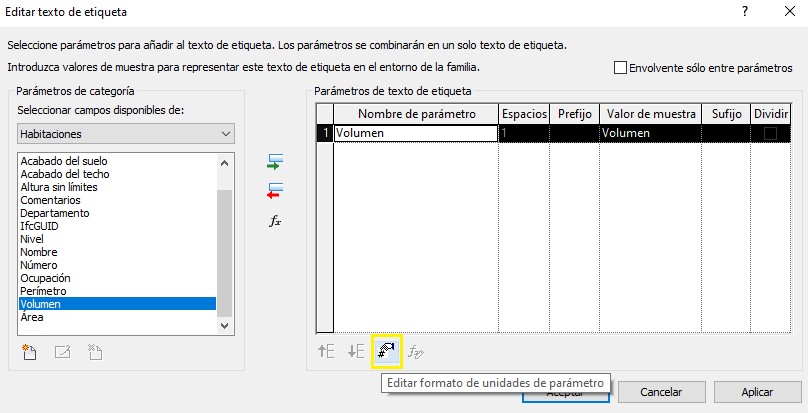

Para realizarlo, hay que acceder al cuadro de diálogo Editar texto de etiqueta, y se ha de elegir el parámetro a modificar.

6235

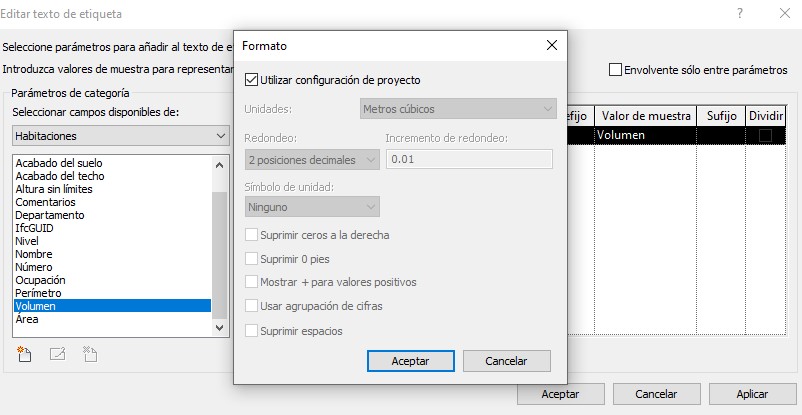

Se ha de realizar clic en el icono Editar formato de unidades de parámetro, de forma que se accede al cuadro de diálogo Formato.

6236

Por defecto, la opción Utilizar configuración de proyecto, está seleccionada. Con esta opción seleccionada, el parámetro de etiqueta de texto utiliza las Unidades de proyecto.

Se ha de proceder a desmarcar esta opción de Utilizar configuración de proyecto.

En el menú Unidades, se ha de seleccionar del desplegable disponible la unidad que se necesite para el parámetro a modificar de aspecto.

6237

En el campo Redondeo, se ha de seleccionar de un desplegable disponible, la opción de redondeo que se necesaria.

6238

En símbolo de la unidad, se puede seleccionar un sufijo de símbolo de unidad, del desplegable disponible.

6239

En función del parámetro de texto elegido para modificar, existen unas opciones disponibles de modificación de aspecto de texto de etiqueta complementarias, como son: Suprimir ceros a la derecha, Suprimir 0 pies (ocultar ceros a la izquierda de las cotas, para pies y pulgadas), Mostrar + para valores positivos, Usar agrupación de cifras, Suprimir espacios.

6240

6241
