REVIT ARCHITECTURE (764) – Familias (35) Texto de etiquetas (2) Opciones de parámetro

En el artículo REVIT ARCHITECTURE (763) – Familias (34) Texto de etiquetas (1) Creación   se ha explicado  cómo acceder al cuadro de diálogo Editar texto de etiqueta.

En este cuadro de diálogo existe una ventana titulada Parámetros de texto de etiqueta, en la que aparecen las diferentes opciones de anotación que se pueden utilizar. El primer campo se llama Nombre del parámetro, y por orden se ubican los parámetros en esta primera columna.

6222

Los otros parámetros que aparecen en esta ventana son:

  • Espacios. Es la distancia entre los distintos parámetros del Texto de etiqueta, y corresponde a una cantidad de espacios definidos en esta columna. Si la opción Dividir está activa, esta opción se desactiva.

6223

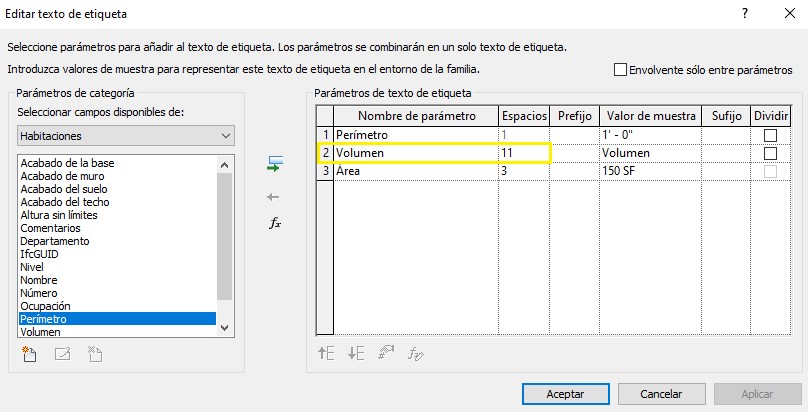

Como puede verse existe una distancia entre el primer parámetro y el segundo en el ejemplo de texto de etiqueta superior. Esta distancia ha sido definida en el cuadro de diálogo Editar texto de etiqueta, en el parámetro Espacios. Se puede comprobar que el primer parámetro no permite introducir un valor de espacios, ya que es el punto de partida a partir del cual se cuentan espacios para el segundo parámetro (es decir, no tiene un parámetro de texto anterior a él del que se tenga que separar).

6224

  • Prefijo. Este parámetro permite añadir un prefijo de texto al valor del parámetro de texto de etiqueta que se está definiendo, escribiendo un texto en este campo.

6225

En el siguiente ejemplo se ha añadido un prefijo al parámetro Perímetro: per.

6226

  • Valor de la muestra. Es el valor definido por el Texto de etiqueta, el cual se puede modificar en este cuadro de diálogo.

6227

6228

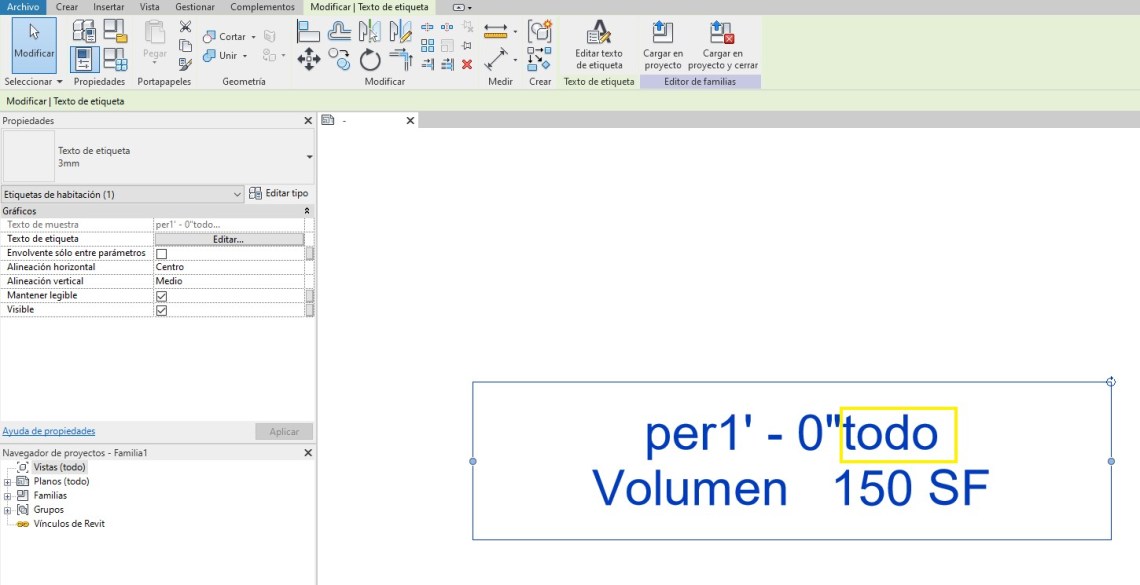

  • Sufijo. Con este parámetro se puede añadir un sufijo de texto al valor del parámetro definido por la Etiqueta de texto, escribiendo el mismo en este campo.

6229

6230

  • Dividir. Si se selecciona este parámetro, Revit realiza un salto de línea inmediatamente después del parámetro para el cual se realiza la selección.

6231

6232

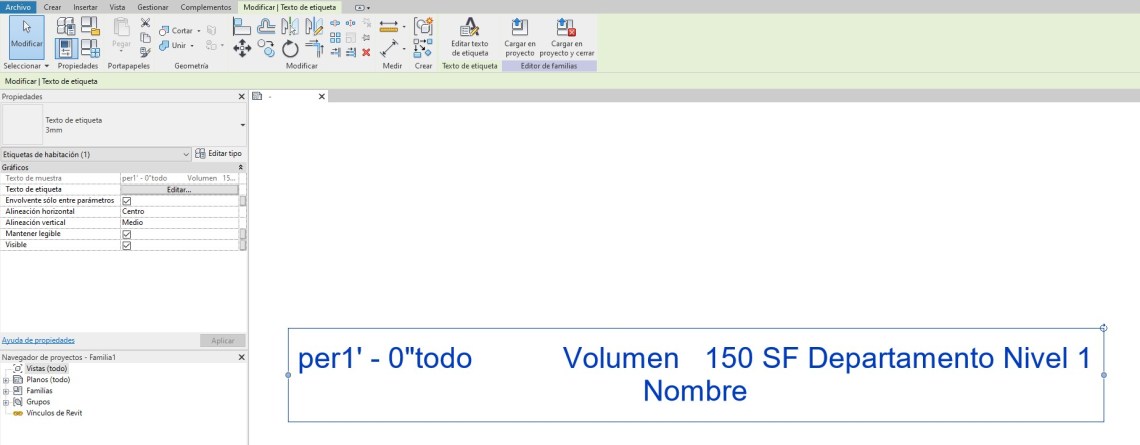

  • Envolvente sólo entre parámetros. Si no se selecciona este parámetro, el texto de la etiqueta de texto realiza el ajuste en la caja envolvente a partir de la primera palabra.

6233

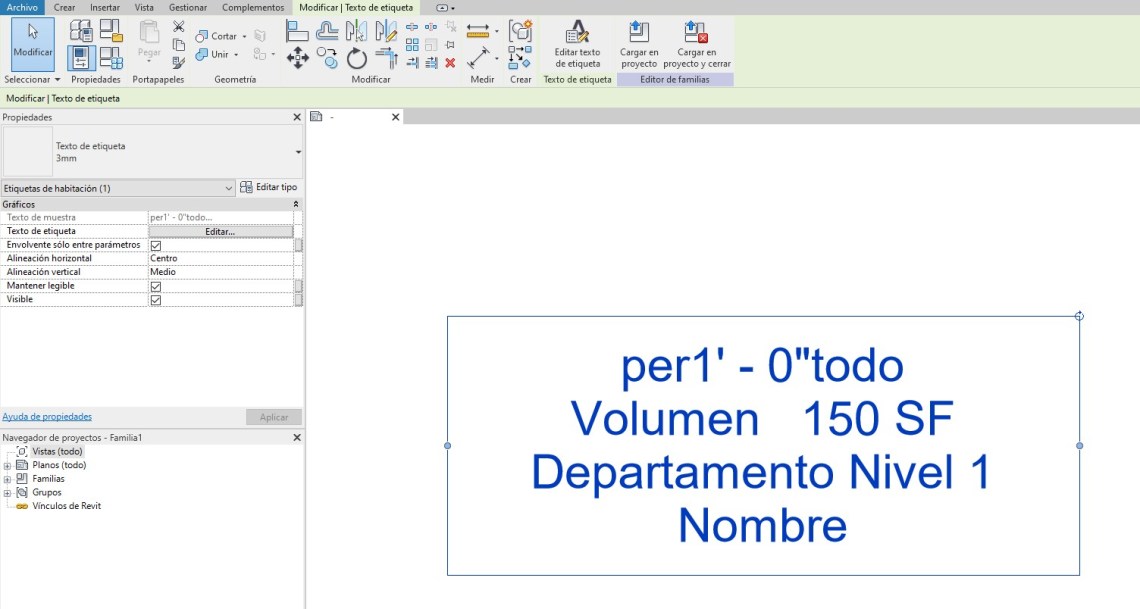

Si se selecciona este parámetro, el texto se ajusta realizando divisiones al final de cada parámetro.

6234
