REVIT ARCHITECTURE (794) – Familias (65) Editor de familias (6) Hueco

La herramienta Hueco se encuentra accesible en la ficha Crear – grupo Modelo – Hueco.

6414

Esta herramienta está activa para Familias basadas en Anfitrión (como puede ser una familia basada en muro o techo).

Con esta herramienta se pueden crear Huecos, realizando el boceto de la geometría del hueco en los planos de referencia y acotando la geometría.

En el siguiente ejemplo se puede ver la creación de la geometría del hueco en el entorno de trabajo de la herramienta de Hueco.

6415

6416

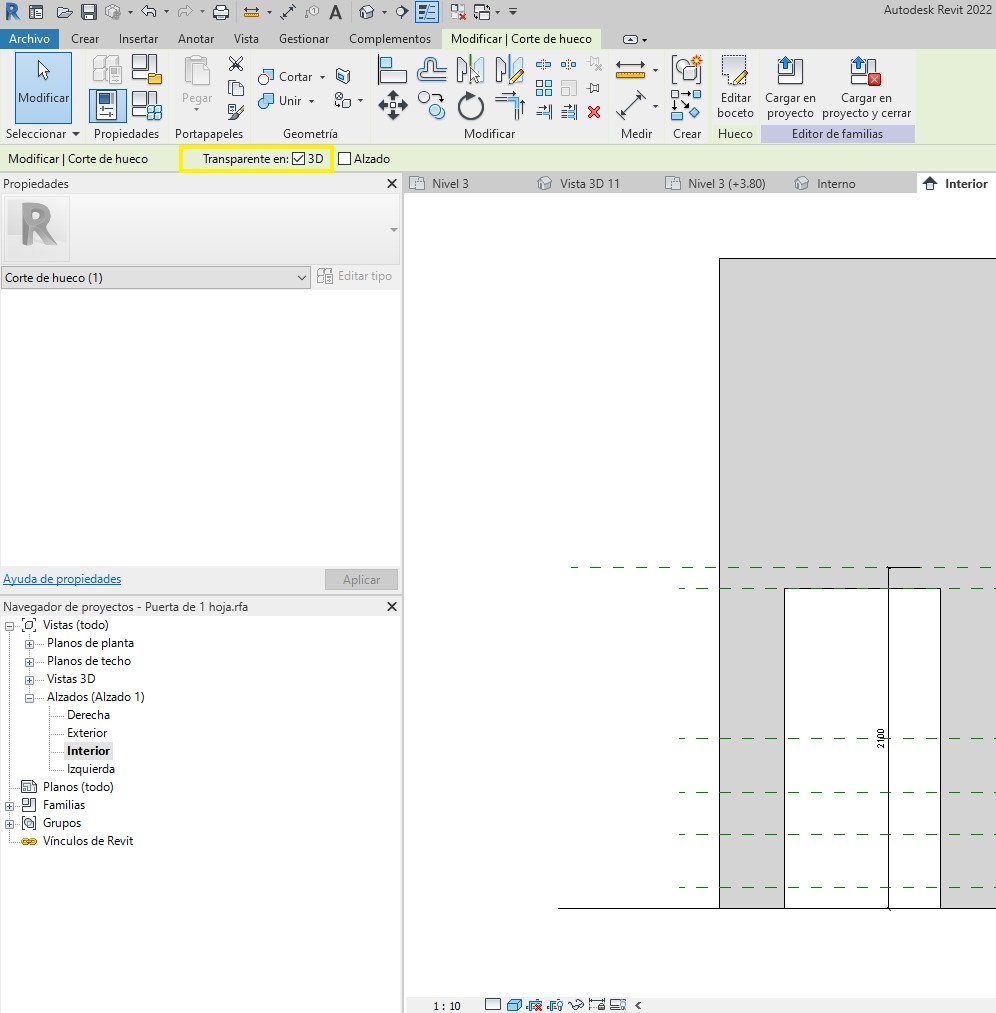

Una vez creado el Hueco, se ha de seleccionar el mismo y definir para que cuando se cargue el hueco en el proyecto sea transparente en Vistas 3D o de alzado. La Transparencia se determina en la barra de herramientas superior.

6417

La herramienta Hueco también se encuentra en el Entorno de proyecto.

6418

6419

6420
