REVIT ARCHITECTURE (796) – Familias (67) Editor de familias (8) Control

La herramienta Control se encuentra en la ficha Crear – grupo Control – Control.

6426

La herramienta Control se utiliza para colocar Flechas que permiten rotar y reflejar la Geometría de la familia.

6427

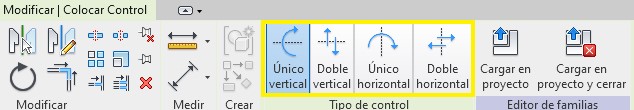

Una vez seleccionada la herramienta Control, por medio de una barra horizontal de herramientas superior, se accede a los Controles, en Modificar – Colocar control – grupo Tipo de control, y son los siguientes:

  • Único vertical.
  • Doble vertical.
  • Único horizontal.
  • Doble horizontal.

6428

Con el control o flecha instalado, el programa rota o crea la simetría de la Geometría sobre el origen.

A priori los pinzamientos de Flecha se pueden colocar en cualquier lugar de la Vista, pero a efectos prácticos y de funcionamiento correcto, hay que colocarlos donde se prevean que van a funcionar.

Un ejemplo útil de Control es en la familia de Puertas. Las Flechas dobles de control horizontal cambian el sentido de apertura de la puerta. Las Flechas dobles de control vertical permiten que la puerta abra hacia dentro o hacia fuera.

6430

También la herramienta Control es útil en la creación de tuberías, ya que permiten voltear la unión de la tubería horizontal o verticalmente.

6431
