REVIT ARCHITECTURE (801) – Familias (72) Editor de familias (13) Componente de detalle

La herramienta Componente de detalle se encuentra en el Editor de familias, y se puede acceder a ella por medio de la ruta Anotar – grupo Detalle – Componente de detalle.

6452

Una vez se accede a la herramienta Componente de detalle, se puede seleccionar el mimo desde un desplegable que se encuentra en el cuadro Propiedades.

6453

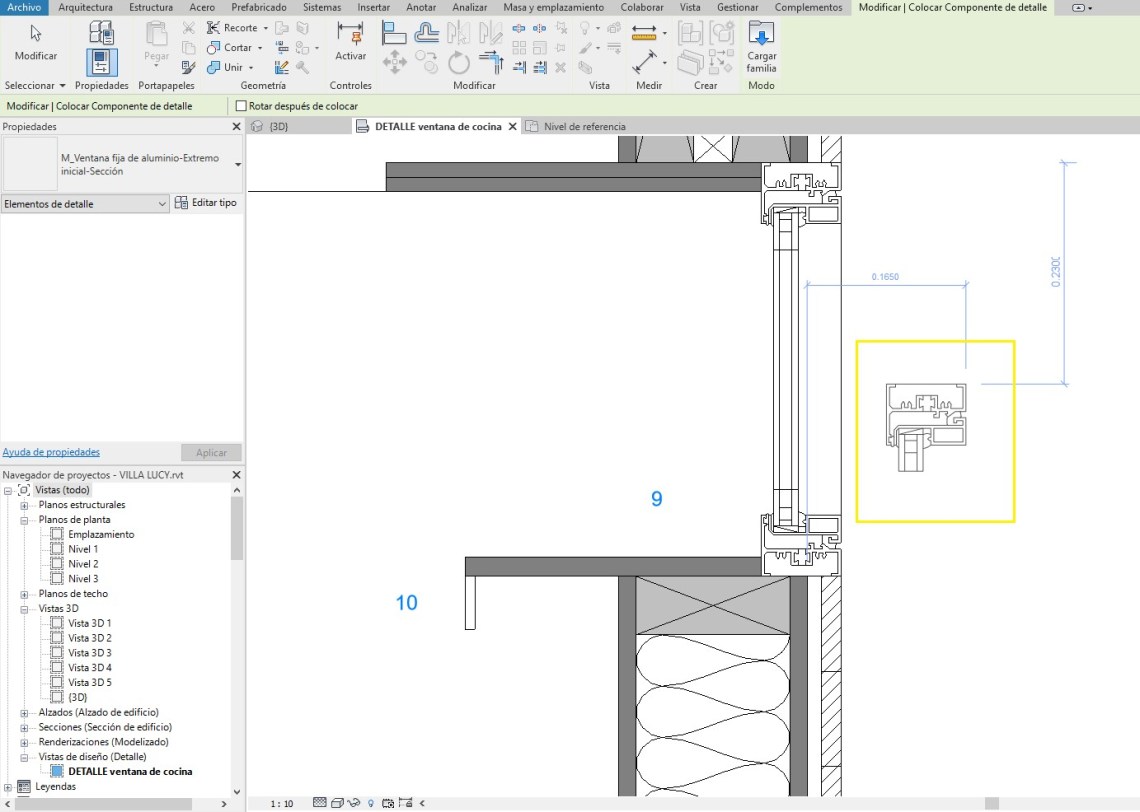

Una vez seleccionado el Componente de detalle se puede insertar en mismo en la Vista correspondiente.

6454

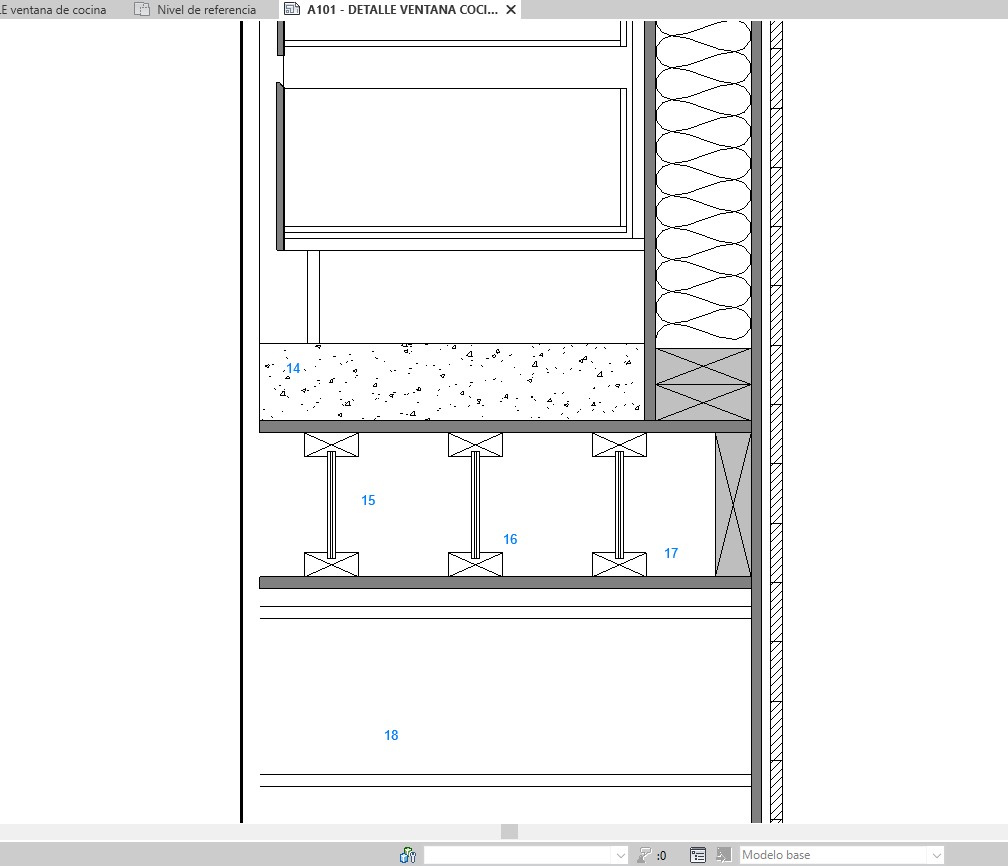

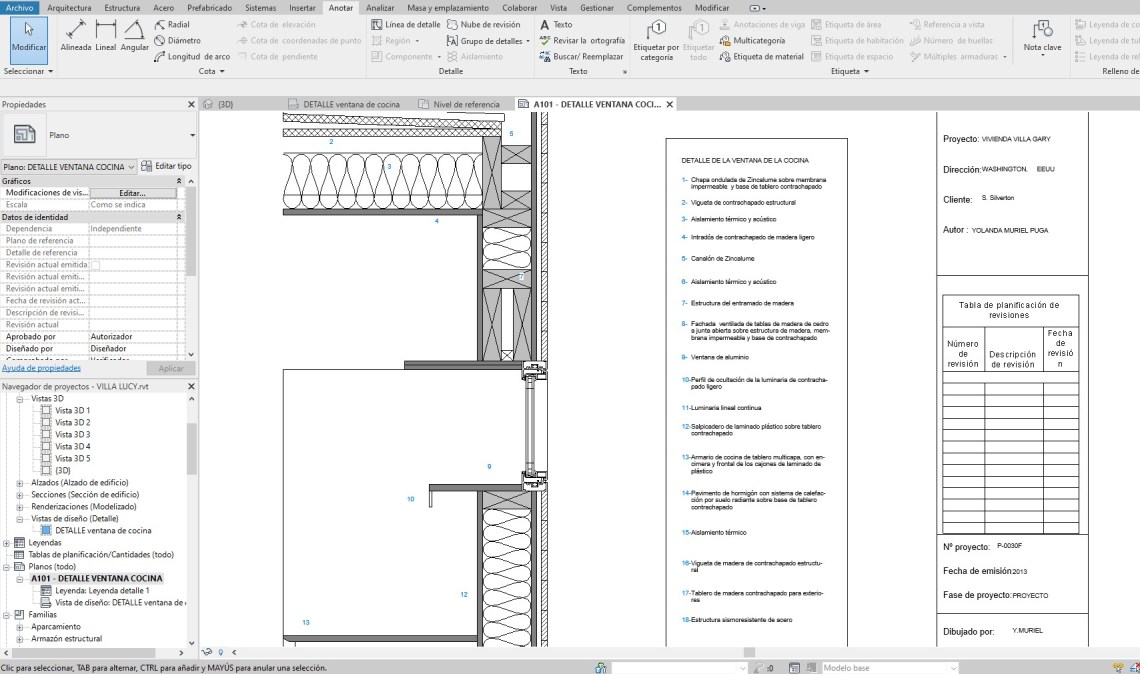

Los componentes de detalle son muy útiles para crear Planos-Vistas de detalle. A continuación se muestra el ejemplo de un detalle de ventana de cocina de una vivienda unifamiliar de estructura de madera realizado con Componente de detalle.

6455

6456

6457

6458
