Continuando con el artículo REVIT ARCHITECTURE (836) – Familias (107) Ejemplos de familias cargables (3) Camino del recorrido (cálculo recorrido de evacuación) (1) en relación a Camino de recorrido para realizar recorridos de evacuación en la documentación Gráfica de Seguridad en caso de incendio, se va a explicar la opción existente en el Reproductor de dynamo de Revit, llamada Calcular la distancia de salida más larga.

Esta opción se encuentra en Gestionar – Programación visual – Reproductor de dynamo. Seleccionando la misma, se accede a un cuadro de diálogo independiente, llamado Reproductor de dynamo, con herramientas que analizan el recorrido de evacuación.

En este cuadro existe una opción llamada Calcular la distancia de salida más larga, que permite analizar dos salidas de evacuación, o bien crear un recorrido de evacuación desde el punto más lejano de la habitación o espacio, hasta la salida de evacuación más próxima. Si se seleccionar el símbolo de triángulo (reproducir) se accede a otro cuadro de diálogo, llamado Reproductor de dynamo.

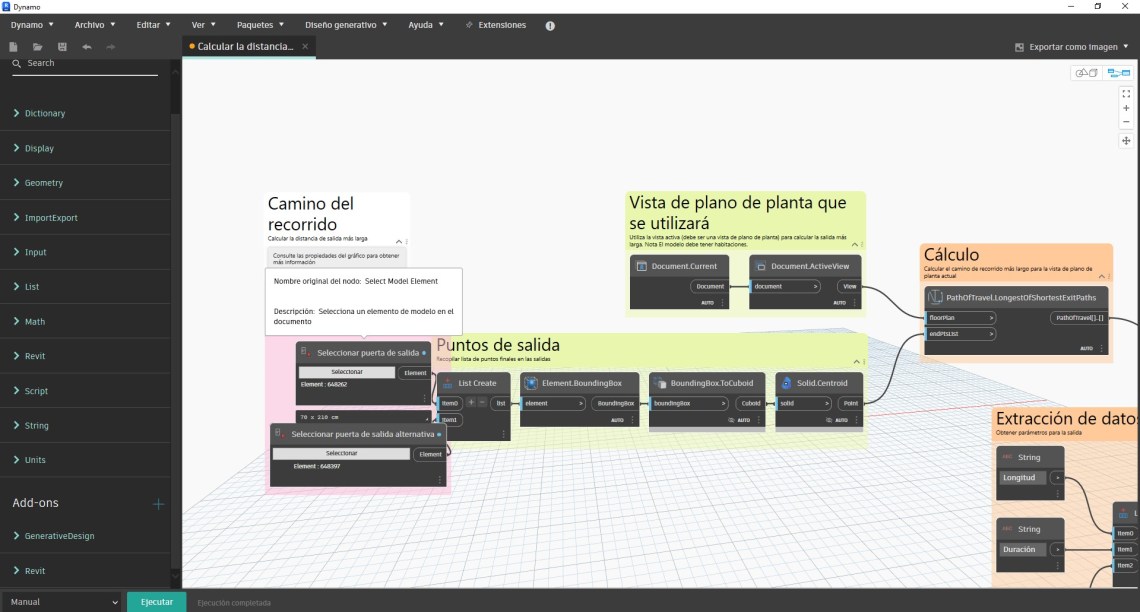

En nuestro ejemplo se ha seleccionado dos salidas, clicando en el botón Seleccionar y seleccionando cada salida de evacuación en el área de dibujo de Revit. Opciones de Entradas, Seleccionar puerta de salida y Seleccionar puerta de salida alternativa. De esta forma, una vez seleccionadas las dos salidas estas opciones pasan de tener un icono de triángulo amarillo a un símbolo de check-list de color verde (indicativo de que se ha seleccionado un elemento).

Otro ejemplo es el siguiente:

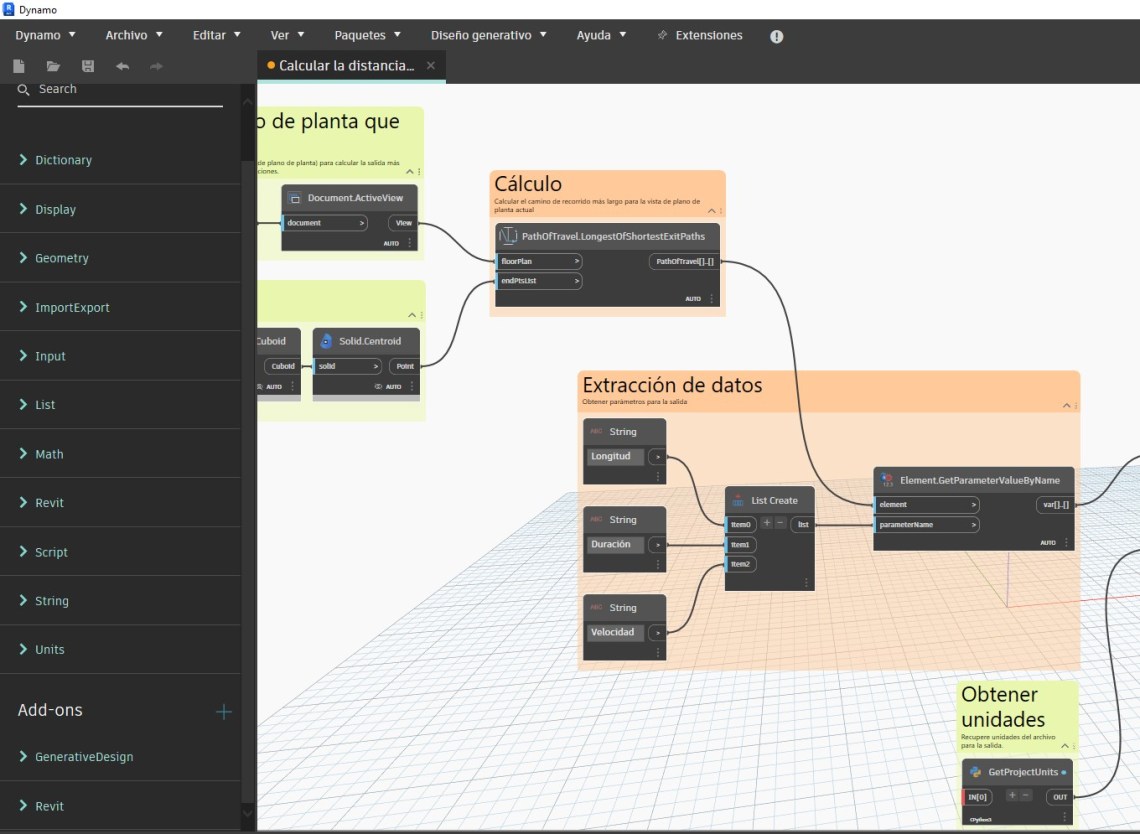

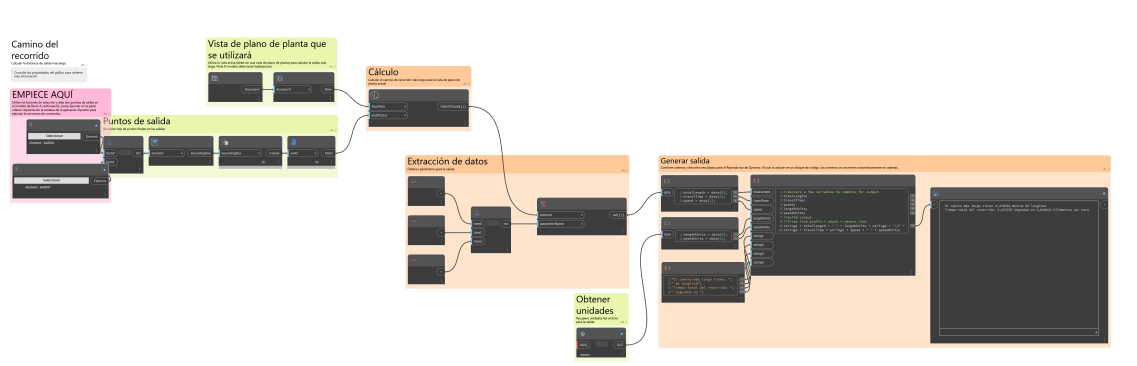

Este sería el proceso de salida de datos en Dynamo del ejemplo anterior, en su espacio de trabajo:
