Por medio de la herramienta Mostrar obstáculos se puede obtener los elementos del modelo que en una Vista son obstáculos, para un análisis de recorrido de evacuación.
El procedimiento para ver los Obstáculos en una Vista es el siguiente:
- Para acceder a la herramienta Mostrar Obstáculos, se ha de seguir la ruta Analizar – Análisis de rutra – Mostrar obstáculos.

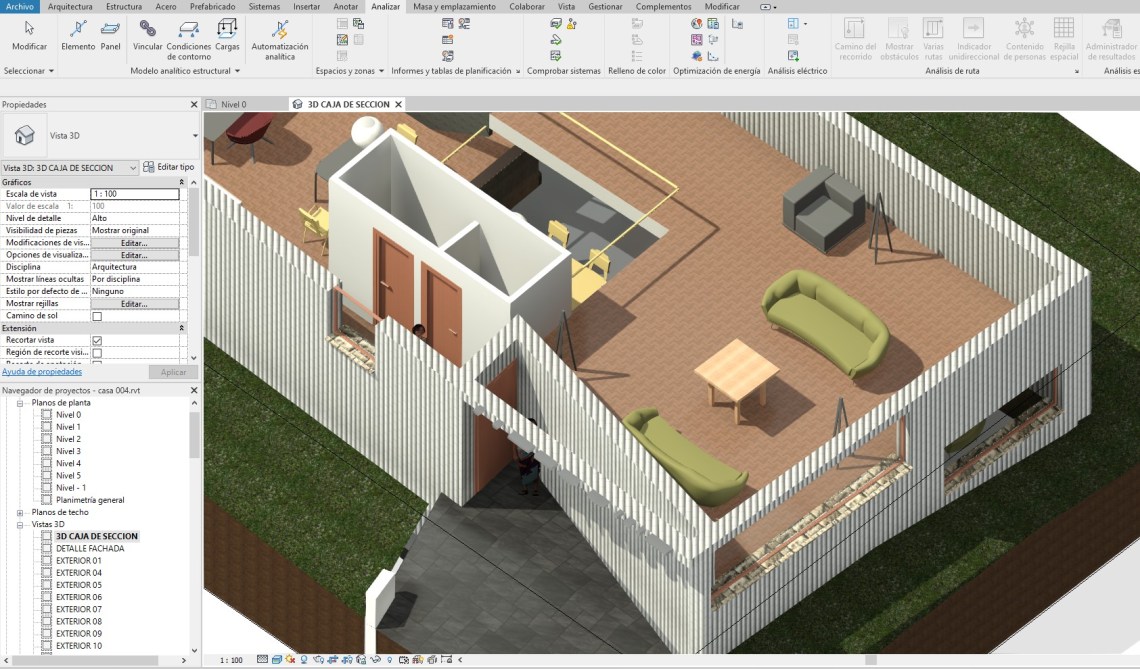

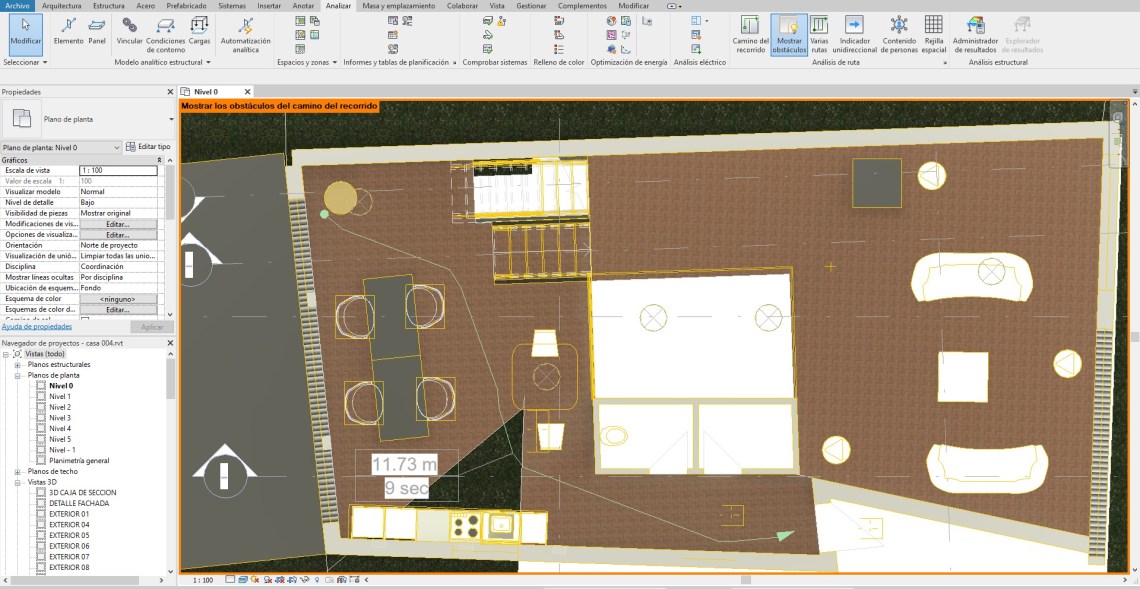

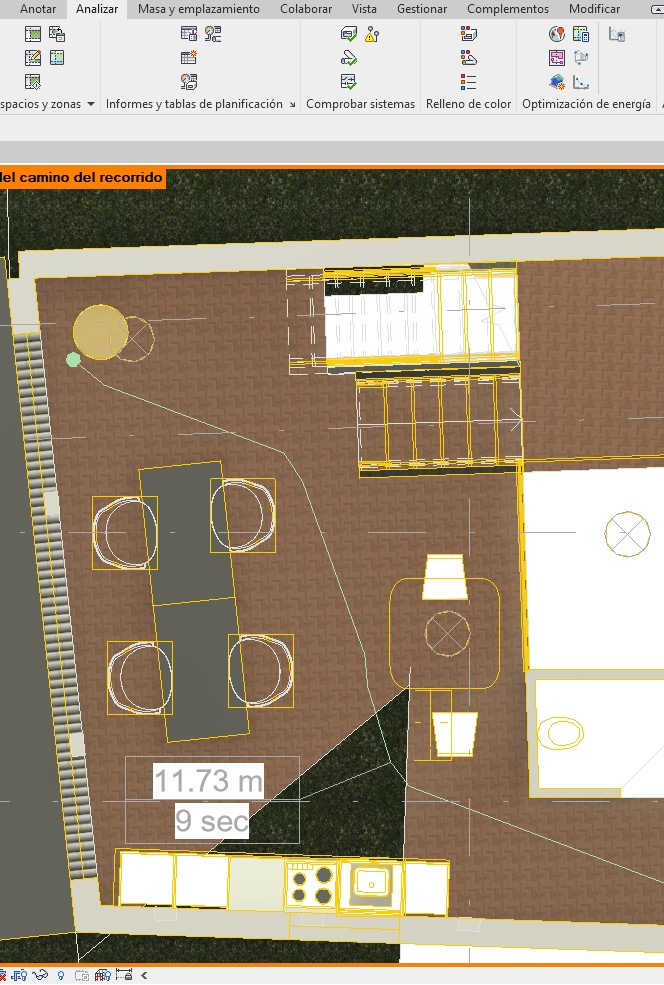

Se accede al espacio de trabajo de Mostrar obstáculos, rodeado por una línea perimetral de color naranja informativa de que nos encontramos en dicho espacio de trabajo. Todos los elementos del Modelo considerados Obstáculos se presentan con una línea de color.
Si la Vista tiene resultados de análisis no se puede activar la herramienta Mostrar obstáculos. En este caso, se tendrá que cerrar los resultados de análisis o bien duplicar la vista sin estos resultados.

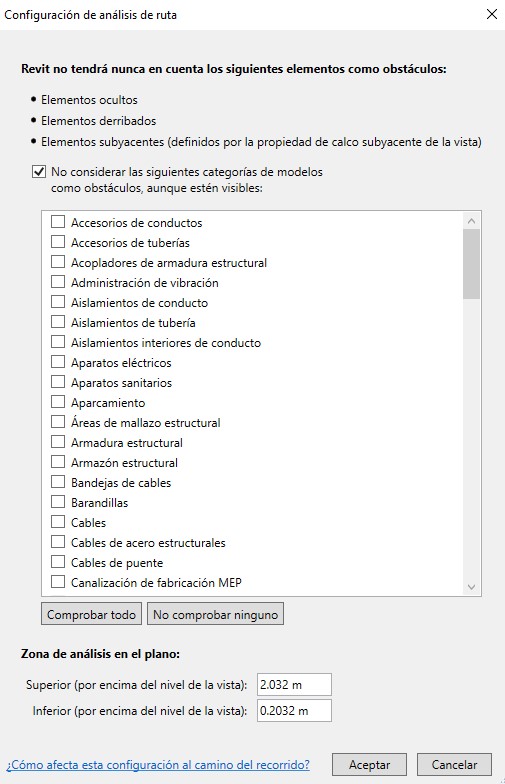

Con el cuadro de diálogo de Configuración de análisis de ruta, se puede determinar las Categorías de modelo que no son Obstáculos, aunque sean visibles en la Vista. Revit no tiene en cuenta como Obstáculos los elementos ocultos, los elementos derribados y los elementos subyacentes (definidos por la propiedad de calco subyacente de la vista), tal y como indica el propio cuadro de diálogo Configuración de análisis de ruta.
En este cuadro de diálogo también se puede establecer los valores de la Zona de análisis en el plano (altura), definiendo el nivel superior en relación al nivel de la vista y en nivel inferior, también en relación al nivel de la vista (gálibo vertical donde el programa considera y detecta obstáculos).

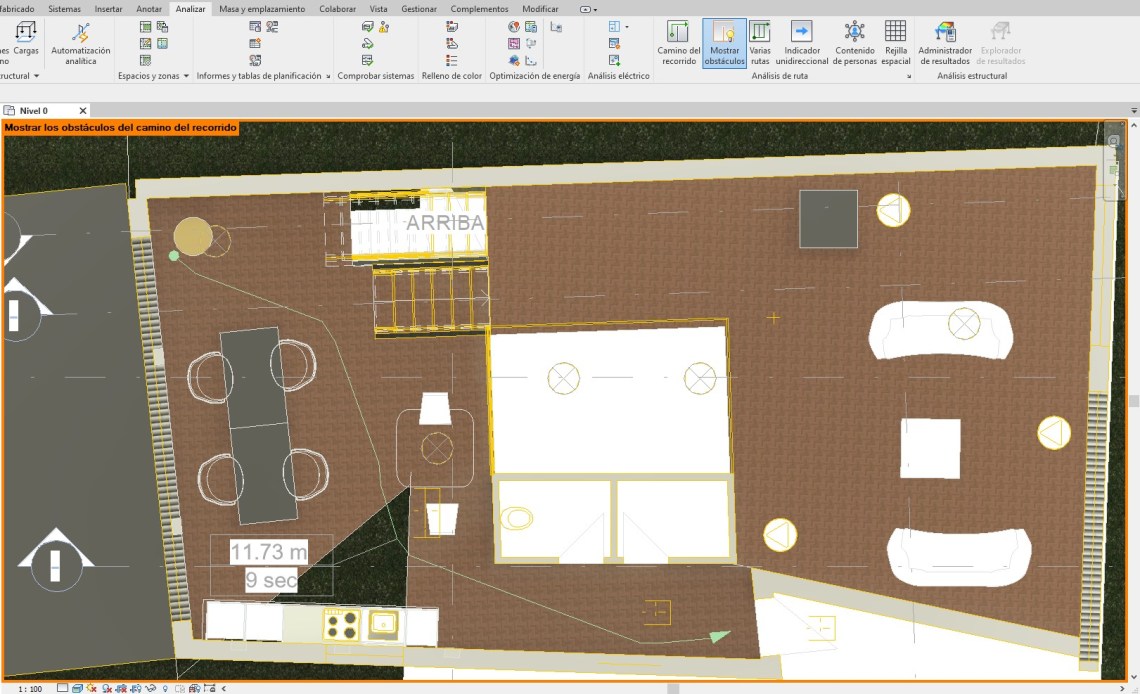

En el siguiente ejemplo se ha seleccionado la Categoría Mobiliario como categoría a no considerar como Obstáculo, de forma que cuando se realiza el análisis de obstáculos el mobiliario no aparece en línea de color, ya que no es obstáculo.

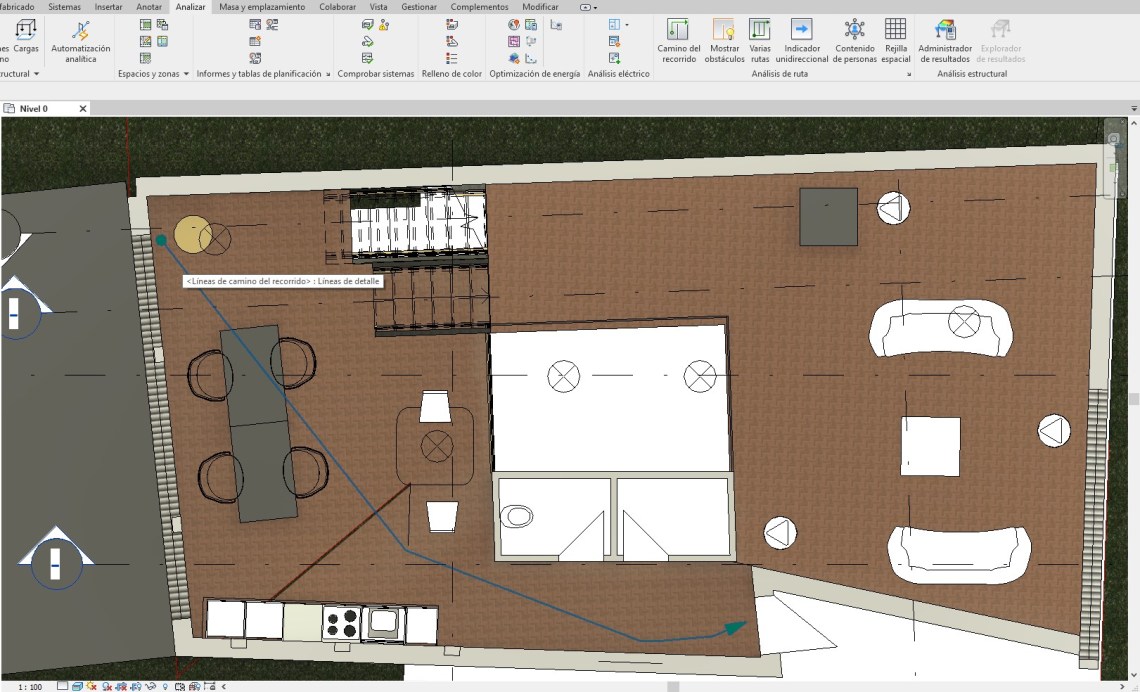

Si se realiza el recorrido de evacuación en este caso, el resultado es el siguiente, sin tener en cuenta el mobiliario:
