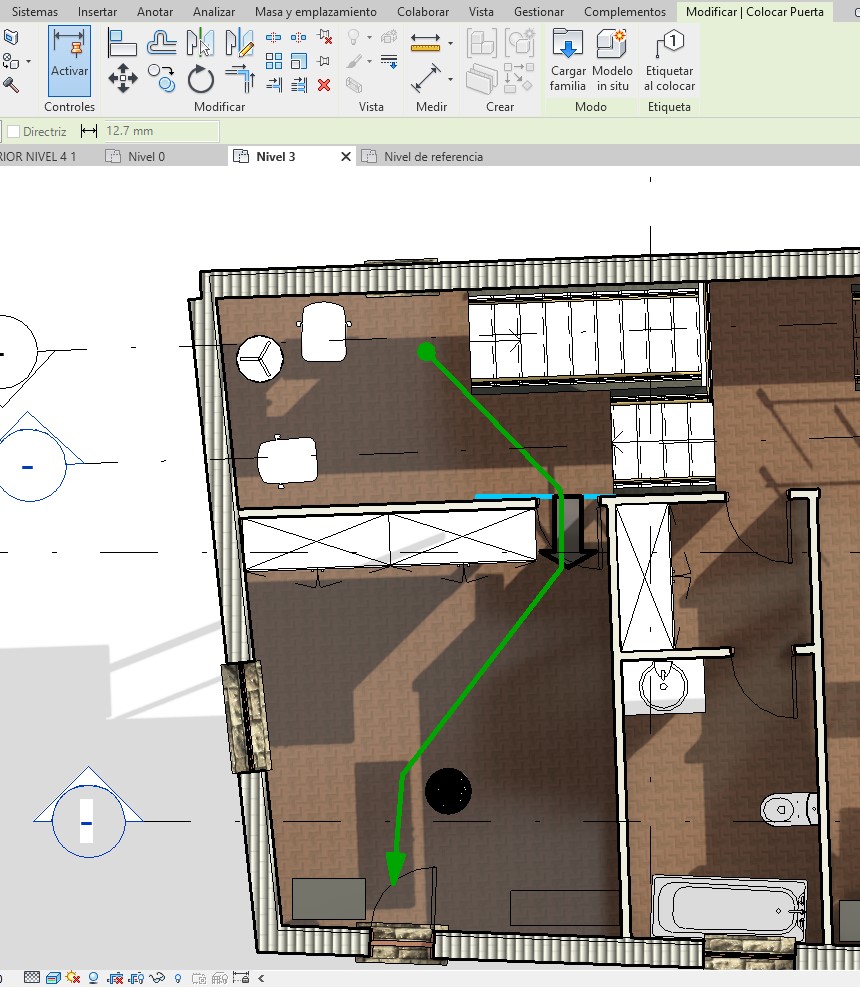

Los Indicadores direccionales son una Familia de indicadores direccionales por medio de los cuales se determina una dirección de la ruta. De esta forma, cuando Revit realiza el cálculo de la ruta, el camino de recorrido de evacuación solamente pasará por el indicador unidireccional en la dirección indicada por la flecha.
Esta familia de indicadores direccionales tiene un Plano de bloqueo (línea azul), de forma que el camino del recorrido de evacuación pasa por él.
El parámetro «OneWaySign» debe establecerse en «Yes» para que incluya la familia durante un análisis de ruta.
A continuación se indica el procedimiento para emplazar en una Vista de plano del model una anotación unidireccional:
- El primer paso es abrir la Vista de plano.
- En la ficha Analizar – Kit de herramientas de flujo de personas – Indicador direcciónal, se ha de realizar clic en esta herramienta. Con la barra espaciadora del teclado se puede rotar el indicador unidireccional a medida que se emplaza en el modelo.

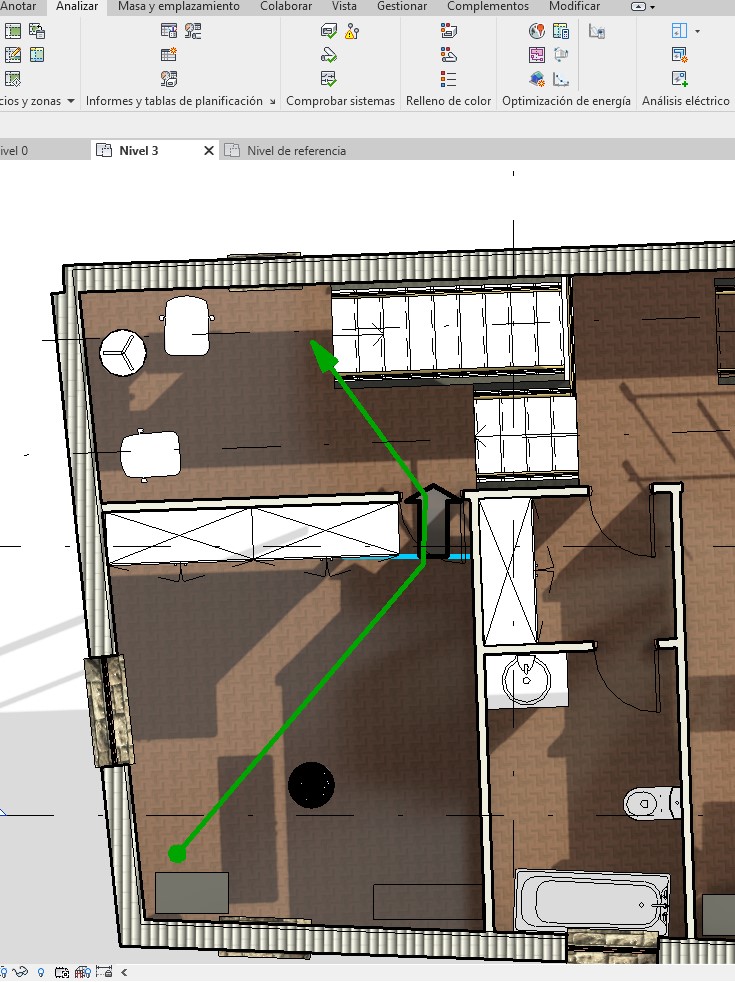

Cuando se ha instalado el indicador, se puede seleccionar el mismo y utilizar los pinzamiento de forma, modificando el indicador (el elemento de bloqueo del camino del recorrido (línea azul)).
