La familia de puerta llamada ADA_Single_Flush.rfa, es un ejemplo de familia de puerta que utiliza Líneas simbólicas, Estrusiones y Restricciones, para añadir prestaciones a la puerta.
Las Líneas simbólicas representan espacios libres de obstáculos, requeridos por la normativa de accesibilidad. En función de la normativa de cada país, esta dimensión y características del espacio puede variar. Esta familia representa las dimensiones del espacio requerido por accesibilidad en Estados Unidos, pero cada usuario puede realizar un espacio con las dimensiones requeridas en función de la ubicación geográfica del Modelo. Segun Estados Unidos las dimensiones requeridas para el minusválido en hueco de paso son las siguientes:
En el caso de España, la normativa de aplicación a nivel estatal es el Código Técnico de la Edificación CTE-SUA9, y a nivel local la normativa de accesibilidad que corresponda, siempre se aplicará el valor más restrictivo, que garantiza el cumplimiento de todas las normativas que son de aplicación.
Así mismo, existe una Guía de accesibilidad Guía técnica de accesibilidad en la edificación, donde de una forma justificada según el comportamiento y necesidades del misnuválido, se indican requisitos a cumplir y sus valores. En el caso de Hueco de paso, que ha de permitir el tránsito seguro y cómodo del minusválido a través de él, se indica las dimensiones mínimas del hueco de paso con altura libre mínima 2,10 metros y anchura libre mínima de 85 cm. El espacio libre previo al hueco ha de permitir a los usuarios con silla de ruedas realizar las maniobras necesarias para acceder al hueco de paso. Cuando la aproximación se realiza de forma lateral el espacio libre mínimo será AxB= 105cmx150cm, siendo A la dimensión perpendicular al hueco y B la dimensión paralela. Una aproximación frontal requiere un espacio libre mínimo AxB = 120cmx105cm.

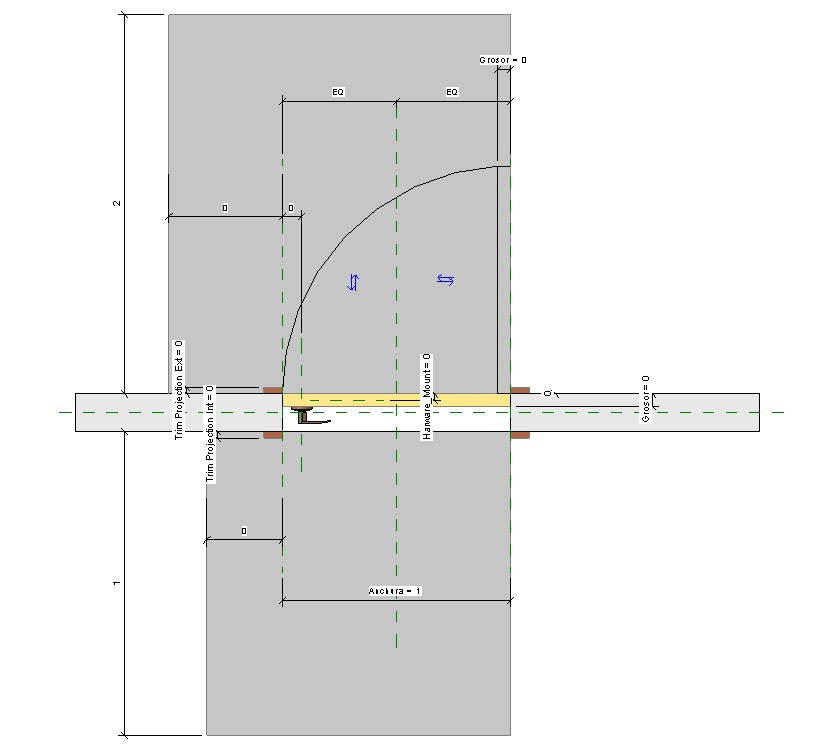

Estos espacios libres necesarios por accesibilidad de las puertas, se realizan con Líneas simbólicas. Esta Línea simbólica tiene un estilo de línea invisible, de forma que cuando la puerta se instala en el modelo no se ven. Si se mueve el cursor del ratón por encima de ellas, se puede apreciar estas Líneas simbólicas.
Puerta situada en el Modelo.
Al situar el cursor encima de la puerta se puede ver las Líneas simbólicas que representan el espacio libre necesario por accesibilidad.
Para verificar en 3D que estas puertas cumplen los requisitos de espacio libre por accesibilidad, en Vista 3D de esta familia se puede ver una extrusión que corresponde a este espacio libre por accesibilidad, restringida y que permite a la herramienta Comprobación de interferencias verificar que estas puertas cumplen los requisitos de accesibilidad.
El tirador de la puerta o maneta se realiza con una Familia anidada. Esta familia anidada tiene un parámetro de Texto de etiqueta, con el cual se puede utilizar tres tipos diferentes de maneta en la puerta.
Los tres modelos de maneta de puerta son los siguientes:
Door Thickness – Straight, con la maneta de geometría recta.
Door Thickness – Bowed, con la maneta de geometría curva.
Door Thickness – Bent, con la maneta de geometría que gira a 90º.
Estas familias de tiradores anidadas tienen parámetros enlazados con el grosor de la puerta, de forma que si este valor de grosor de puerta se modifica, la posición de las manetas también se modifica en función de la posición que les corresponde por el nuevo espesor de la puerta.
