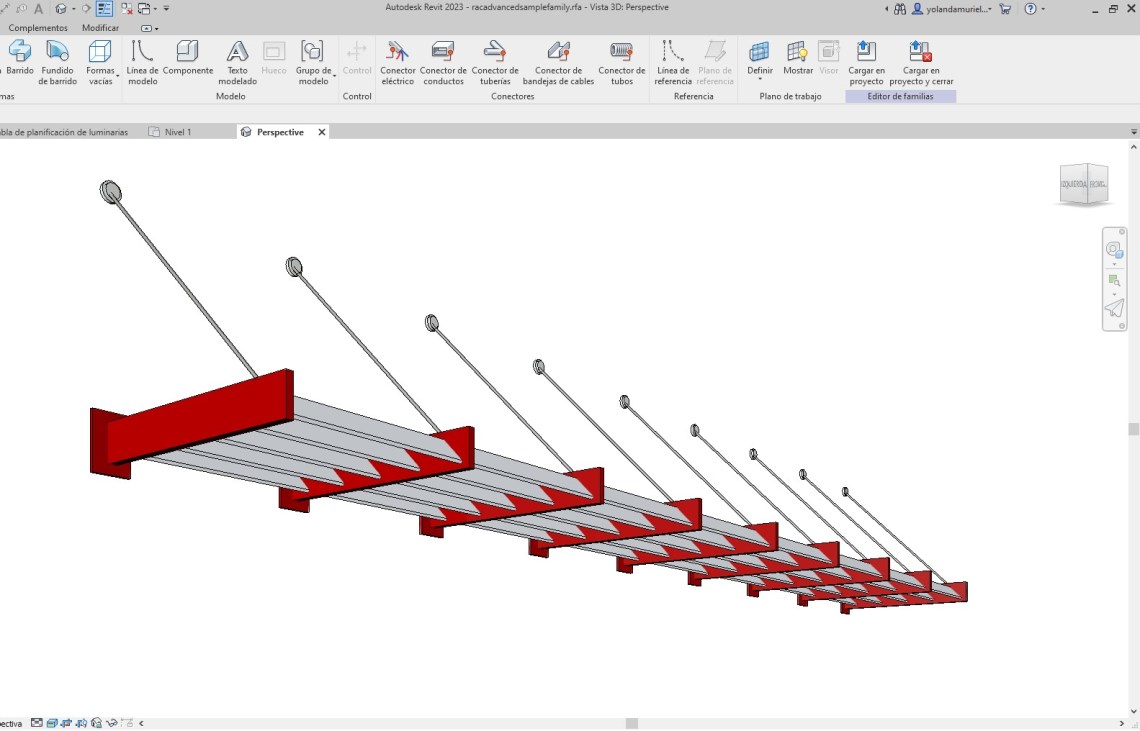

La Familia rac_advanced_sample_family.rfa, es una familia de selección doble. Tiene elementos anidados y fórmulas que controlan la geometría de los elementos.
Fórmulas de Matriz
Las matrices de una familia se controlan con un parámetro de entero. Cuando se controla la matriz con una fórmula, esta debe presentar una sintaxis que asegure que el valor de matriz siempre sea mayor que 1 (los valores de matriz siempre deben ser mayores que 1).
- El parámetro Número de soportes es una función de matemáticas básicas que obtiene el número de soportes necesarios de acuerdo con la información de espaciado y la longitud total del elemento de sombreado.
Number of Supports
|
(Length/Max_Support_Spacing)+1
|
- Número de lamas obtiene un valor de matriz para colocar lamas en el sombreado de acuerdo con la longitud del soporte y con el espaciado de lamas necesario.
Las dos fórmulas tienen un «+1» adicional para garantizar que el valor de la matriz siempre es, como mínimo, de 2.
Los dos parámetros son parámetros de número entero, no es necesario incluir la función de redondeo en las fórmulas.

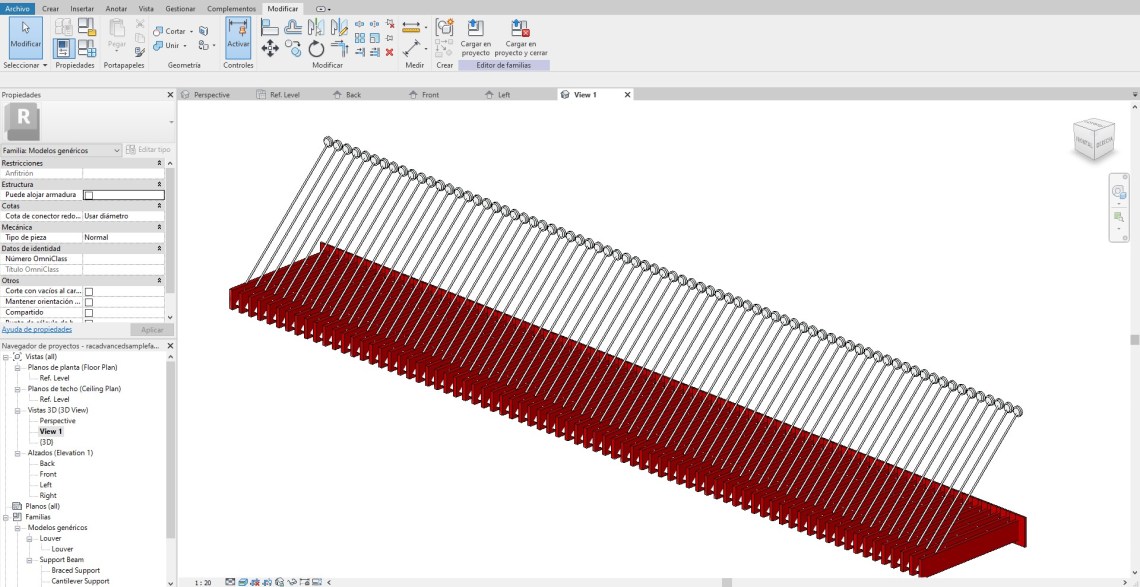

El parámetro Desired_shading, determina el porcentaje de sombra y en función de este porcentaje aparecen un mayor o menor número de lamas. En el ejemplo siguiente corresponde al valor de 75%.
