En este artículo se explicará la puerta corredera de vidrio Klein Extendo. Este tipo de puerta es un sistema de puertas telescópicas y sincrónicas que permite un hueco de apertura de hasta 5,10m con una zona de aparcamiento muy reducida.

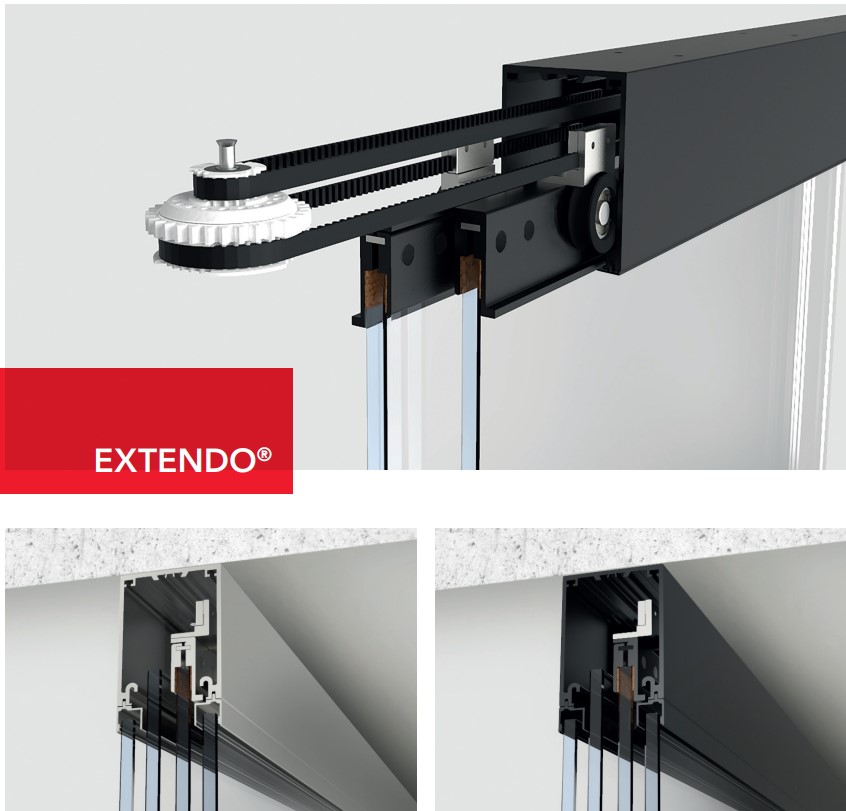

No tienen guía en el suelo. No hay mecanización de la hoja de vidrio corredera, ya que ésta se sujeta con mordazas. La Guía superior es de aluminio anodizado Silver o Negro. El espesor del vidrio es de 10 o 12 mm. Los rodamientos son de bolas para apertura suave. La guía se puede sujetar en la pared, en el techo o bien en el falso techo. Existe la posibilidad de tener dos, tres o cuatro hojas correderas de vidrio.
Las dimensiones de la guía superior son las siguientes:
La sección vertical para la solución de instalación de la Guía superior en pared sin vidrio de cristal fijo, y la instalación de la Guía superior a techo es la siguiente:
Y la sección vertical para la tercera posibilidad de combinación y sujeción que permite la puerta, como es instalación de la Guía en falso techo con puerta corredera doble de vidrio y fijo de vidrio es la siguiente:
Estas puertas permite por el tipo de solución constructiva que tienen liberar una importante anchura del hueco que cierran, como puede verse en las siguientes imágenes, en la posición en planta de las diferentes hojas de vidrio móbiles una vez todas estan plegadas o recogidas:
El archivo extensión .rvt que se puede descargar en la página web del fabricante, para este tipo de puerta corredera de vidrio presenta la siguiente Vista de planta, que puede servir para desarrollar la familia o bien a partir del catálogo del fabricante detallado, se puede desarrollar los diferentes elementos que forman la puerta y las vistas de detalle.

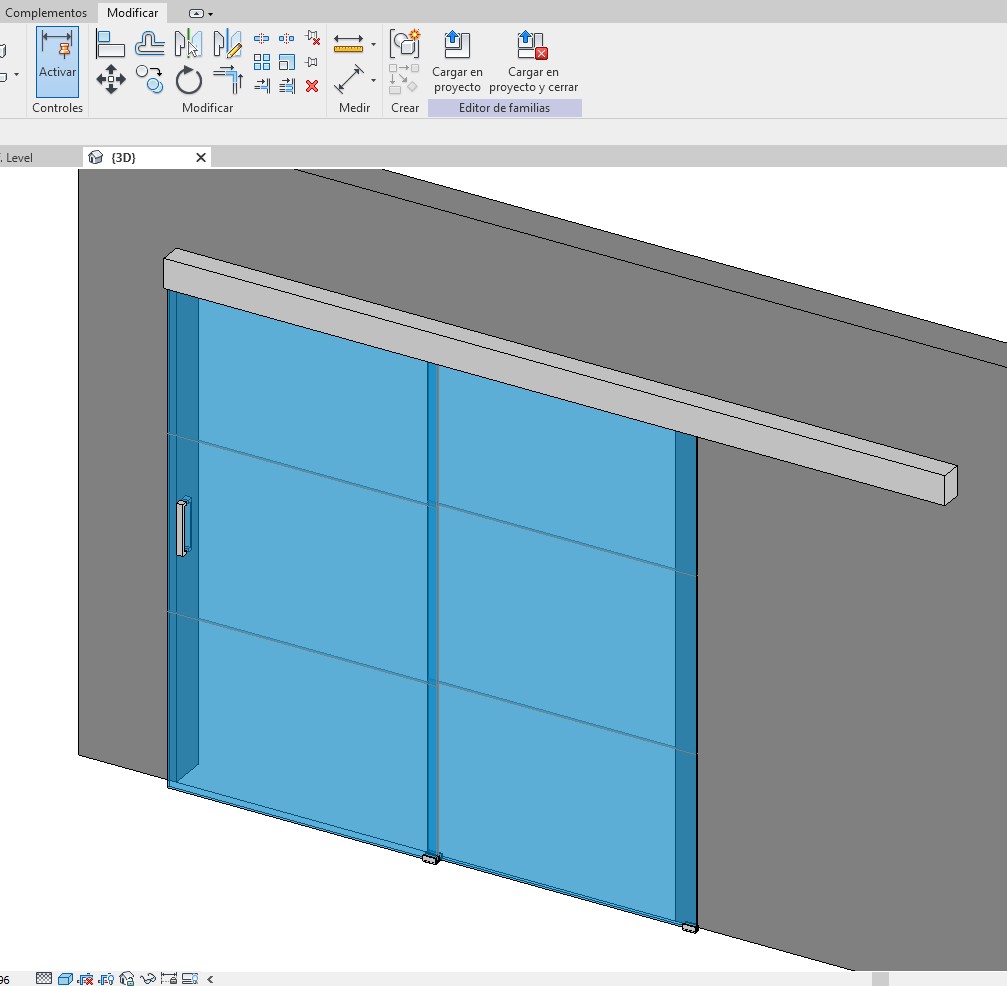

La vista en 3D es la siguiente:
La vista de sección es la siguiente:
El perfil de sección de la guía superior es un Elemento de detalle. En el archivo se pueden encontrar los siguientes elementos de detalle:
© imágenes detalles constructivos y archivo revit: Klein
