REVIT ARCHITECTURE (4) – MUROS (I)

Un muro es un elemento constructivo que se puede crear con el programa Revit, pero se ha de tener en cuenta primeramente cómo lo entiende el mismo, que no es como un conjunto de líneas paralelas, sino por un conjunto de capas de distintos materiales.

Para poder definir estos materiales, se utiliza el cuadro de diálogo Materiales de la ficha Gestionar. Además de los materiales que aparecen en este cuadro, se pueden definir materiales diferentes.

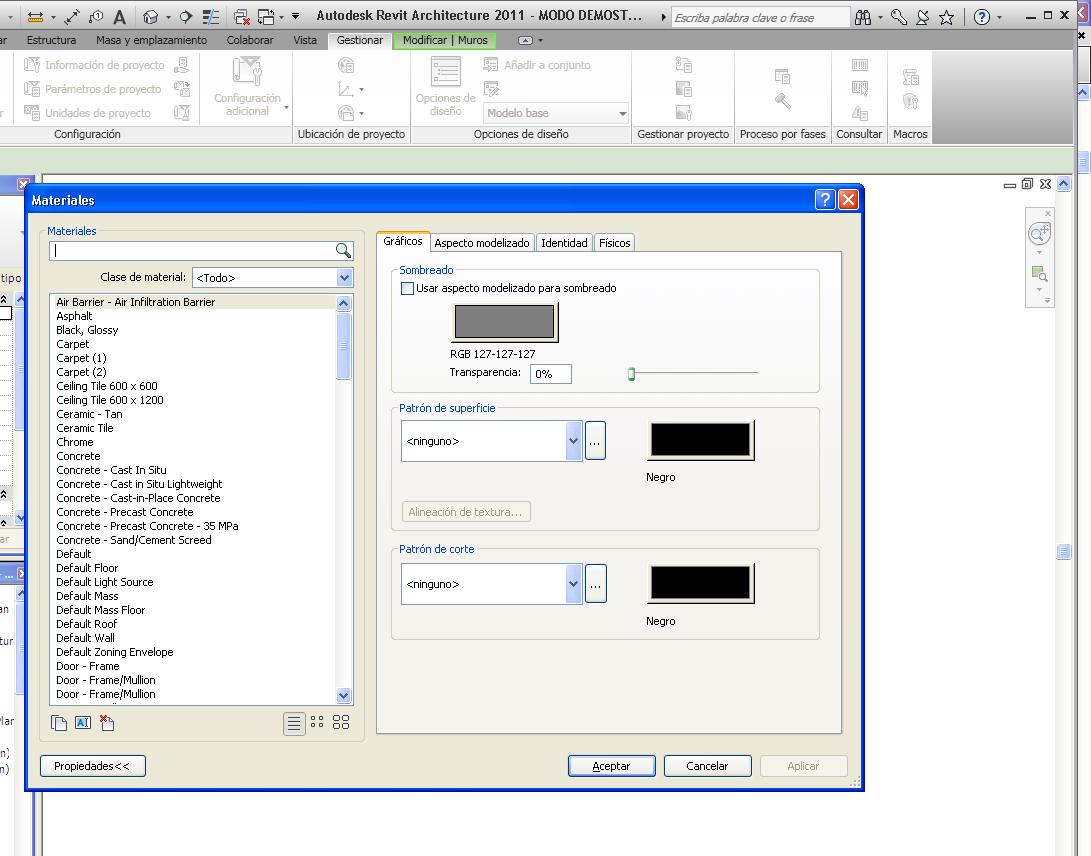

Imagen: Ficha Gestionar- materiales (muros).

Respecto las uniones de los muros, se puede conectar las capas de dos muros que se encuentran, para evitar de esta forma realizar las uniones manualmente. Esto por ejemplo se puede aplicar a dos muros estructurales que se encuentran, enlazando sus capas y dejando sin hacerlo para las capas de acabado.

Para acceder a las propiedades de cada capa de muro se ha de ir al cuadro de diálogo Propiedades de tipo.

Imagen: En propiedades – editar tipo – Propiedades de tipo

 A este cuadro se accede desde Propiedades de ejemplar, y una vez dentro de este cuadro, se ha de ir a Editar tipo, donde se mostrará el cuadro Propiedades de tipo. Dentro de este cuadro, se puede acceder a Editar montaje, por medio de la orden Editar del parámetro Estructura. De esta forma se podrá presentar los materiales en gerarquía de forma que Revit pueda realizar correctamente las diferentes uniones.

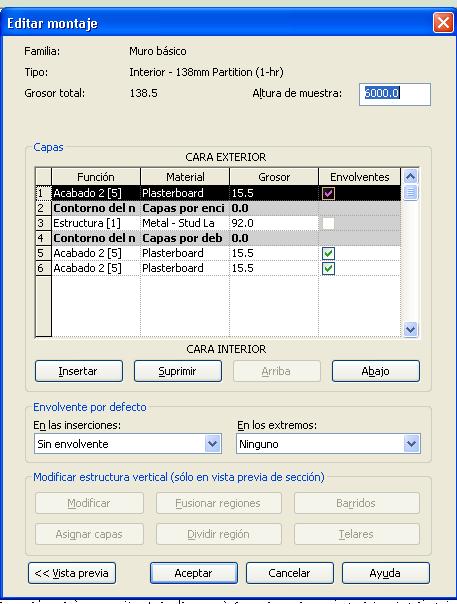

Imagen: En propiedades de tipo – editar – aparecen las capas de muro y materiales
