REVIT ARCHITECTURE (57) – CUBIERTAS (2) CUBIERTA POR EXTRUSION

Por defecto, el programa cuando dibujo líneas, las mismas son situadas en planos de planta, lo que no permite que se pueda dibujar en alzado líneas. En este caso, hay que definir un nuevo plano de trabajo, en el cual estarán las líneas que se deseen dibujar.

Con la siguiente opción se muestra el plano de trabajo: Arquitectura – Mostrar plano de trabajo.

Se va a definir un nuevo plano de trabajo, ya que los planos de trabajo actuales, son planta baja y planta primera.

204

Aparece el siguiente cuadro de dialogo, con el que se puede elegir la opción de determinar el plano de trabajo, por medio de la selección de un plano existente en el modelo.

El plano de trabajo se coloca en el plano del modelo que se selecciona (en este caso un muro vertical).

206

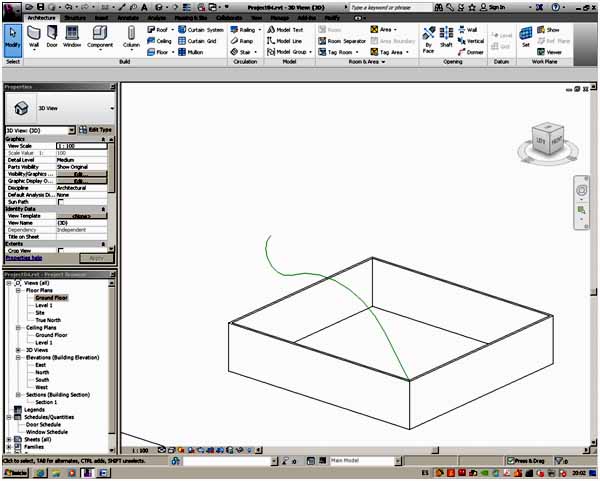

Ahora se procede a dibujar las líneas del perfil de extrusión en el modelo, las cuales no es necesario que estén cerradas. El grosor de la línea,  se va a dar cuando se elija la opción de Cubierta de extrusión.

207

Ahora se ha de ir a Arquitectura – Cubierta- Cubierta por extrusión.

Se seleccionan las líneas que se han dibujado, y se finaliza la opción. Se genera la extrusión de la línea.

Si no se ha dibujado previamente el perímetro de extrusión, se realiza el mismo una vez se ha entrado en la opción de cubierta por extrusión, definiendo primero el plano de trabajo, y con las diferentes opciones de dibujo de las que dispone esta opción, se dibuja el perímetro de extrusión.

208

La extrusión se realiza perpendicularmente al plano de trabajo elegido, en donde se encuentra la línea que se ha dibujado.
