REVIT ARCHITECTURE (58) – CUBIERTAS (3) pendientes cubierta plana

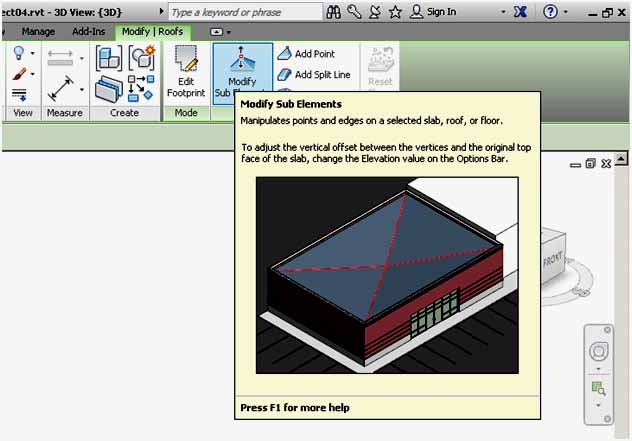

Hay que seleccionar la cubierta plana creada e ir a la opción Modificar cubierta – Modificar Subelementos.

209

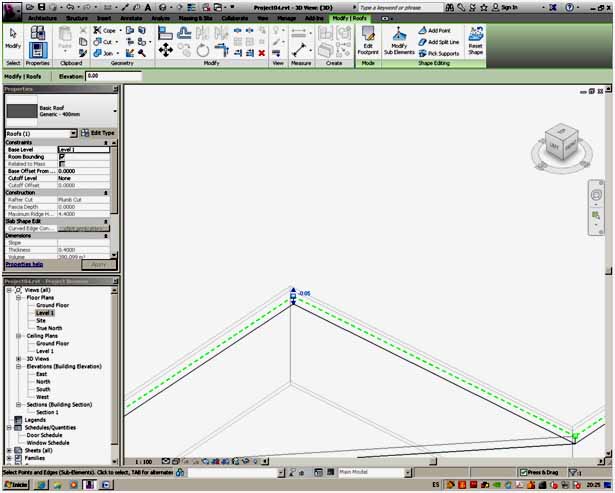

Se selecciona los puntos verdes de las esquinas de la cubierta, y a estos puntos se les da el valor negativo de nivel de bajante, de forma que se va construyendo las pendientes de la cubierta plana.

210

211

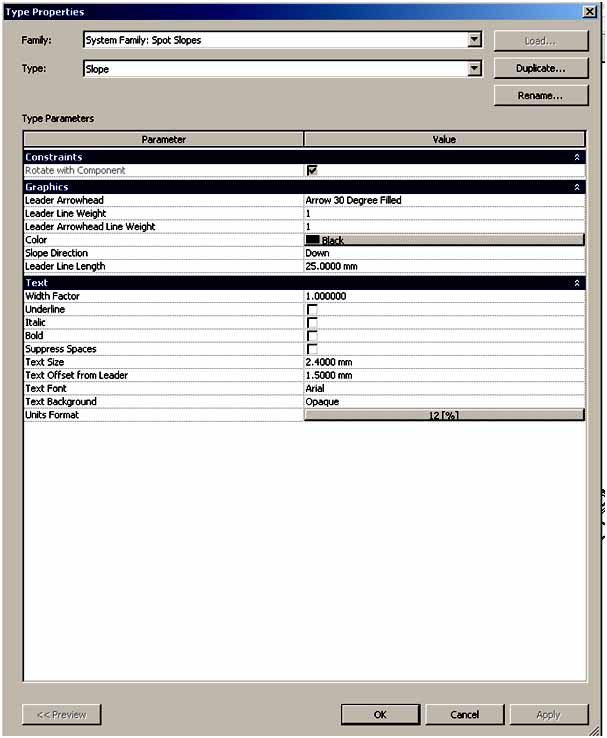

En Anotación- unidades slope, se pueden cambiar las unidades de pendiente de la cubierta de grados a porcentaje. De esta forma, se pueden dar pendientes negativas a la cubierta para conseguir la posición de los bajantes.

212
