REVIT ARCHITECTURE (65) – UTILIZAR IMÁGENES EN ALZADOS

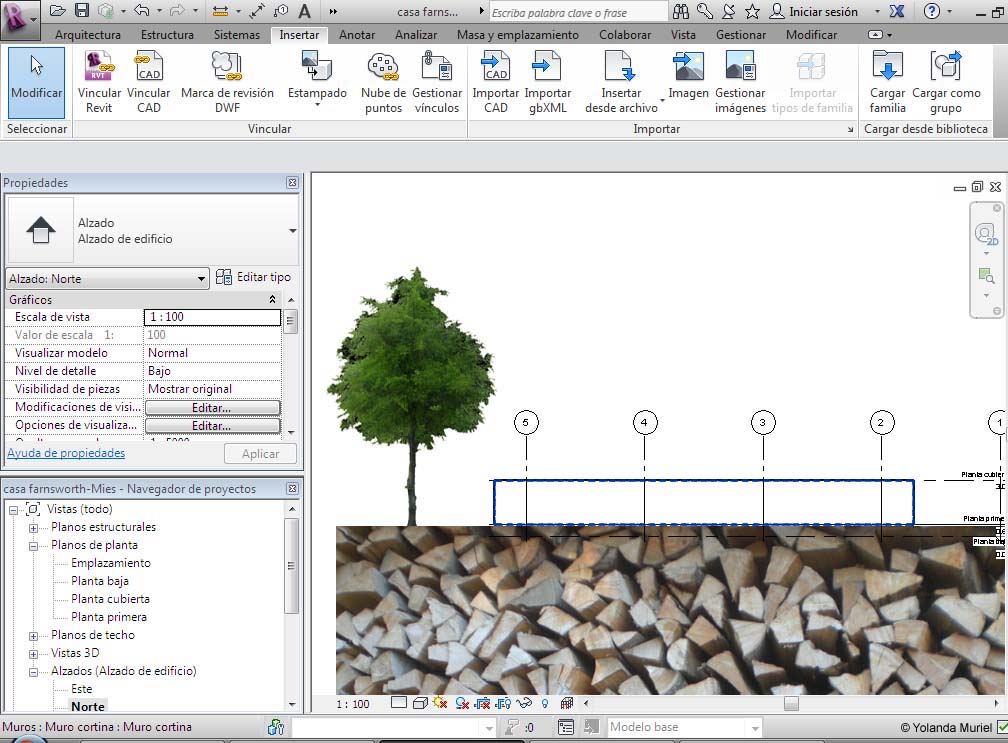

Se pueden utilizar imágenes en los modelos de Revit, y pueden ser muy útiles, por ejemplo, para los alzados. Esta imagen importada, si se selecciona, Revit permite la opción de colocar dicha imagen por delante o por detrás del modelo. Para ello hay que ir a Insertar – Imagen, y entonces con la opción que existe en la barra e herramientas horizontal superior, decidir si la imagen estará en el fondo o bien en primer plano.

Otra forma de incorporar imágenes en los modelos de Revit es utilizar el canal de transparencia que tiene el formato de imagen PNG (también podría ser con fomato GIF).Este canal permite hacer transparente la capa de fondo de la imagen en la aplicación Photoshop, y una vez se importa esta imagen a Revit, se le da la opción de Fondo, y se pueden colocar por ejemplo personas, coches, árboles… sin que el fondo de la imagen oculte una parte del modelo Revit.
