REVIT ARCHITECT MEP (72)- Instalaciones mecánicas -Conductos (3)

Cuando se dibuja un conducto en alzado o sección, para determinar la profundidad del punto inicial del conducto, hay dos posibilidades:

–       Seleccionar un conducto, accesorio o instalación mecánica existente, los cuales reciben el nombre de Conector.

–       Si no se selecciona un Conector, el programa posiciona el punto inicial del nuevo conducto con profundidad cero, es decir, en el plano de la vista (centrado respecto la etiqueta de la vista que indica la misma en planta).

–       Respecto a un conducto existente perpendicular al plano de la vista de alzado o sección, al que queremos añadir un nuevo conducto, el programa unirá el nuevo conducto al Conector que esté situado más próximo al plano de la Vista de alzado en la que se realiza el conducto, y que esté dentro del ámbito de la Vista (el límite de la Vista es el primer plano de la misma).

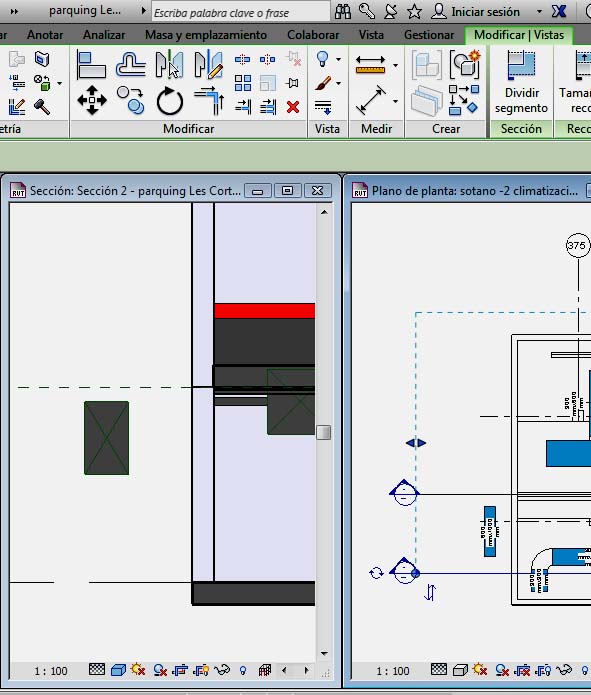

En el siguiente ejemplo, se puede ver como al dibujar el conducto en alzado, éste se ha unido al conector que está más próximo al plano de la Vista de sección, cuyo ámbito queda delimitado por la línea de puntos discontinua de color azul que se ve en planta.

288

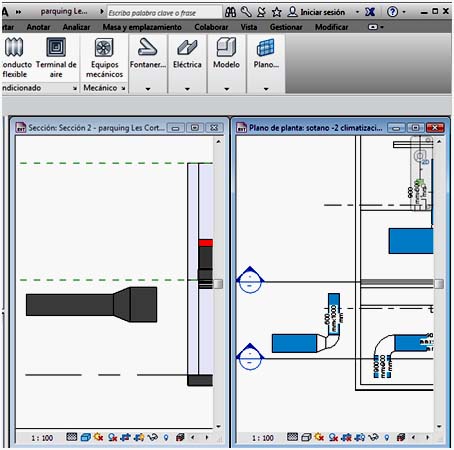

 Conducto nuevo colocado.

289
