REVIT ARCHITECT MEP (75) – Instalaciones mecánicas – conductos (6)

Si se realiza una Vista de sección que no es perpendicular a los ejes X e Y de la Vista de plano, y sobre esta sección se realizan nuevos conductos de climatización, éstos seguirán la orientación del plano de la Vista de la sección.

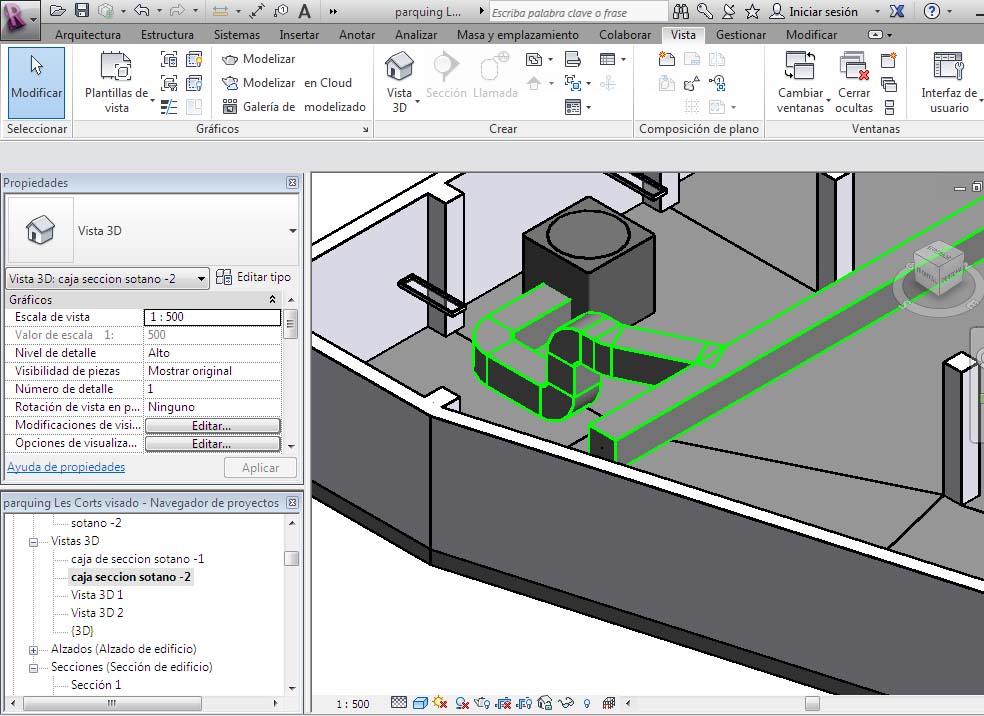

En el siguiente ejemplo puede apreciar como el nuevo conducto dibujado es paralelo al plano de la sección en que se dibuja.

295



296
