REVIT ARCHITECT MEP (74) – Instalaciones mecánicas – conductos (5)

Al dibujar un nuevo conducto en sección cercano al plano de la vista, se ha de tener en cuenta, que siempre se ha de dejar un espacio suficiente entre el plano de dicha vista de sección y el conector existente, donde se pueda ubicar la conexión, ya que si no existe este espacio, el plano de la vista de Sección se desplaza.

292

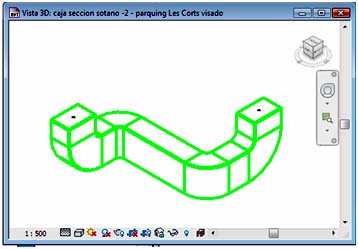

En el caso de que se quiera conectar a un sistema de conductos existentes, que son perpendiculares al plano de la vista de sección o alzado, un nuevo conducto vertical, el programa conectará este nuevo conducto al conector abierto más próximo al plano de la vista de alzado o sección, y en el caso de que no exista conector abierto, el programa posicionará el nuevo conducto en la intersección del plano de la vista de sección o alzado con el conducto existente.

293



294
