REVIT ARCHITECT (80) – Escaleras (5) – Por componentes

Realización de una escalera con la herramienta Escalera por componente

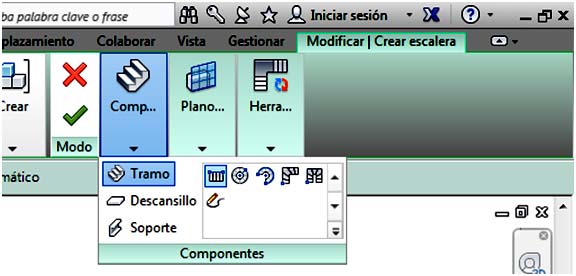

En Arquitectura – Escalera – Escalera por componente, se encuentra esta herramienta que construye la escalera con unas zancas independientes de los escalones.

312

















Los tipos de tramo que permite realizar son tramo recto, tramo en espiral, tramo en L con escalones compensados y tramo en U con escalones compensados. También permite realizar un descansillo personalizado y definir las zancas perimetrales.

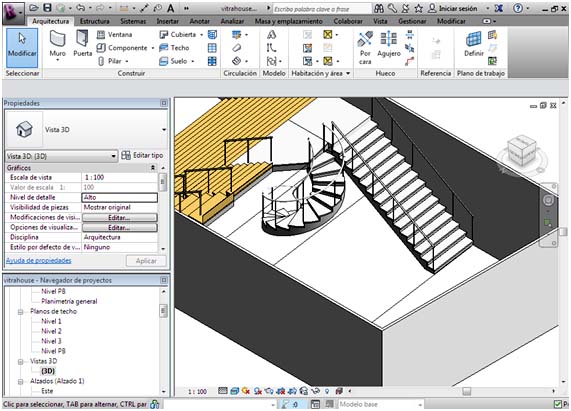

Con esta opción por tanto se pueden realizar escalera en espiral de una forma ágil, como la que se puede ver en el siguiente ejemplo.

313

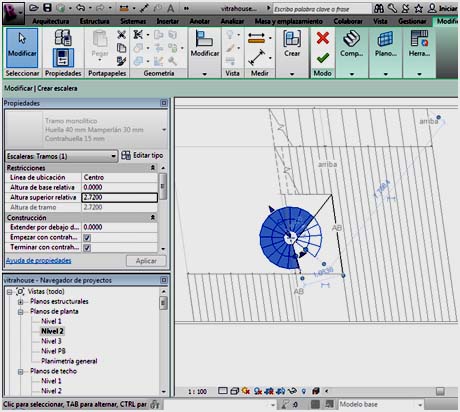

Este tipo de escalera creada con esta herramienta permite la modificación posterior al seleccionar la misma (en modo boceto), de la anchura y la longitud y recorrido del tramo, así como de la posición, por medio de las flechas azules que aparecen en varias direcciones.

314

























Hay que tener claro cual es la diferencia entre la escalera realizada con la opción Boceto (elemento de una sola pieza), y la realizada con la opción Componente, que trata las zancas como independientes respectos los peldaños, lo que permite poder modificar el estilo de zanca una vez creada la escalera, seleccionando la misma, y por medio del cuadro de Propiedades, Editar tipo, acceder a la opción de zancas, y cambiar las mismas.

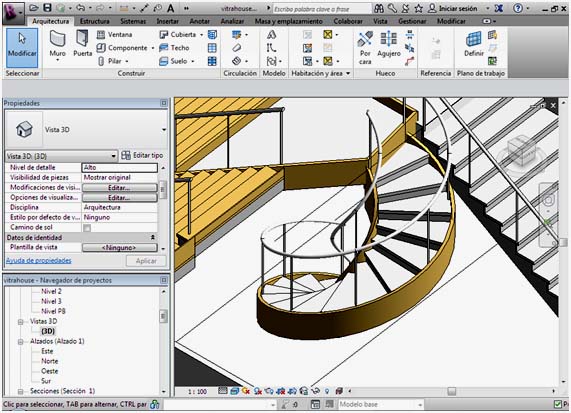

Por ejemplo, en la siguiente escalera nos encontramos que tiene un tipo de zanca, que termina por encima del escalón, y se desea que la zanca quede enrasada con el escalón.

315

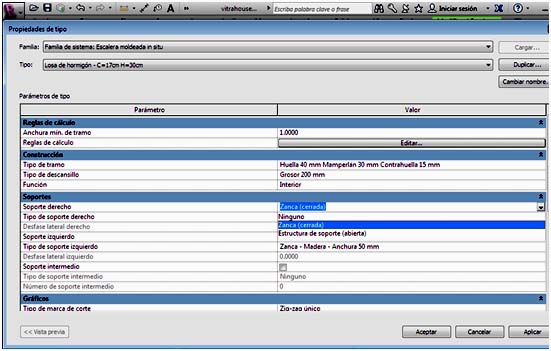

La seleccionamos y accedemos al cuadro de Propiedades de la escalera. En la opción Soportes, se cambia Zanca (cerrada), por estructura de soporte (abierta), para las dos zancas.

316

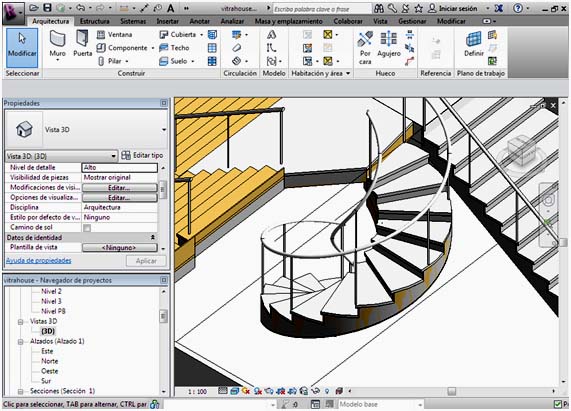

El resultado se puede ver en el siguiente dibujo. La zanca queda enrasada con el escalón.

317
