REVIT ARCHITECT (81) – Escaleras (6) multiplanta

Cuando la escalera se repite en varias plantas, las cuales tienen la misma altura, el programa permite repetir la escalera en todas estas plantas, realizando una escalera multiplanta.

Primeramente hay que tener creados en los alzados, todos los niveles en los que la escalera se va a repetir.

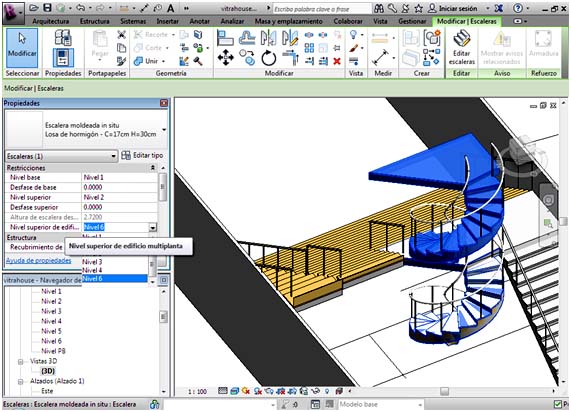

Hay que definir el parámetro de la escalera: Nivel superior de edificio multiplanta, que se encuentra en el cuadro de Propiedades de la escalera, debajo de los datos correspondientes al nivel base y nivel superior de la misma, cambiando ese parámetro al último nivel donde la escalera se repite. El programa creará automáticamente, los tramos superiores repetidos, respecto el primer tramo que aparece definido en los datos del nivel base y nivel superior.

318
