REVIT ARCHITECT (96) – Estudios solares (2). Estudios solares estaticos

Este tipo de estudio, refleja las sombras proyectadas en los volúmenes para un día, y una hora determinadas, por medio de una imagen que nos proporciona el programa.

La configuración del sol se crea para una vista. Si se quiere compartir esta configuracion del sol con otras vistas, se ha de ir al Cuadro de diálogo Configuración del sol en todas las vistas que se quiera compartir la configuración, y activar la opción Usar configuración compartida.

Para acceder a este cuadro, se puede señalar el recorrido del sol con el ratón, y entre las diferentes opciones que aparecen pulsando el botón derecho del ratón, elegir Configuración del sol (este es el caso para las vistas donde aparece el recorrido del sol). Para las vistas en las que no aparece el recorrido del sol, hay que ir a Opciones de visualización de gráficos, Iluminación, Configuración del sol.

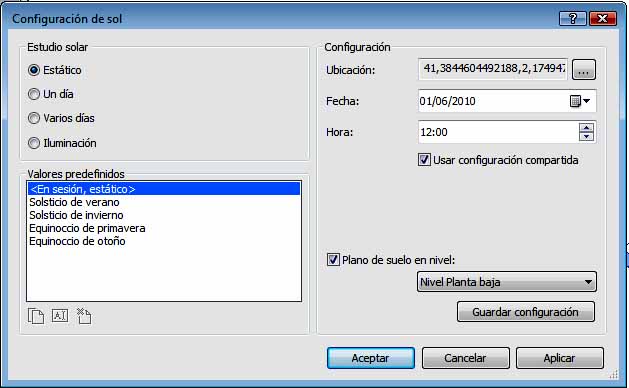

Configuración del sol
Configuración del sol

Un estudio solar estático se puede realizar mediante dos opciones: Camino del sol o Configuración del sol.

Opción Camino del sol

Previamente siempre hay que tener definido la Ubicación geográfica, tener la opción de Sombras y Camino del Sol activa.

Se clica con el ratón sobre la brújula y se elige la opción que aparece con el botón derecho del ratón Estático. La forma de Estudio solar – Estático empieza a funcionar. Los valores que se aplican en este momento, para esta forma de estudio son predefinidos (cada forma de estudio tiene sus propios valores predefinidos), y estos se pueden cambiar en otra opción que aparece con el botón derecho del ratón cuando se coloca el mismo sobre cualquier elemento del camino de sol: Configuración del sol, donde aparece el cuadro antes indicado. Se pueden guardar los valores definidos para un estudio solar, por medio de la opción existente en este cuadro Guardar configuración, de forma que estos valores son accesibles desde cualquier vista del proyecto.

Ademas de introducir los valores en este cuadro, se pueden determinar las variables del estudio solar por medio del los elementos gráficos del Camino de sol Diario. Se puede arrastrar el sol a lo largo del Camino de sol diario (cambio de hora). Para ello hay que tener en cuenta que la curva de Camino de sol esta fragmentada en horas (puntos circulares de mayor tamaño) y espacios de tiempo de 15 minutos (puntos circulares de menor tamaño, apenas perceptibles). Todos estos puntos se consideran forzado del cursor, y el sol se puede ir desplazando por ellos, hasta decidir la posición concreta del mismo.

Este mismo movimiento del sol a lo largo de puntos de forzado del cursor se puede realizar para la curva de Analema, y en este caso, no se cambia la hora sino que se mantiene la misma hora y lo que cambia es el día.

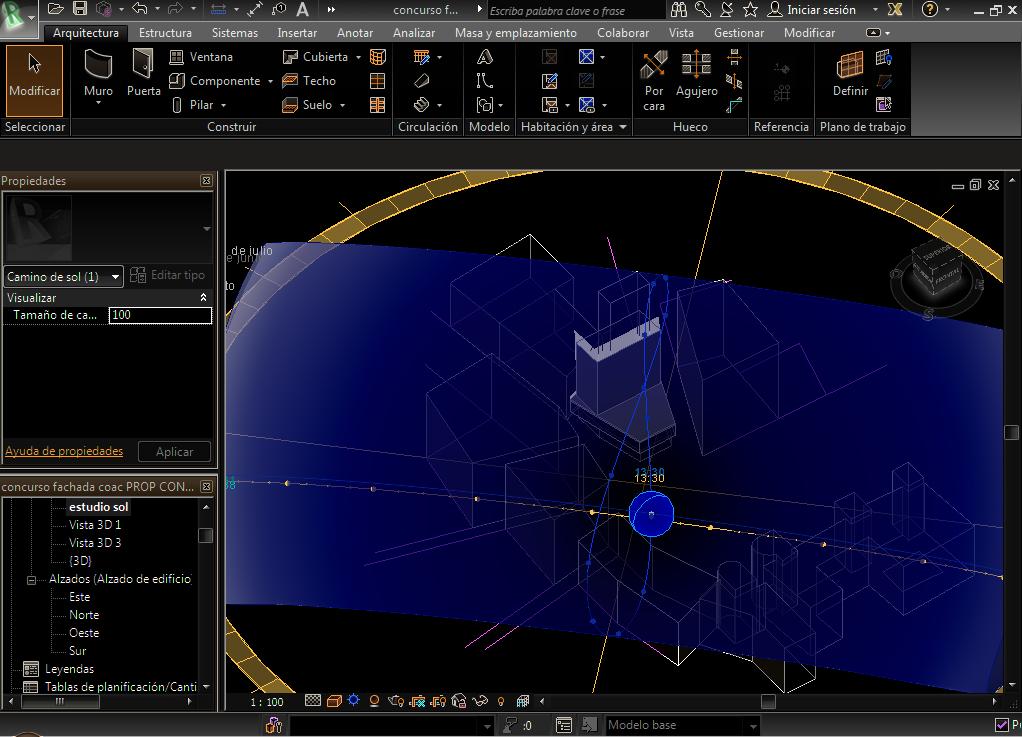

Desplazamiento del sol con puntos del forzado del cursor de la curva Analema
Desplazamiento del sol con puntos del forzado del cursor de la curva Analema

La fecha y hora que aparecen de color azul, como datos de la curva de recorrido de sol, se pueden modificar directamente, haciendo clic sobre ellos con el ratón.

Opción Configuración del sol

Se trata del cuadro Configuración del sol, las características del cual se han explicado. Bastaría añadir que existe una opción en el cuadro Plano del nivel del suelo, que se utiliza para determinar en que plano de suelo se desea que se proyecten las sombras.

Una vez determinados todos los parámetros del cuadro, se ha de indicar Aplicar y Aceptar.

Este estudio se puede Guardar o Exportar como IMAGEN.

Estudio solar
Estudio solar

Licencia Creative Commons Contenido Web de Yolanda Muriel está sujeto bajo Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.
