REVIT ARCHITECT (121) – Detalles (1) Vista de detalle

Revit permite realizar detalles de arquitectura, por medio de dos tipos de vistas: Vistas de detalle, formada por elementos del modelo de construcción o bien, Vistas de diseño, en la que el contenido no está enlazado con el modelo.

En una Vista de detalle, una parte del modelo se puede representar de una forma más detallada añadiendo información al mismo, y utilizando una escala de detalle.

La Vista de detalle se puede crear por medio de dos opciones:

Vista – Crear – Llamada.

Vista – Crear – Sección.

Una vez creada la Vista de detalle, ésta aparece en el Navegador de proyectos, en Vistas (todo), y en el grupo que le corresponda, en función de si el detalle es una Vista de planta, de alzado…

En la Vista de detalle, y en el Navegador de proyectos, en opción Visualizar modelo, se puede indicar Tramado, de forma que toda la información correspondiente al modelo, aparece tramada, es decir, de una intensidad de línea más suave, que la correspondiente a las líneas nuevas que se realicen en el detalle.

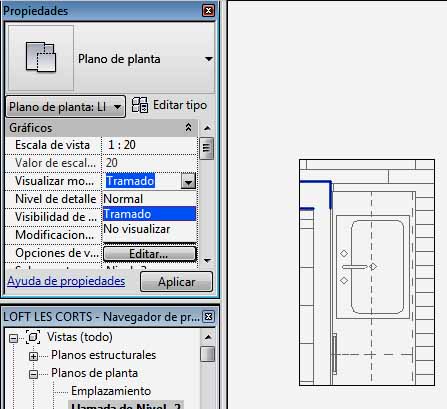

Opción Tramado de Visualizar modelo

Opción Tramado de Visualizar modelo

A partir de este momento, es cuando se puede elaborar el detalle a partir de la información del modelo (color gris), realizando las siguientes acciones:

Anotar – Detalle – Línea de detalle. Por medio de esta acción se pueden añadir líneas al detalle.

Anotar – Detalle – Región rellenada. Con ella se puede realizar rellenos de elementos como muros, con diferentes patrones de relleno que proporciona el programa. En este caso es posible que la línea que define el perímetro de relleno, sea invisible, por medio de la opción Estilo de línea que aparece cuando se entra en el modo Boceto de esta herramienta.

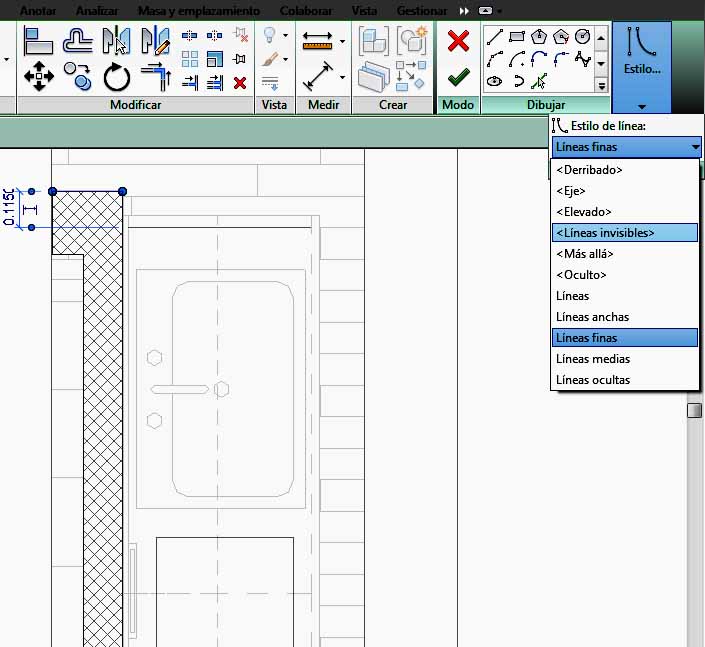

Línea invisible

Línea invisible

– Se pueden añadir Elementos de detalle, que se encuentran en la Biblioteca del programa.

– Se pueden añadir notas de texto, cotas y símbolos.

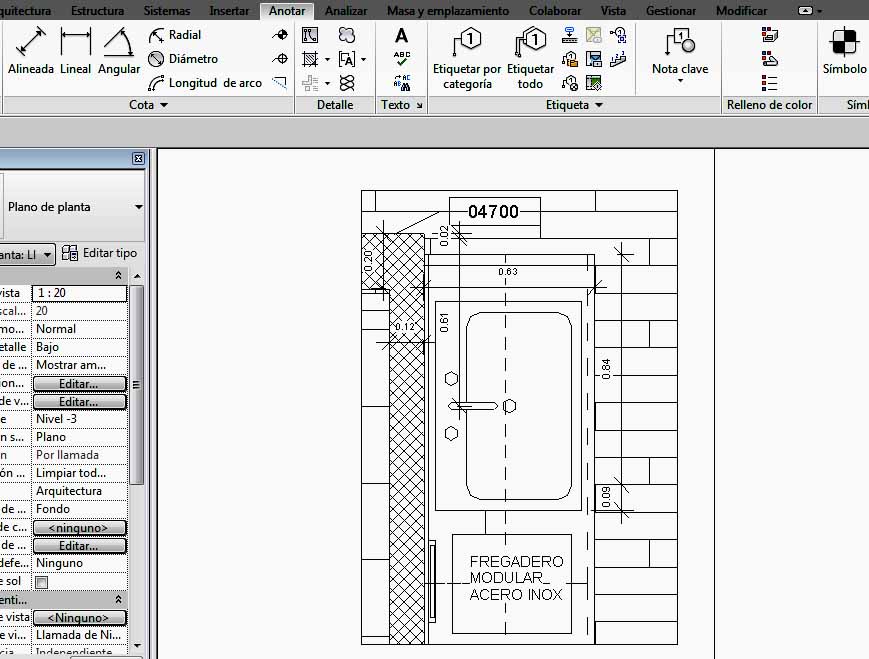

Detalle con cotas, anotaciones, ...

Detalle con cotas, anotaciones, …
