REVIT ARCHITECT (127) – Detalles (7) Familia de componente de detalle con líneas 2D

Se pueden realizar Elementos de detalle 2D (nuevos Elementos de detalle), para poder agilizar la realización de Detalles. Estos Elementos de detalle 2D se ven solamente en la Vista de diseño o Vista de detalle. Estos elementos no se ven en 3D.

Para realizar un Elemento de detalle 2D hay que crear una familia mediante la plantilla Elemento de detalle métrico basado en línea.

478

Una vez abierta la plantilla, hay que realizar el elemento de detalle con la herramienta Línea, entre los dos planos de referencia que aparecen en esta plantilla. Para las líneas, hay que definir con Configuración de visibilidad, en qué niveles de detalle estará visible la línea. El mismo caso, si se utilizan Regiones rellenadas.

En el siguiente ejemplo se ha realizado un Elemento de detalle 2D, como es una vigueta de madera, sección transversal, la cual posteriormente se ha cargado en el proyecto, en una Vista de diseño para realizar el detalle.

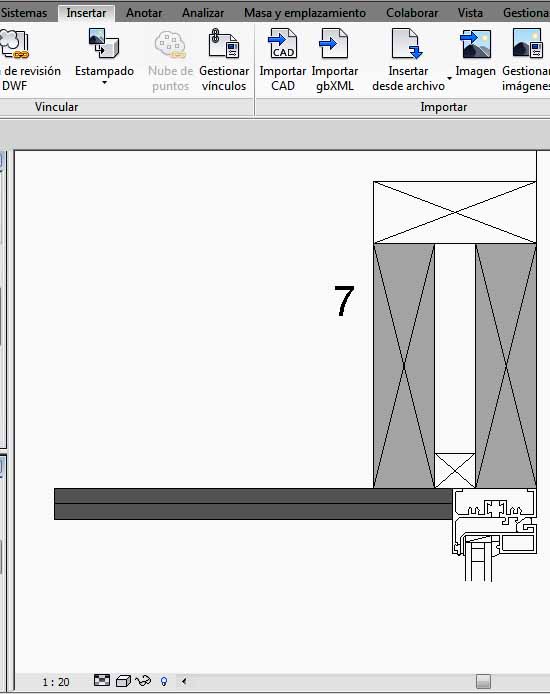

Vigas de madera sección transversal realizadas con Elemento de detalle 2D

Vigas de madera sección transversal realizadas con Elemento de detalle 2D

Otra herramienta que ayuda a agilizar los detalles es Detalle repetido, de la cual se hablará en otro artículo.
