REVIT ARCHITECT (131) – Anotaciones. Cotas permanentes (9). Líneas de referencia

Tanto las Cotas temporales como las Cotas permanentes tienen líneas de referencia. Estas líneas se pueden mover de forma que hagan referencia a otro punto de un elemento o a otro elemento del modelo.

Para ello hay que:

– En el caso de las Cotas temporales, se puede mover la Línea de referencia, bien desplazando los puntos circulares azules (Controles de referencia), o bien, utilizando la opción que aparece cuando se coloca el cursor sobre este punto azul y se aplica botón derecho: Mover línea de referencia.

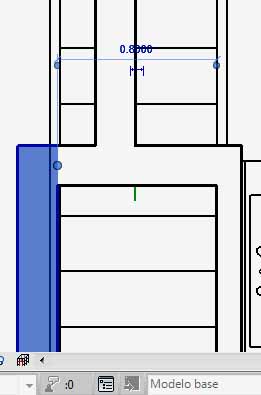

Cota temporal con línea de referencia sin desplazar

Cota temporal con línea de referencia sin desplazar

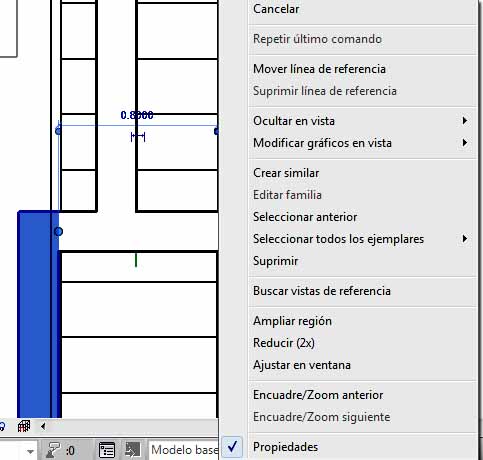

Opciones que aparecen con el botón derecho del ratón

Opciones que aparecen con el botón derecho del ratón

Cota temporal con línea de referencia desplazada a nuevos puntos de referencia

Cota temporal con línea de referencia desplazada a nuevos puntos de referencia

– En el caso de las Cotas permanentes, también se puede realizar utilizando los mismos procesos que se han indicado para las Cotas temporales. En este tipo de cotas, además del círculo azul que aparece en la parte central de la Línea de referencia, hay un círculo azul en el extremo de la misma. Este punto sirve para controlar y definir la distancia entre la Línea de referencia y el punto del referencia del elemento del modelo. Desplazando este círculo extremo se puede definir una nueva distancia entre la Línea de referencia y el punto de referencia.

Además para este tipo de cota, existe una opción muy interesante, como es Editar líneas de referencia ( hay que seleccionar la cota, y el la barra superior de opciones que aparece, hay que elegir esta opción). Se seleccionar con el cursor del ratón los nuevos puntos de referencia para la cota.

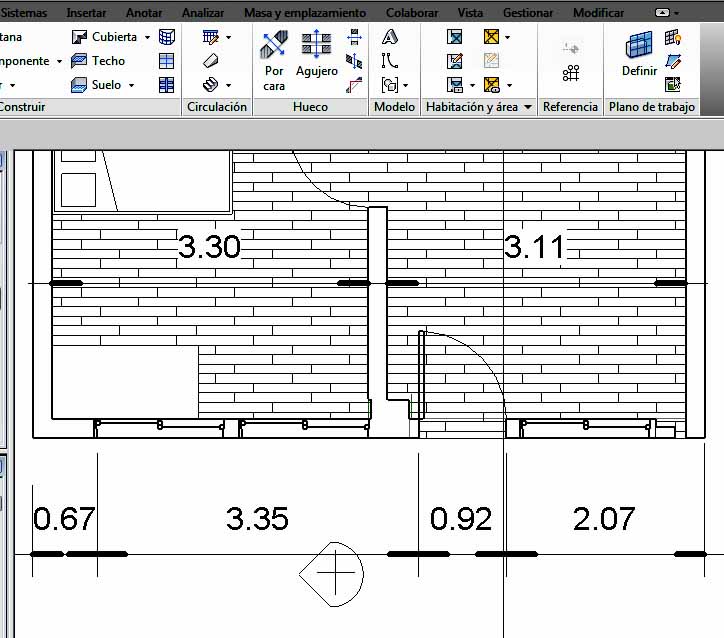

La actual línea de cotas inferior, es el resultado de aplicar la opción de Editar líneas de referencia a una única cota permanente

La actual línea de cotas inferior, es el resultado de aplicar la opción de Editar líneas de referencia a una única cota permanente

En esta caso, una vez creadas las nuevas Líneas de referencia, es posible utilizando la opción, que aparece al colocar el cursor sobre el círculo azul central de la línea y aplicar botón derecho del ratón, Eliminar líneas de referencia-.
