REVIT ARCHITECT (133) – Anotaciones. Cotas permanentes (11) Rotación cota de coordenadas de punto y cotas de elevación

Un elemento de Anfitrión basado en línea es aquel que se coloca por medio de un punto inicial y un punto final, como puede ser un muro, una viga,  un tornapuntas o una viga de celosía.

Al colocar una Cota de elevación o Cota de coordenada de punto, en este tipo de elemento cuando el mismo está inclinado, se puede elegir entre, que dicha cota se mantenga horizontal o bien, que la misma rote de forma que adquiera una inclinación paralela al elemento Anfitrión.

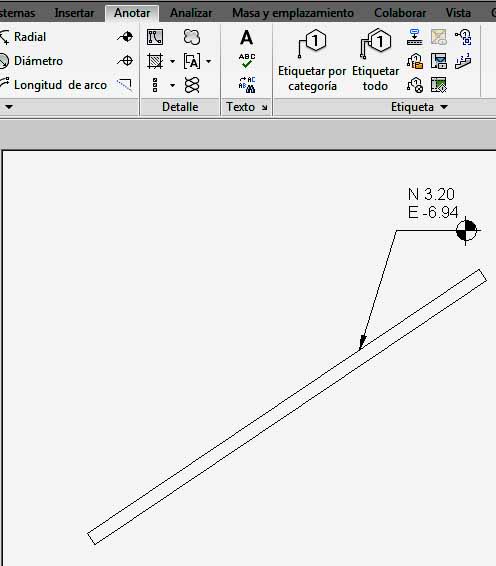

Muro inclinado con cota de coordenadas de punto sin rotar

Muro inclinado con cota de coordenadas de punto sin rotar

Para poder Rotar este tipo de cotas, hay que seleccionar primero la cota, e ir a Editar tipo – Propiedades de tipo – Restricciones , y activar la opción Rotar con componente. De esta forma la cota existente rotará para tener una alineación paralela a la que tiene el muro inclinado.

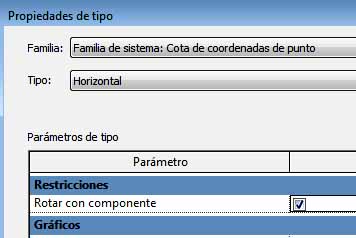

Cuadro de propiedades de tipo, opción Rotar con componente activa

Cuadro de propiedades de tipo, opción Rotar con componente activa

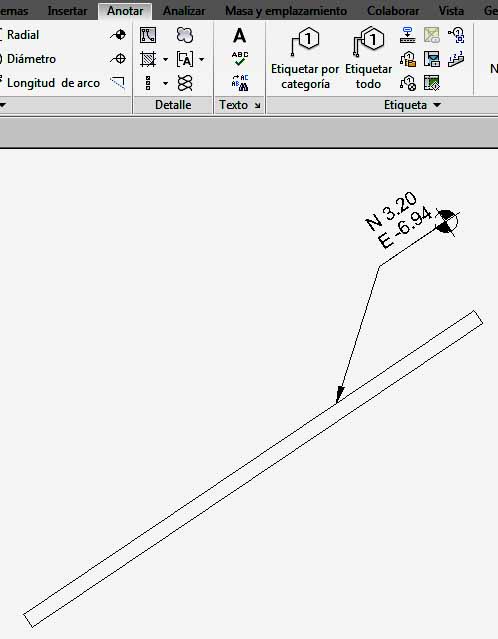

Cota de coordenadas de punto rotada, paralela al muro inclinado

Cota de coordenadas de punto rotada, paralela al muro inclinado
