REVIT ARCHITECT (134) – Anotaciones. Texto (1)

El primer concepto que hay que tener claro antes de insertar una Nota de texto, es que el tamaño de un texto se mide en espacio papel (esta medida que se indica en el cuadro de propiedades del texto es con la que el texto se manifestará en el plano), y si se cambia la escala de la vista donde se encuentra el texto, automáticamente el programa cambia el tamaño en relación con la nueva escala de vista.

Los conceptos base que hay que tener claros para una Nota de texto ( Anotar – Texto ) son:

– En la barra superior de opciones que aparecen para Texto, existe la opción Formato. Dentro de esta opción es posible, realizar el Texto sin Directriz, con Directriz de un segmento, Directriz de dos segmentos, o bien, con Directriz curvada.

– El programa permite enlazar la Directriz con el texto de varias formas: enlazar Directriz a la parte superior izquierda/derecha de la Nota de texto, enlazar a la parte intermedia izquierda/derecha de la Nota de texto, y enlazar a la parte inferior izquierda/derecha de la Nota de texto. Estas opciones también se encuentran dentro de Formato.

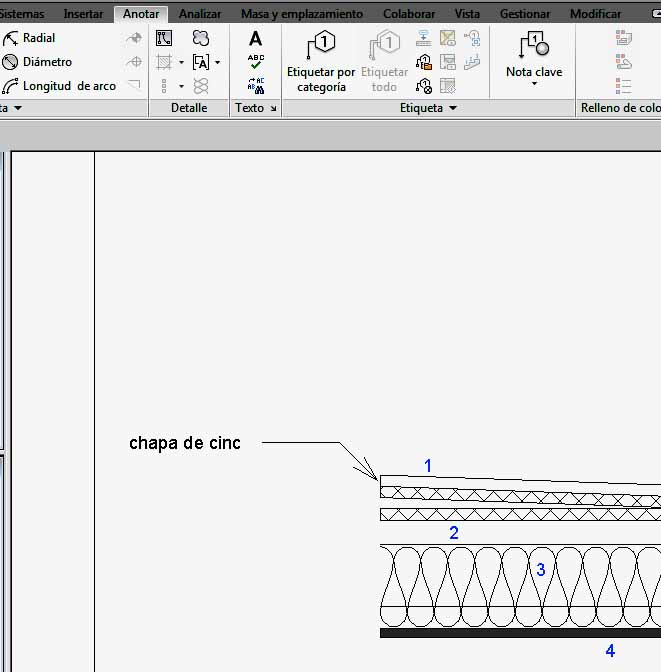

Nota de texto con directriz dos segmentos situada en parte superior izquierda

Nota de texto con directriz dos segmentos situada en parte superior izquierda

– En Formato, también existen las opciones de Negrita, Subrayado y Cursiva para el texto. Y se puede Alinear el texto a la izquierda, a la derecha, o bien, centrar.

– Y la última opción que se puede encontrar en Formato , es la posibilidad de realizar una Lista, con la opción Formato de párrafo, con las opciones de Viñetas, números, Minúsculas y Mayúsculas. El programa sangra el texto en función del valor establecido en Propiedades de tipo – Distancia de tabulación. Con la tecla Tab es con la que se sangra el texto, pero no se puede la Viñeta o el Número. Y solamente se pueden crear listas de un nivel.

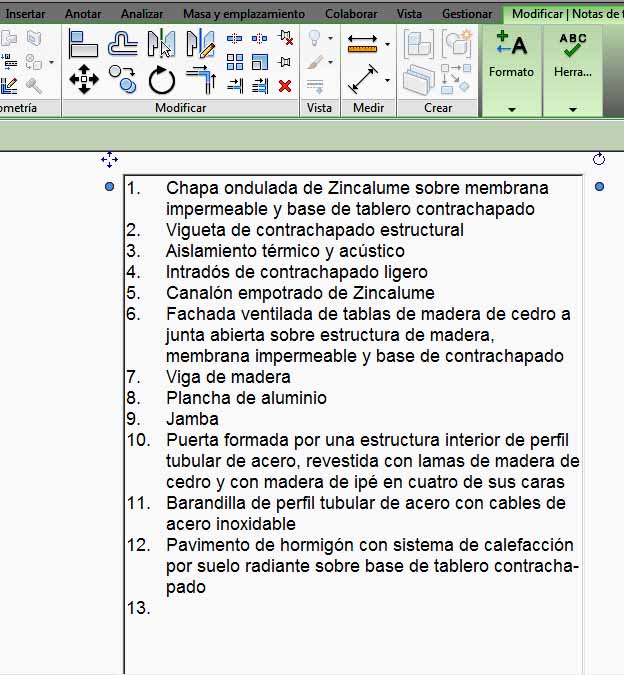

Lista realizada con Formato de párrafo y Números

Lista realizada con Formato de párrafo y Números

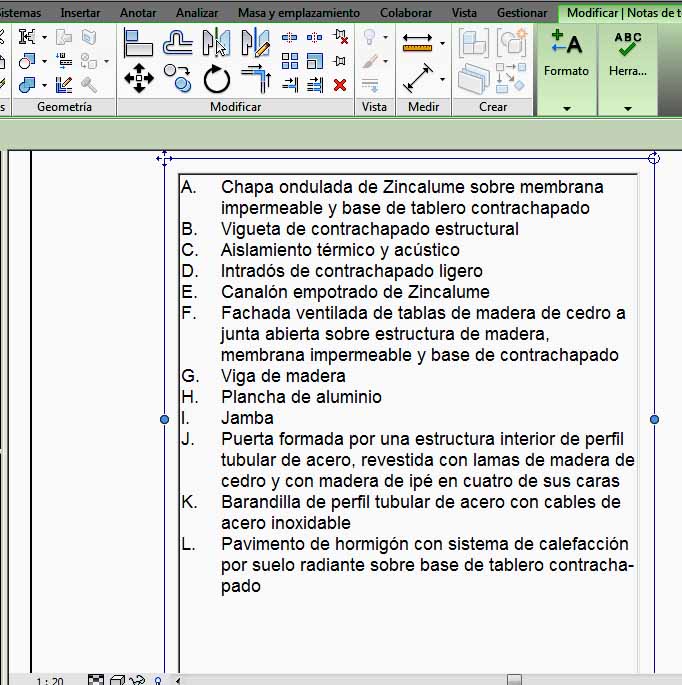

Lista realizada con Formato de párrafo y Mayúsculas

Lista realizada con Formato de párrafo y Mayúsculas

Es posible crear una Nota de texto sin ajustar, simplemente clicando una vez y luego se realiza el texto, o bien, es posible realizar un texto Ajustado, para lo que hay que crear un cuadro de texto haciendo clic y arrastrando hasta tener el tamaño deseado del cuadro.

Una vez creado el texto, es posible modificarlo: añadir una directriz (Modificar/Notas de texto-Directriz), cambiar el formato de párrafo (Modificar/Notas de texto – Formato- Formato de párrafo), desplazar la nota con en pinzamiento en forma de cruz superior, modificar el tamaño de la nota con los controles circulares del cuadro de texto, rotar la nota por medio del pinzamiento de giro superior, cambiar la alineación del texto (Modificar/Notas de texto – Alineación), cambiar el fondo de la nota (Editar tipo – Fondo – Opaco o transparente).

También es posible que sea visible el borde del cuadro de la Nota de texto. Para ello hay que seleccionar la Nota de texto e ir a Editar tipo – Propiedades de tipo – Gráficos – Mostrar borde. Todas las notas de este tipo tendrán el cuadro visible. El color del perímetro se puede cambiar por medio de la opción Color, existente en Gráficos del Cuadro de propiedades, y este color no solamente define el perímetro del cuadro, sino también la letra y la directriz.

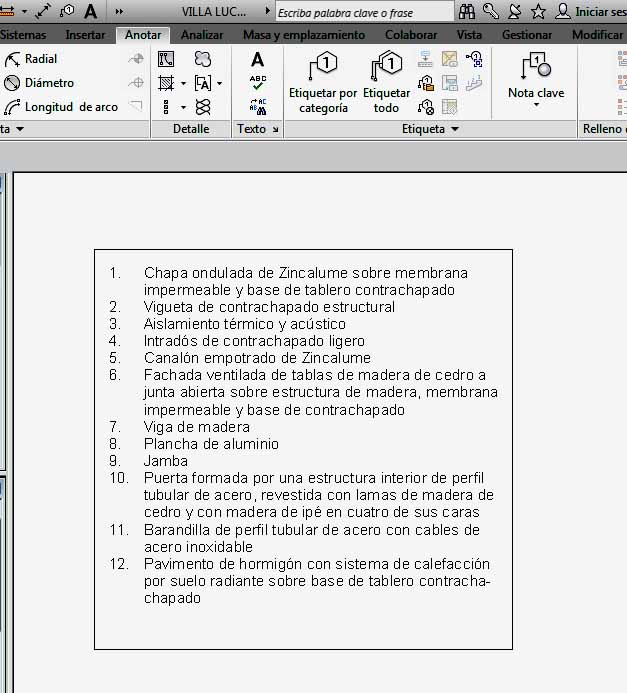

borde de texto visible

borde de texto visible

Mediante la opción existente en Gráficos, Desfase de línea directriz/borde es posible determinar la distancia del perímetro del texto al cuadro de texto.

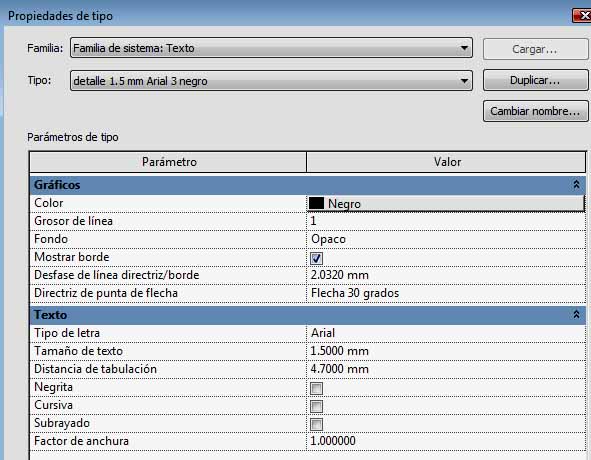

Propiedades de tipo de Nota de texto

Propiedades de tipo de Nota de texto
