REVIT ARCHITECT (136) – Emplazamiento- Subregiones

Una Subregión es un área que se realiza en una Superfície topográfica para definir unas características diferentes en ese área (materiales…). Con ella se puede realizar caminos, plazas de aparcamiento, … y demás elementos urbanísticos en el exterior del edificio que sean necesarios.

Para realizar una Subregión, hay que ir a Masa y emplazamiento – Modificar emplazamiento – Subregión. Con las herramientas de Dibujo se realiza el perímetro de la Subregión, y luego se le asigna un Material, desde el Cuadro de Propiedades – Material

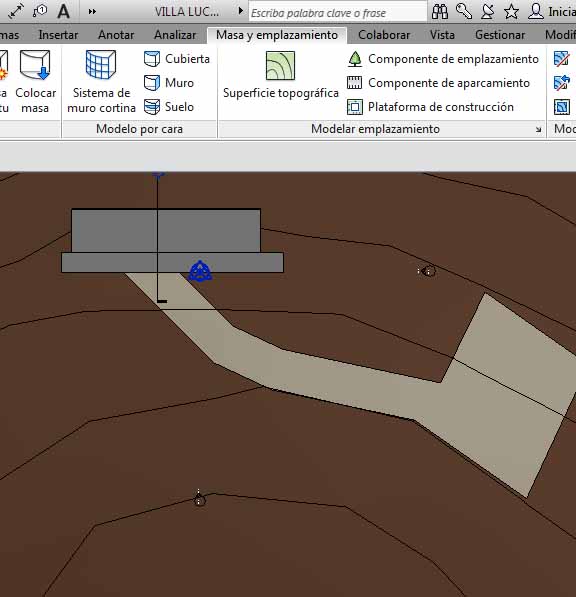

Creación de una Subregión para crear un camino exterior y una Plataforma de aparcamiento exterior

Creación de una Subregión para crear un camino exterior y una Plataforma de aparcamiento exterior

Cuadro de Propiedades de Subregión

Cuadro de Propiedades de Subregión

Para modificar una Subregión una vez creada, hay que seleccionar la misma, e ir a Editar contorno.

Es importante tener claro que este tipo de herramienta NO Modifica las cotas de la Superfície topográfica, como SI es el caso de otra opción Región Nivelada.

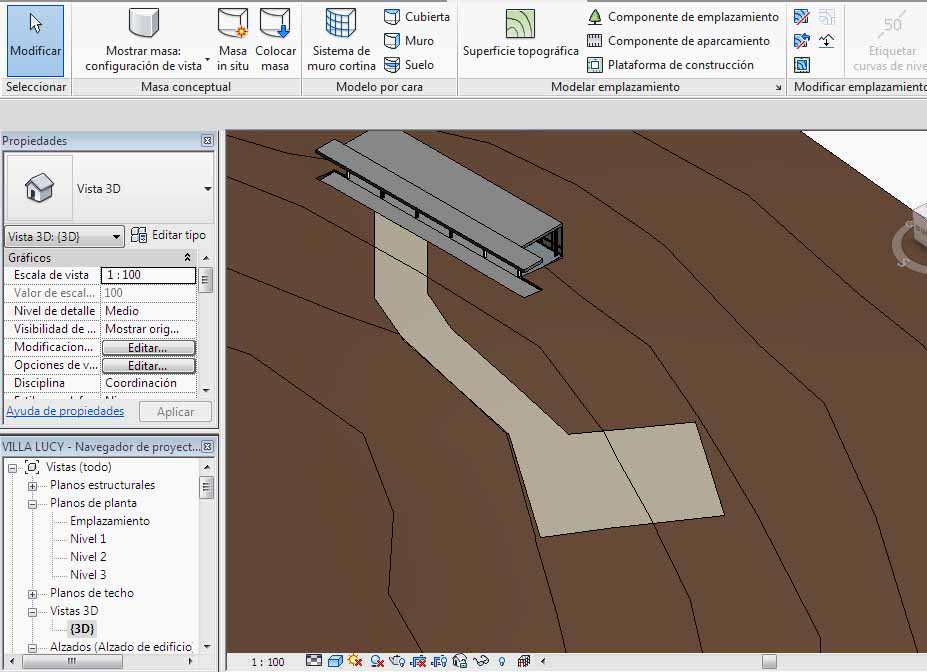

3D Subregión con las curvas de nivel de la superfície topográfica

3D Subregión con las curvas de nivel de la superfície topográfica
