REVIT ARCHITECT (137) – Emplazamiento – Región nivelada

Una Región nivelada a diferencia de una Subregión sí modifica la superficie topográfica. Su utilidad deriva de poder introducir la información relativa a los cambios topográficos que tiene el Proyecto a lo largo de las diferentes Fases del mismo.

Hay que ir a Masa y emplazamiento – Modificar emplazamiento – Región nivelada, aunque previamente hay que seleccionar la Superficie topográfica en la que se quiere realizar esta región nivelada, tal y como lo indica un cuadro que aparece cuando se selecciona esta opción. También hay que seleccionar la forma en que se quiere crear la Región: creando una nueva superficie topográfica a partir de la existente, o bien, solamente con el perímetro de la misma. Para más información leer el cuadro siguiente:

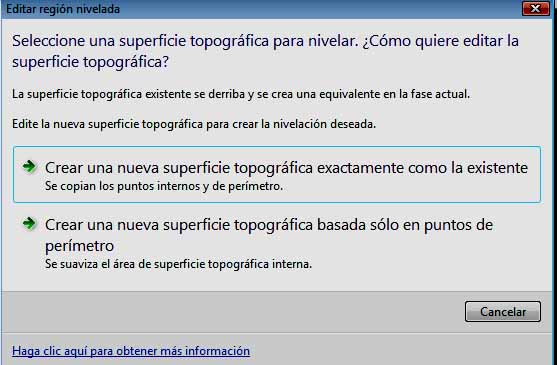

Cuadro de diálogo inicial de Región nivelada

Cuadro de diálogo inicial de Región nivelada

Una vez elegida la opción en la que se quiere realizar la Región nivelada, aparece el modo boceto, donde es posible añadir o quitar puntos topográficos, cambiar el nivel de un punto o modificar la superficie.

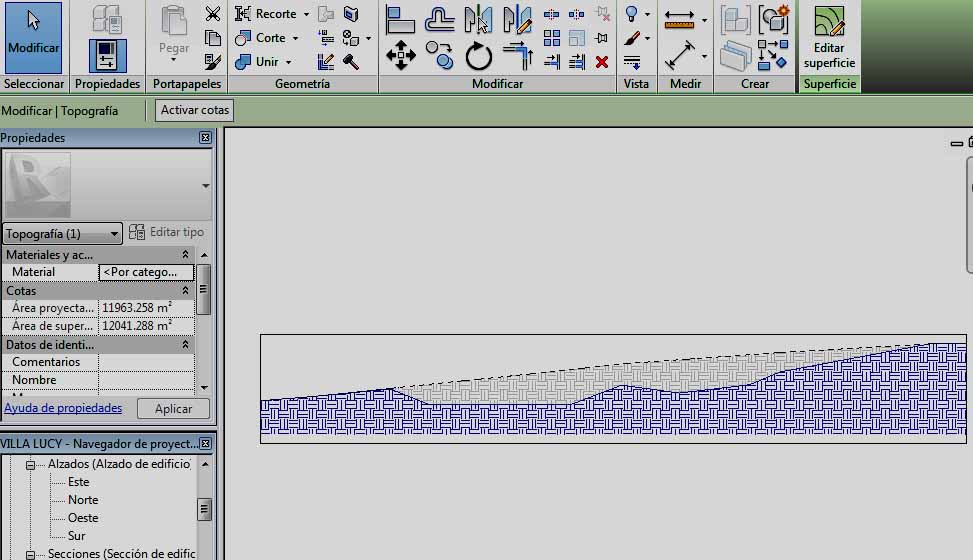

Sección topográfica modificada por Región nivelada

Sección topográfica modificada por Región nivelada
