REVIT ARCHITECT (142) – Muros cortina (4) Montantes angulares

Existe la posibilidad de colocar en los extremos de muro cortina, unos Montantes diferentes a los rectangulares, para realizar soluciones de encuentro en los casos de Muro cortina inclinado, en el encuentro de dos Muro cortina, o bien, en el caso de Muros cortina en arco, para sus Montantes intermedios que tienen que recibir Paneles de vidrio, que no tienen una alineación ortogonal. Para todos estos casos, se puede utilizar el Montante angular.

Existen varios tipos de Montante angular:

– Montante angular en L. Como su nombre indica tiene forma de L.

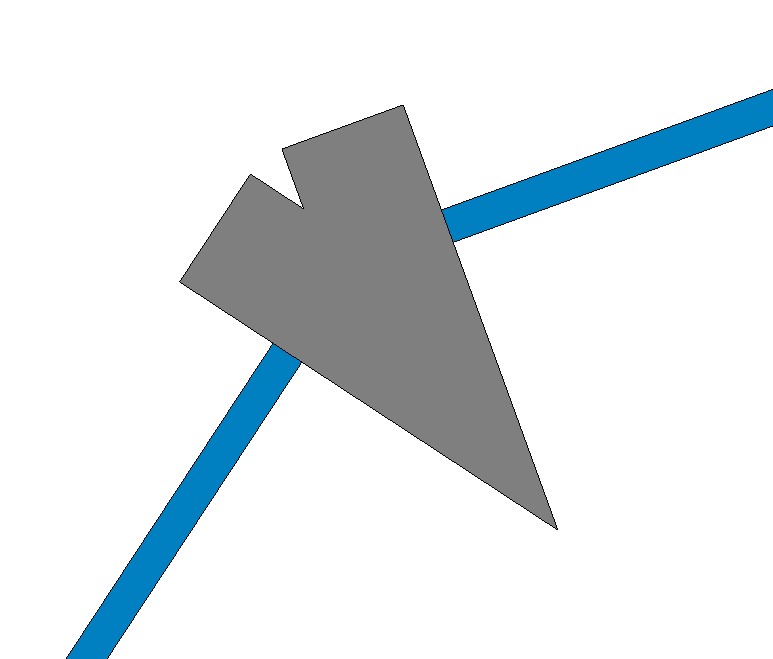

– Montante angular en V. Forma en V.

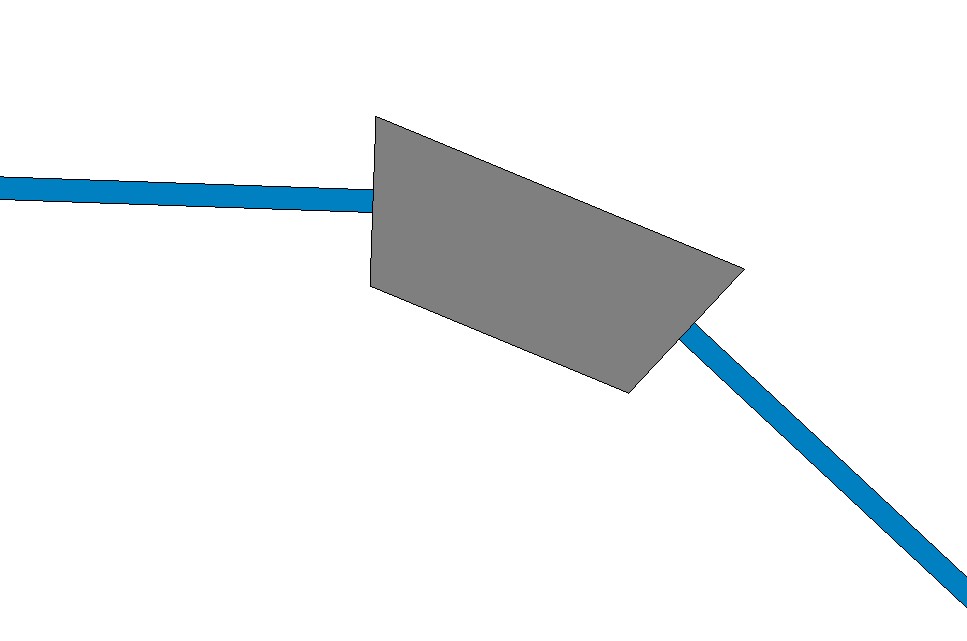

– Montante trapezoidal.

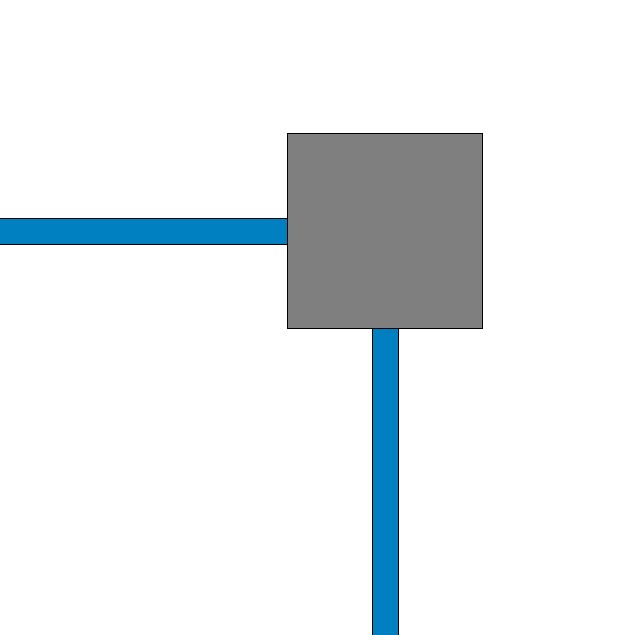

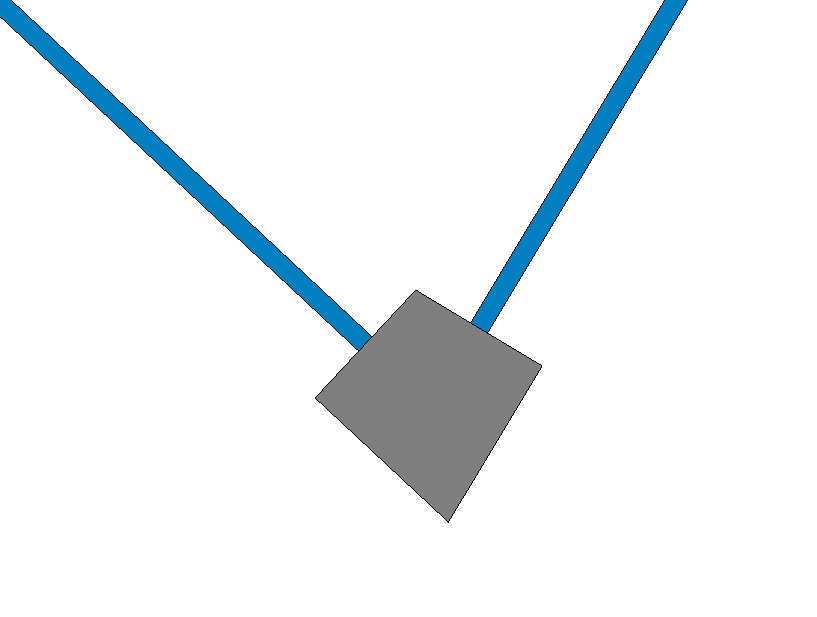

– Montante angular cuadrado. Puede tener los lados iguales, de forma que es un cuadrado, los lados diferentes de forma que es un rectángulo, o bien tener forma de cometa, donde la unión entre muros cortina no se realiza a 90º.

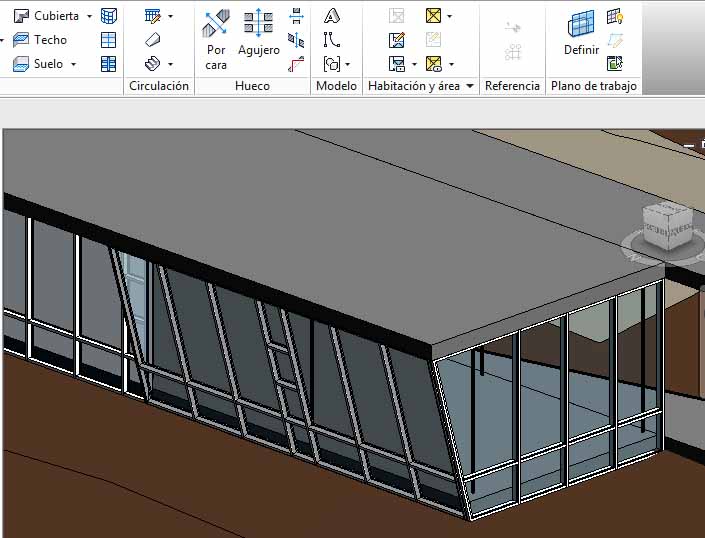

Esquina de muro cortina inclinado

Esquina de muro cortina inclinado

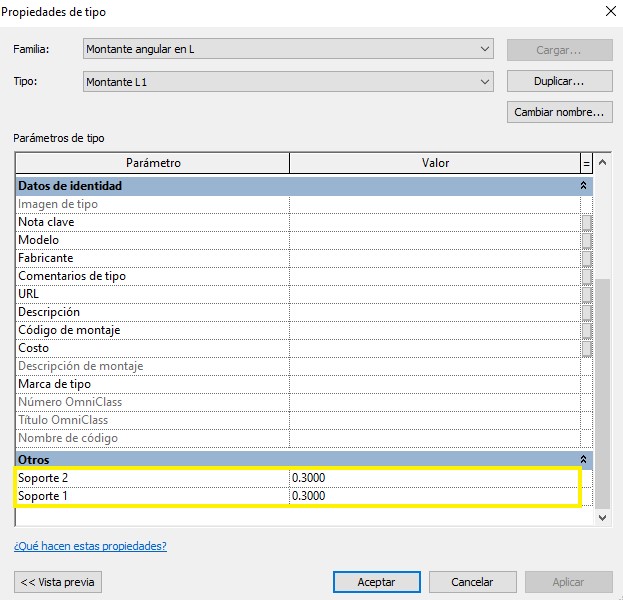

 Cada Montante angular tiene sus propias propiedades, que se pueden modificar desde Editar tipo, del cuadro de propiedades.

534

535
