REVIT ARCHITECT (146) – Alineación 3D

La opción 3D Alinear se puede utilizar cuando se está creando Masas conceptuales, Paneles de muro cortina con patrón.rtf, o un componente adaptativo en un entorno de diseño conceptual o bien cuando se esté en un entorno de diseño de proyecto 3D.

En el siguiente ejemplo se han creado dos masas que se encuentran a diferente nivel y se desea que la cara superior horizontal de ambas se encuentre al mismo nivel.

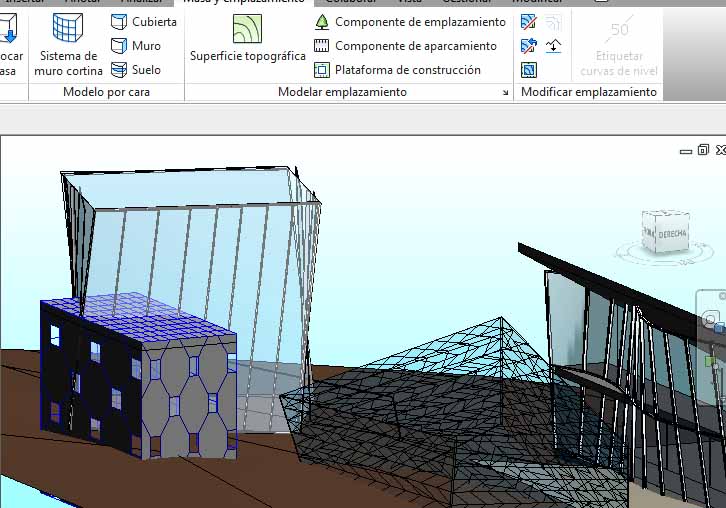

Vista aérea de los elementos no alineados

561

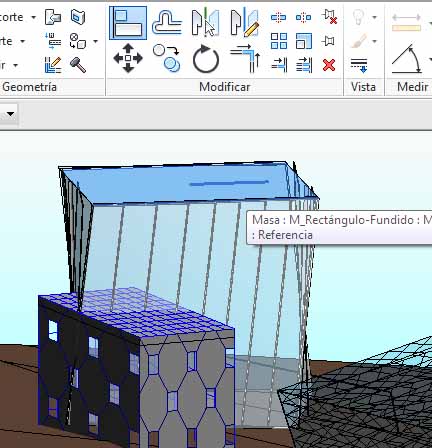

Se selecciona la herramienta Alinear que se encuentra en Modificar. Primero hay que hacer clic en la cara que se toma como referencia de alineación

seleccionamos la cubierta del volumen más alto

seleccionamos la cubierta del volumen más alto

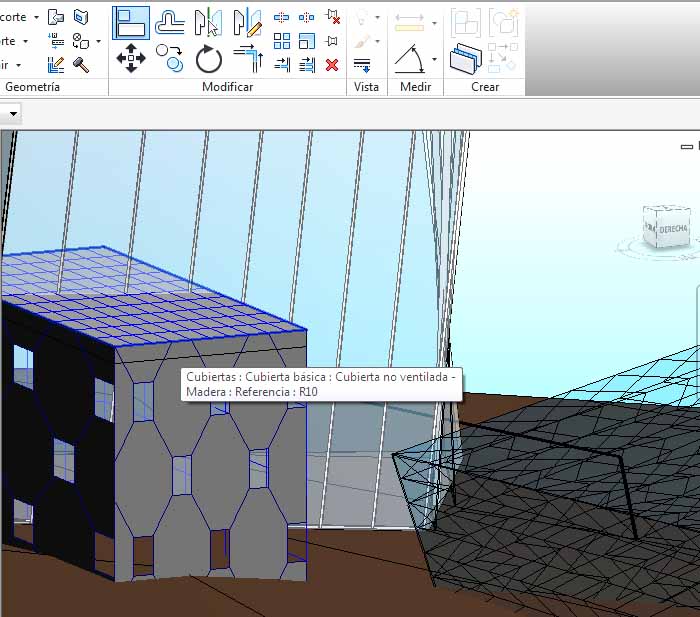

Segundo hacer clic en la cara a donde se quiere alinear

se selecciona el plano de cubierta del volumen bajo, que tiene fachada con patrón de rombo

se selecciona el plano de cubierta del volumen bajo, que tiene fachada con patrón de rombo

Las dos masas están alineadas. El programa por medio de esta herramienta ha alineado los dos edificios en un plano de altura de referencia: la cubierta del edificio más alto.

564

Esta herramienta es muy útil cuando se trabaja con estudios de masas.

estudio de masas

estudio de masas

estudio de masas

estudio de masas

estudio de masas

estudio de masas
