REVIT ARCHITECT (147) – Editar con Plano de trabajo 3D

Cuando se trabaja en Entorno de Diseño conceptual (entorno que permite modificar masas y familias), al pasar el cursor del ratón por encima de la masa o familia, el programa nos permite “ver” los diferentes Planos de trabajo que existen en este entorno.  Estos Planos de trabajo pueden utilizarse para Dibujar sobre ellos líneas,… Para ello hay que ir a Plano de trabajo – Definir, y seleccionar el Plano de trabajo sobre el que se quiere dibujar.

Existe la opción Plano de trabajoVisor de plano de trabajo, que se trata de una Vista temporal que no se va a guardar en Navegador de proyectos, y que permite ver el Plano de trabajo y los elementos que se han dibujado en el mismo, los cuales en esta Vista temporal, se pueden modificar. Estos elementos que se pueden modificar son los elementos generadores de extrusiones, barridos y fundidos de barrido.

Por ejemplo, tenemos la masa Cilindro, y establecemos un Plano de trabajo, como el círculo superior. Se abre el Visor de plano de trabajo donde se puede apreciar el círculo superior visto en planta. Directamente desde el Visor de plano de trabajo y, moviendo los pinzamientos que tiene el círculo, se puede deformar la masa, obteniendo el siguiente resultado.

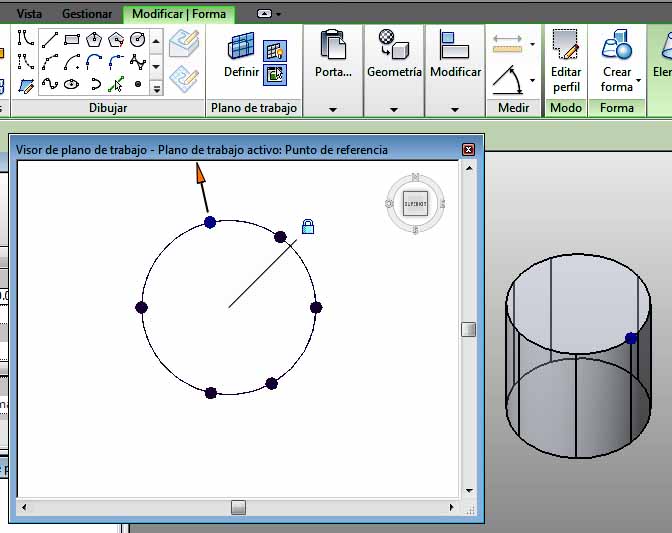

Plano de trabajo círculo superior del cilindro, se modifica perímetro desde Visor de proyecto

Plano de trabajo círculo superior del cilindro, se modifica perímetro desde Visor de proyecto

El resultado de modificar diversos puntos de pinzamiento del perímetro del círculo que constituye el Plano de trabajo actual es:

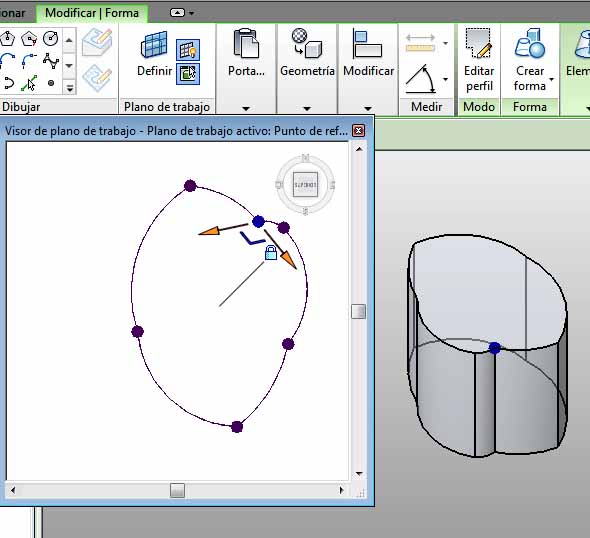

Resultado al modificar perímetro círculo

Resultado al modificar perímetro círculo

Se realiza este proceso sobre un cubo, donde se ha definido el cuadrado superior horizontal como Plano de trabajo actual, y se ha actuado sobre sus puntos de pinzamiento en el Visor de proyecto, modificando así la Masa:

Modificación perímetro plano superior cuadrado

Modificación perímetro plano superior cuadrado

Se realiza las modificaciones desde el Visor de Plano de trabajo, moviendo los pinzamientos del perímetro del cuadrado inferior del cubo, que es el que se ha definido como actual Plano de trabajo, obteniendo la siguiente modificación de la Masa:

actuación sobre el cuadrado inferior

actuación sobre el cuadrado inferior

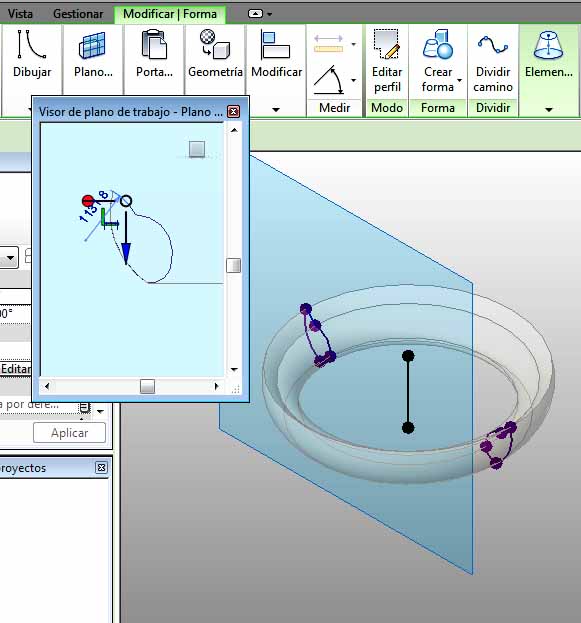

Se define como Plano de trabajo actual el círculo que ha generado el toroide, y desde el Visor de plano de trabajo, actuando sobre los pinzamientos del mismo, se modifica el perfil del mismo, de forma que se obtiene el siguiente resultado sobre la Masa:

Modificación del perímetro del círculo que ha generado el toroide

Modificación del perímetro del círculo que ha generado el toroide
