REVIT ARCHITECT (162) – Plano delimitador posterior

REVIT permite establecer un Plano horizontal situado en un nivel inferior al plano de corte en las Vistas de Plano y Emplazamiento. Este plano se llama Plano delimitador posterior y se utiliza para establecer un límite, en elementos inclinados, a partir del cual deja de ser visible el elemento inclinado.

Para poder establecer esta opción, hay que ir a Rango de vista del Plano de vista correspondiente, que se encuentra en Propiedades, y establecer la Profundidad de vista, y previamente, hay que seleccionar el Plano de vista, y PropiedadesExtensiónProfundidad de la vista, y elegir la opción Delimitación con línea.

En el siguiente ejemplo, se muestra una Vista de planta correspondiente al nivel 2, que nos permite ver toda la parte del modelo que hay por debajo del plano de sección de este nivel 2.

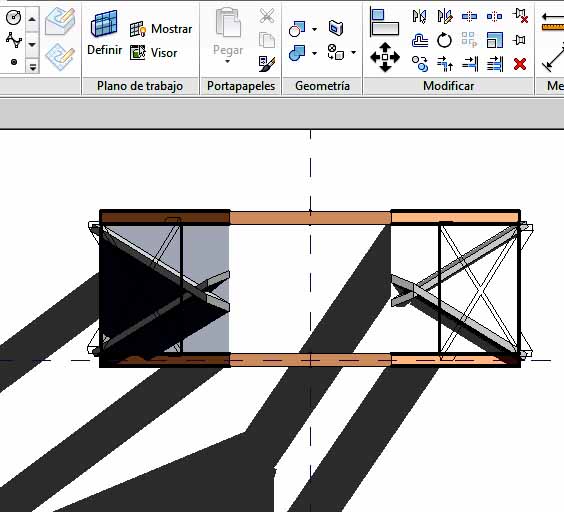

Vista de plano del modelo correspondiente al nivel 2

Vista de plano del modelo correspondiente al nivel 2

Ahora se selecciona esta Vista de plano correspondiente al nivel 2, y se va a ExtensiónDelimitación de profundidad, y se selecciona la opción Delimitación con línea.

Cuadro de diálogo Delimitación de profundidad

Cuadro de diálogo Delimitación de profundidad

En Rango de vista, se establece la Profundidad de la vista que es necesaria para ver una parte del elemento, en este caso los arriostramientos en cruz.

Profundidad de vista delimitada para ver una parte de los arriostramientos

Profundidad de vista delimitada para ver una parte de los arriostramientos
