REVIT ARCHITECT (163)- Región de plano

La herramienta de Región de plano, permite delimitar una área de la Vista de plano de forma que ésta puede tener un Rango de vista diferente al de la Vista de plano. Se puede utilizar en caso de que una planta tenga diferentes niveles o bien cuando se quieren mostrar intersecciones de elementos que se encuentran a diferente nivel del Rango de vista determinado para la Vista de planta general. El perímetro con el que se delimita el área de Región de plano es cerrado. Puede haber diversas Regiones de plano en una misma Vista de plano, pero éstas no se pueden superponer, pero sí pueden tener líneas del perímetro superpuestas.

La Región de plano se crea para una Vista de plano, pero se puede copiar a otras Vistas de plano.

Para crear una Región de plano, hay que ir a Vista – Crear – Vistas de plano – Región de plano.  Se realiza el perímetro que determina el área de la Región de plano. En el cuadro de Propiedades, hay que ir a Rango de vista – Editar, y hay que especificar el Rango de vista principal y la Profundidad de la vista.

En el siguiente ejemplo se ha determinado una Región de plano, que es todo el ala de una planta de vivienda. A ésta se ha cambio el Rango de vista principal de valores de planta 1 a valores de planta 2, de forma que se pasa de ver la planta de nivel 1 inicial a la planta de nivel 2, en este ala.

Planta de vivienda nivel 1 antes de establecer la Región de plano

Planta de vivienda nivel 1 antes de establecer la Región de plano

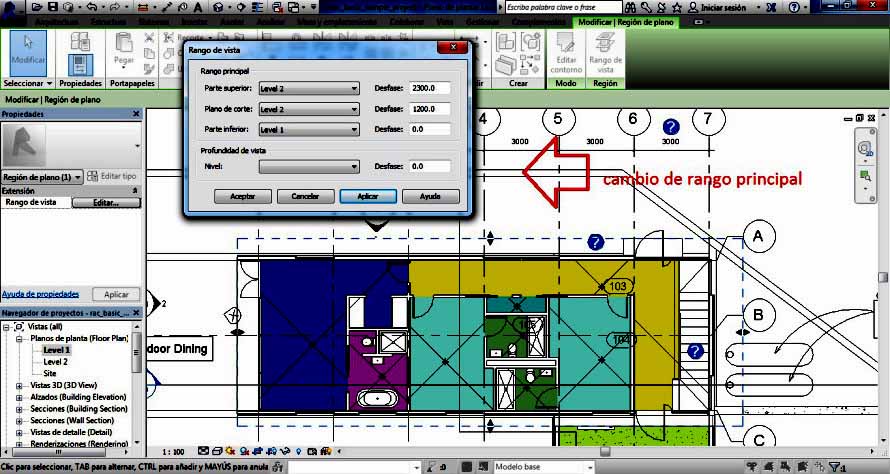

Se ha establecido una Región de plano con Rango principal - plano de corte nivel 2

Se ha establecido una Región de plano con Rango principal – plano de corte nivel 2

El perímetro que delimita la Región de plano se puede modificar de tamaño. Para ello hay que seleccionar el mismo, y mover los pinzamientos que aparecen en forma de flecha.
