REVIT ARCHITECT (164) – Segmentar una Vista de sección

Una Vista de sección, se puede dividir de forma que permita ver diferentes partes de alzado que no están alineadas. Para poder segmentar una Línea de sección, hay que, una vez seleccionada la línea que define la sección,  ir a Modificar vistas – Sección – Dividir segmento.

Herramienta Dividir segmento

Herramienta Dividir segmento

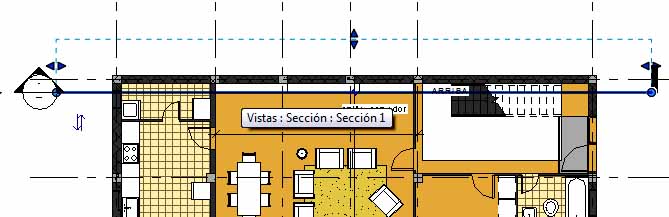

Aparece un lápiz con el que hay que realizar clic en los puntos que definen el nuevo perímetro de la línea que define la sección.

673

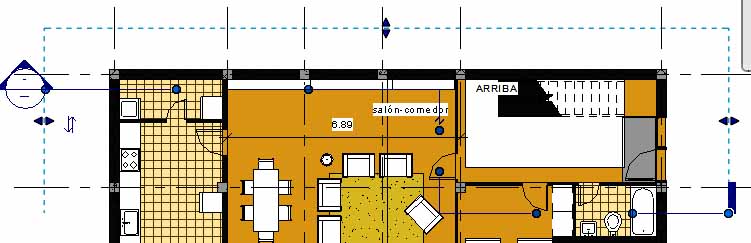

En este ejemplo anterior se ha cambiado el recorrido de la sección que va por la escalera, y que con la partición de la línea en varios segmentos ahora esta parte define el espacio del baño.

Linea de sección segmentada

Linea de sección segmentada

De esta forma no es necesario crear dos secciones.

Si se hace clic sobre el símbolo en forma de Z que aparece cuando seleccionamos la línea de sección, la línea queda dividida en segmentos más pequeños, como se puede ver a continuación.

Línea de sección dividida en segmentos más pequeños

Línea de sección dividida en segmentos más pequeños

Para conseguir volver a la línea de sección única que existía antes, hay que hacer clic sobre el símbolo en forma de Z que aparece cuando seleccionamos dicha línea de sección.
