REVIT ARCHITECT (165) – sección de referencia

A veces, es necesario colocar líneas de sección en Vistas, de forma que las mismas no creen una Vista de sección. Esto es aplicable, por ejemplo, cuando estamos en Vistas de diseño (planos), y se desea indicar en la composición del plano secciones.

Para crear este tipo de línea, hay que ir a Vista – Crear – Sección. En la barra superior que aparece con esta opción, se encuentra la posibilidad de activar Referenciar a otra vista, y cuando se realiza esta activación, se puede elegir de un desplegable una serie de vistas del modelo a las que se puede referenciar la línea de sección que se va a crear.

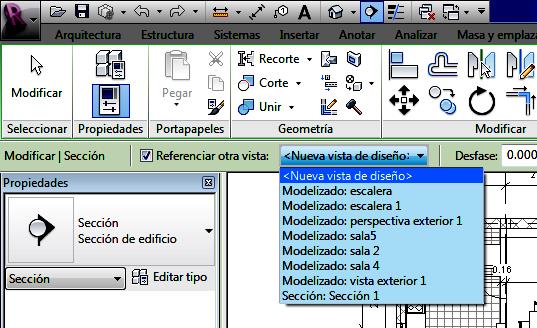

Opción referenciar otra vista

Opción referenciar otra vista

Una vez elegida la opción, se ha de proceder a dibujar la línea de sección en la Vista correspondiente.

Hay que tener en cuenta que no existe relación paramétrica entre la sección de referencia y la vista a la que hace referencia.

En las vistas de plano, alzado, y sección se puede elegir a la hora de crear una sección entre tener o no activo la opción Referenciar otra vista. En el caso de Vistas de diseño no es así, sino que esta opción siempre está activa y no se puede desactivar.
